一辆行驶行驶里程超30万km的 2001款奥迪A6 2. 8自动挡轿车。用户反映：该车行驶时仪表的EPC灯亮起，对于行驶性能未见明显影响。
    故障诊断：连接VAS5052，读取故障码，系统存有故障码18084，含义是故障指示灯K132存在电器故障，车间维修人员依据常规进行了相关检修，故障未能排除。

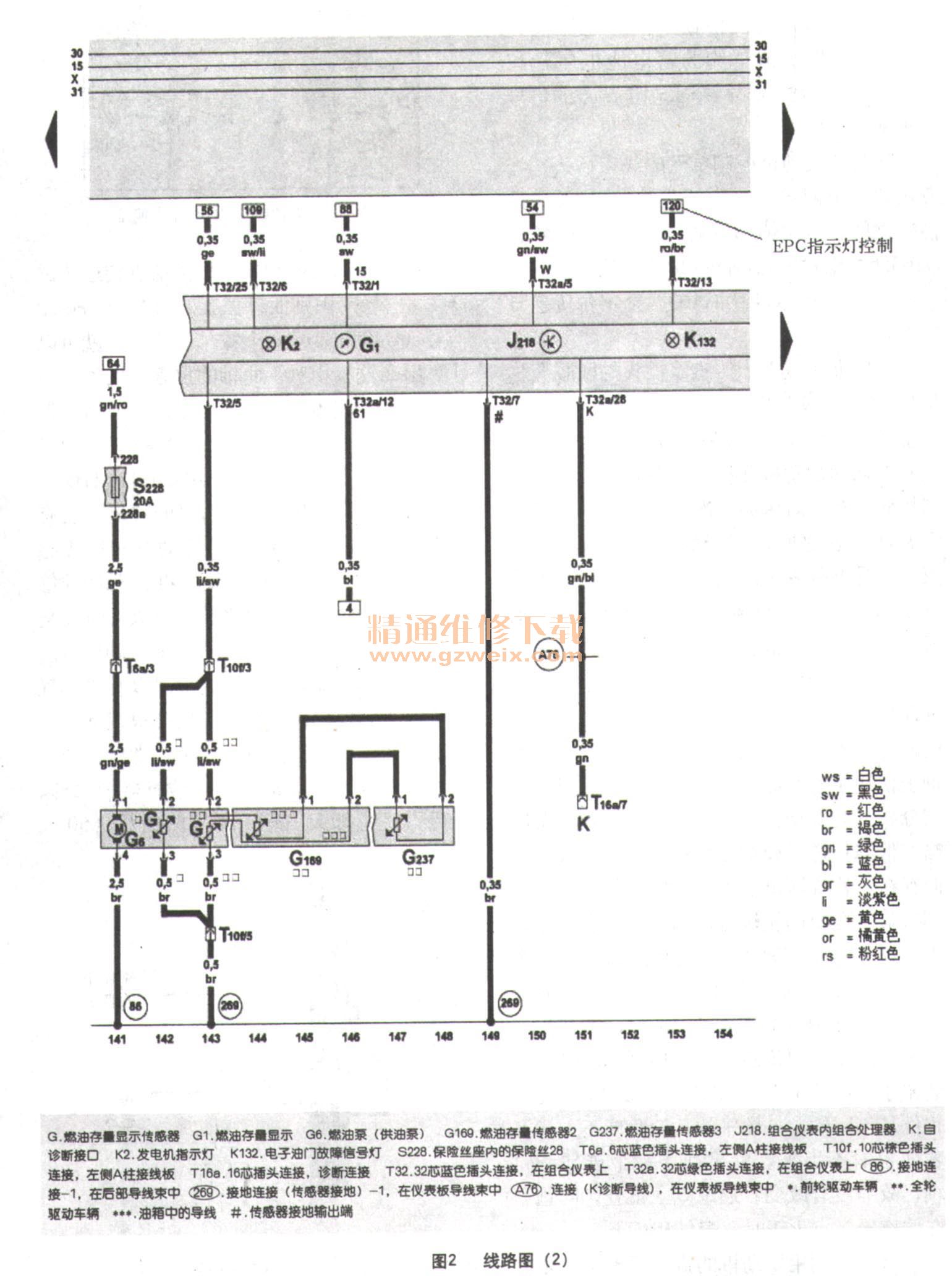

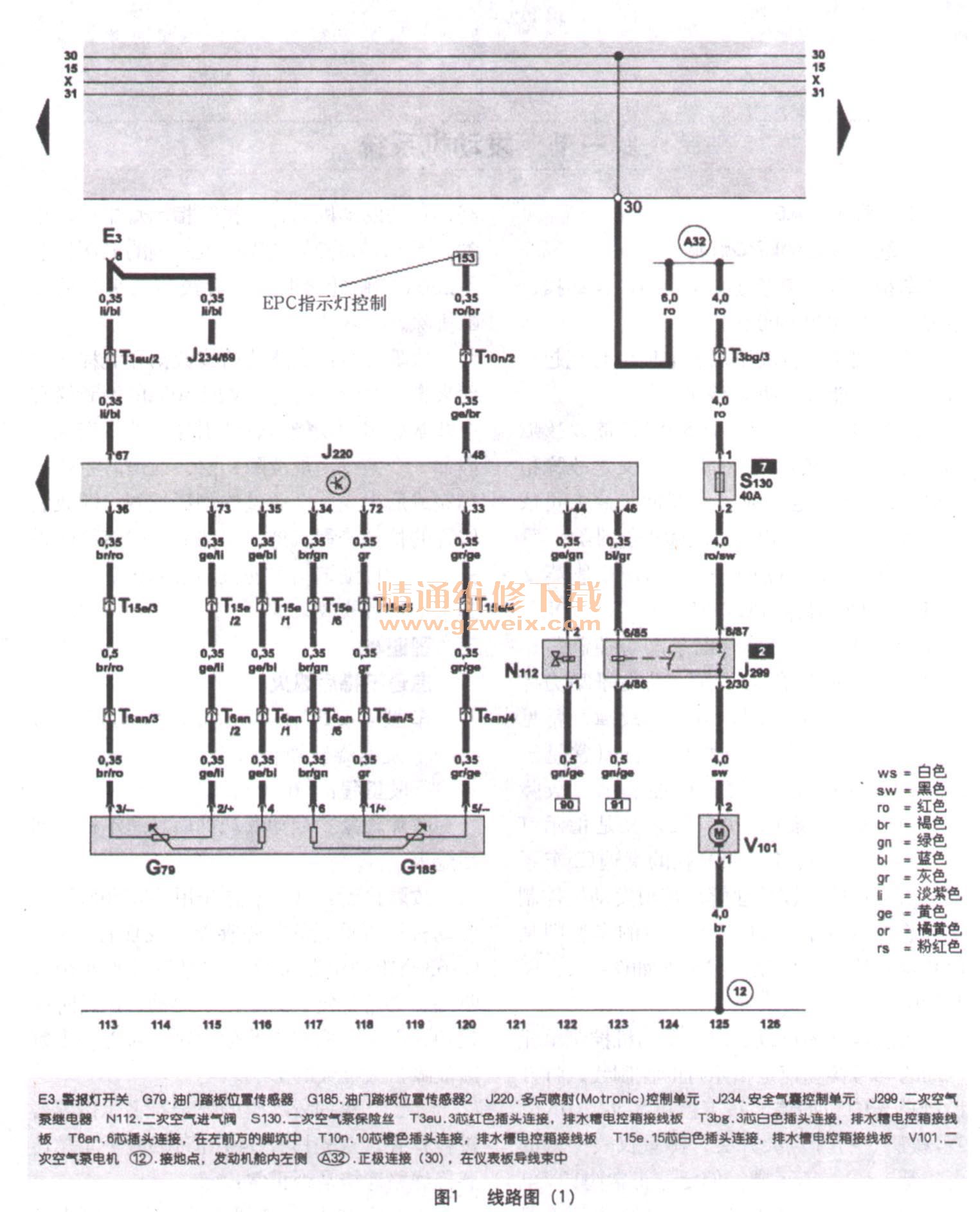

    在此，首先说明么点，EPC是英文“ELECTRONIC POWER  CONTROL”的缩写，中文含义是电子动力控制”。此灯点亮有两层含义，其一是电子动力控制系统出现故障，例如节气门故障（常见于1.8T），节气门线束接头不良一（常见于A6LBPJ发动机），发动机控制单元故障（常见于Q7车系）；另一层含义是指示灯控制线路出现故障。2001款的奥迪C5车系EP C指示灯控制较易理解，是由发动机控制单元直接控制，而2005年之后的车型则是由数据总线进行控制，线路图如图1、图2所示。



    通过线路图可以看出，发动机控制单元J220的48号接脚便是指示灯的控制线，打开控制单元的防护盖，拔下橙色插头T 1 0N的2号接脚犷打开点火开关，测量仪表一侧的电压是2.6V，不正常，偏低，正常约10v电压。将一个二极管试灯一端接12V电源，另一端接到控制单元的48号接脚（通向仪表一侧已被断下），发现二极管指示灯正常点亮，启动发动机后，二极管指示灯熄灭，正常。而T 10N的2号接脚仪表一侧的电压仍旧是2.6V，由此诊断为仪表故障，更换后故障排除。
    故障总结：上述的检修数据和滚程一方面来自于经验，另外，VAS5052的诊断仪有个非常好用的功能，就是引导性故障查询，假如一个系统出现故障，它会在所有系统扫描完成后生成一个完整的测试计划，即我们俗称的检修流程，您只要依照它的流程做下去，它会详细地指引您找到故障根源，会起到事半功倍的效果。
