一辆行驶里程超26万km的2001款奥迪A8 4.2轿车。用户反映:该车仪表上大灯水平调节警告提示亮起,熄火后重新启动,故障依旧。
故障诊断:连接V. A. S5052进入地址码55,读取的故障码是:01539,大灯未能正确执行基本设定。尝试清除该故障码,无效。进行基本设定时,V. A. S5052显示错误,无法执行。点击V. A. S5052的帮助功能,提示:您进行底盘维修作业及灯光维修作业后必须进行基本设定,但是前后高度传感器输出值必须位于1.6~3.5V之间,否则无法执行。
进入功能08读取数据流,进入组号02,发现前车身高度传感器输出值始终是0.5V9更换前车身高度传感器并执行基本设定后,故障排除。

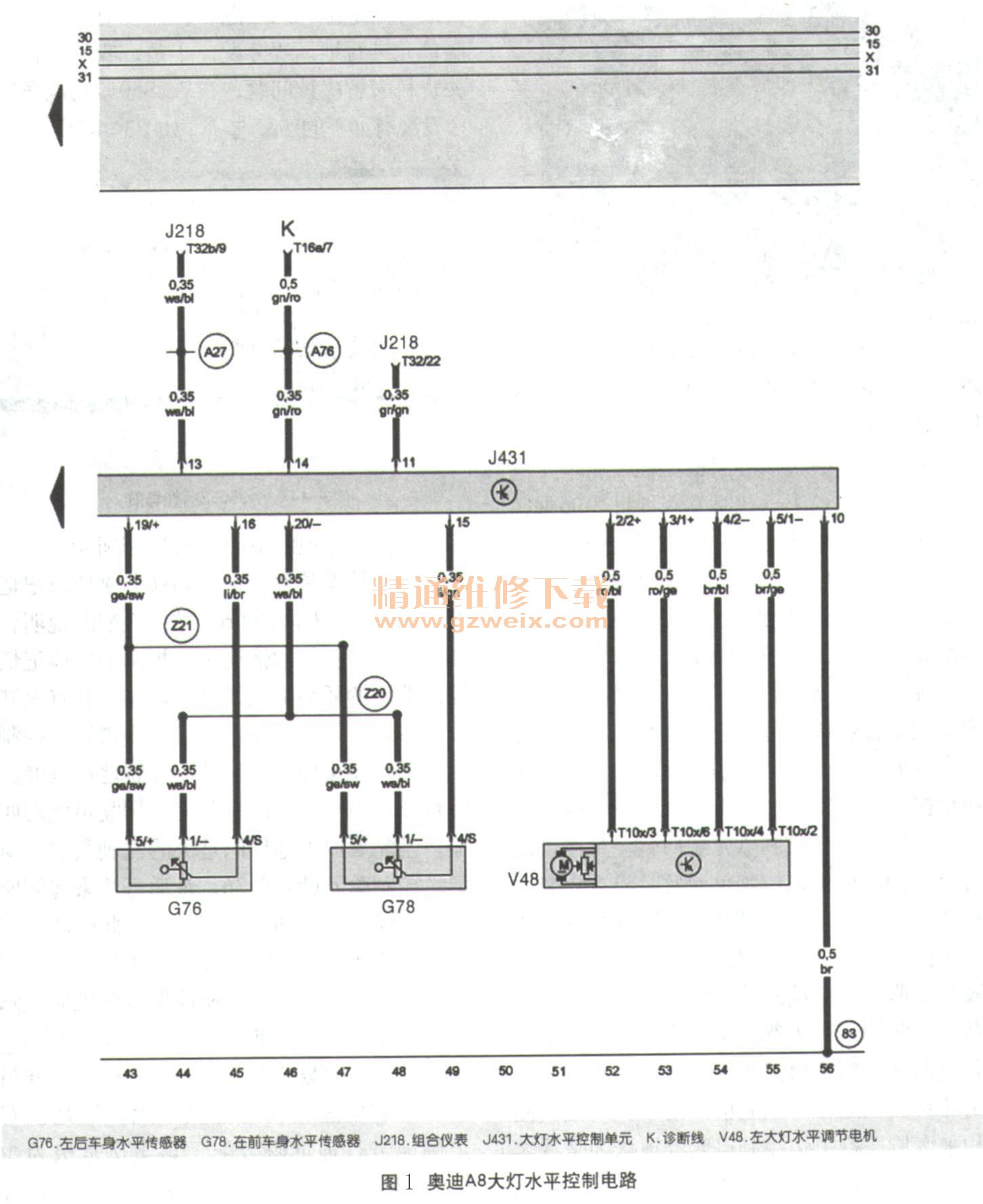

奥迪A8大灯水平控制电路如图1所示。
