一辆行驶里程约7.6万KM的奥迪A6L轿车。该车空调中间出风口不出风。
    故障诊断：

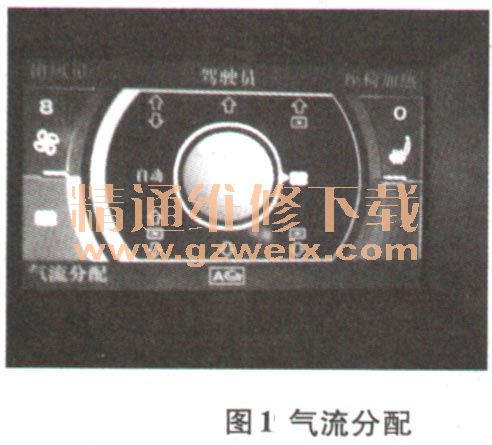

   （1）该车辆装配的是舒适自动空调Plus，根据用户反映的现象，测试车辆故障。调节出风口的位置，如图1所示，无论将空调出风位置调节在哪个位置，中间出风口都无风吹出，调节空调温度至最高和最低故障现象始终存在。拆装中间出风口检查，冷空气翻板和中央出风口翻板均处于关闭状态，无动作。

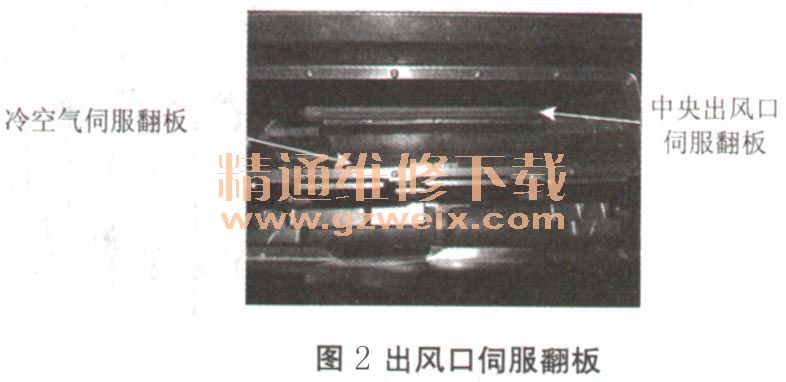

   （2）用诊断仪检测无故障存储，对空调系统执行元件进行测试，冷空气翻板伺服电机V197和中央出风口翻板电机V102工作正常，其位置如图2所示，怀疑出风口翻板电机执行位置错误，引起误动作或无动作。

   （3）重新执行空调控制单元基本设定，操作空调面板，改变出风口位置后，中央出风口翻板电机有动作，但是在驱动时翻板电机动作不平顺，运动卡滞，来回测试几次后翻板电机又恢复到故障状态，不再动作了，怀疑冷空气翻板伺服电机V197和中央出风口翻板电机V102内部有时卡滞。

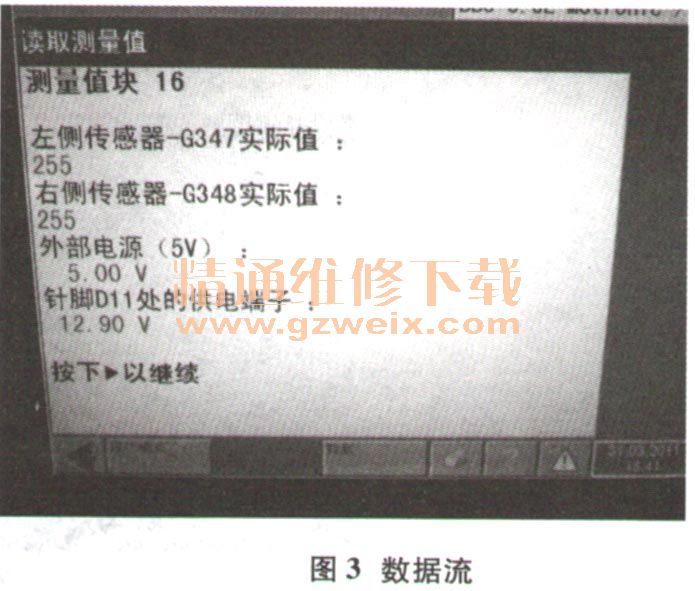

   （4）更换后故障现象依旧，之后又替换空调控制单元，故障现象未被排除。读取空调控制单元数据流，空调控制单元供电和供驱动电机电压均正常，如图3所示。用万用表测量驱动翻板电机处电压符合标准，控制线路测量也正常。

    主控单元与执行元件均无问题，难道是接收的传感器信号故障？

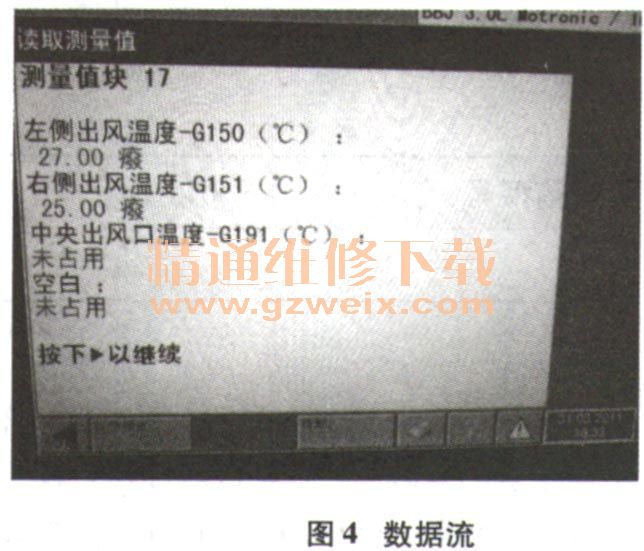

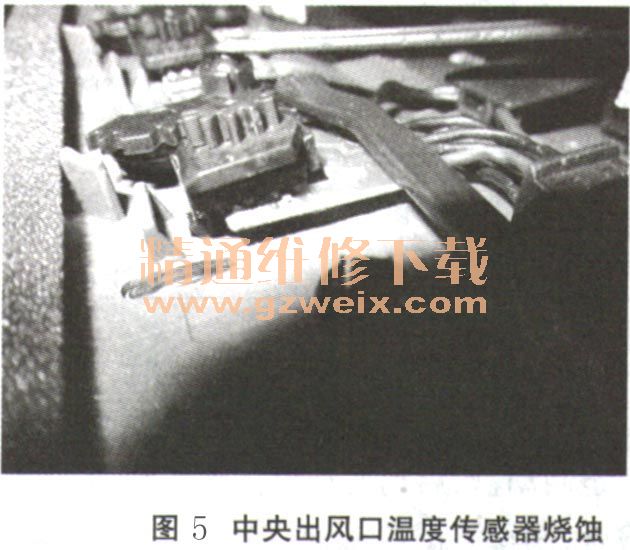

   （5）读取出风口温度传感器，发现中央出风口温度传感器G191无读数，如图4所示，拔掉中央出风口温度传感器插头后，中央出风口调节到打开状态，可以受空调控制面板控制打开和关闭。拆检发现中 央出风口温度传感器已烧蚀，如图5所示。



    故障解决：更换中央出风口温度传感器。
