一辆行驶里程约2.3万km的奥迪Q5。用户反映：该车高级钥匙不能启动。
    故障诊断：
    （1）用钥匙启动点火开关时能正常启动车辆，将钥匙放到转向盘处时启动高级钥匙，车辆仪表提示：“没有可识别的钥匙”，钥匙上指示灯亮，如图1所示。

    （2）用VAS5052诊断仪诊断未发现故障码存储。查询电路原理图（图2）可能会由以下故障导致：①车辆钥匙及电池损坏。②启动开关E408按键故障。（3）R137、R138、R200、R201四根信号定位天线故障。TJ393内部J723天线识别系统损坏导致高级功能损坏。

    （3）由于没有故障码存储，根据以上分析决定先从简单入手，检查钥匙电池电量有3. 2V，替换另一把钥匙故障依旧，由此可排除因钥匙产生的故障。
    （4）进入引导性故障查询，将E408进行功能元件测试，在按压或松开时与实际值相同，表明E408开关及到J393的线束连接正常。由于在操作E408时点火钥匙上的指示灯能闪亮，这说明点火钥匙已被激活，怀疑系统不能正确读取钥匙位置或能读取钥匙位置后不能通过天线将防盗信号传送给J393。
    （5）查询相关信息得知，该车高级钥匙功能与C6有所不同，其工作程序为：E408将请求启动命令。J393接收后通过内部天线控制单元J723→四门天线R137、R138、R200、R201发出寻找定位钥匙指令、钥匙收到四门天线发出的寻找激活指令后（指示灯闪亮）→R47防盗天线接收后将信息传递到J393→J393接收后通过防盗计算确认→通过CAN总线传递共享J623、 J217等启动车辆。

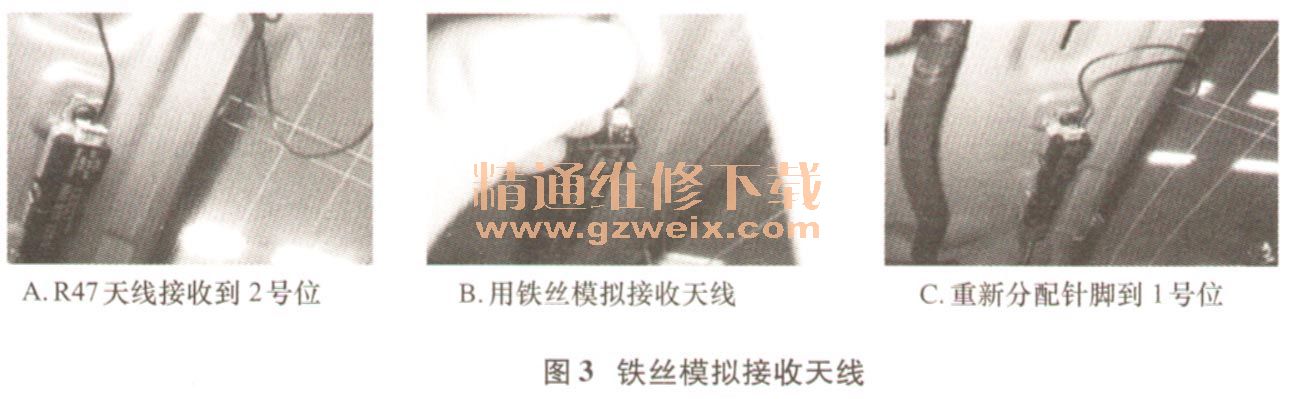

    （6）根据以上信息分析，四门天线能传送信息激活钥匙，表明天线本身及线路正常。于是将重点转到R24和J393。拆下后备箱饰板检查后玻璃处天线及天线放大器R24到J393处，未发现线束插头有弯曲变形现象，根据以前经验，把R24输入天线插头取下，用一根铁丝作为接收天线插入2号位后故障依旧，当尝试放入1号位时，高级钥匙启动功能一切正常，如图3所示。

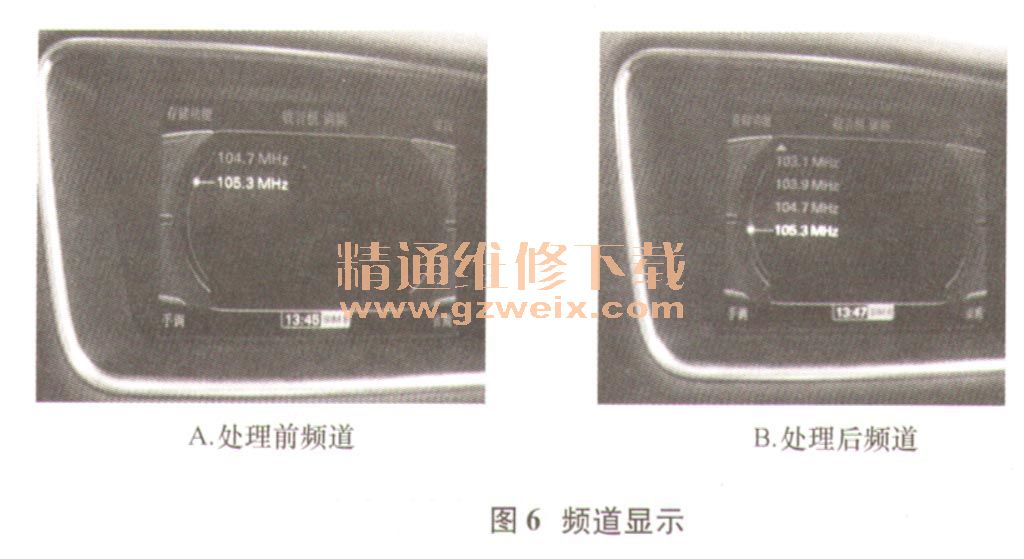

    （7）怀疑R24损坏。R24的安装位置如图4所示，更换后故障依旧。由于电路图（图5）上没有标明输入天线的位置，查询相同型号车辆后发现，正常车的天线输入信号在1号位而故障车在2号位。询问客户得知该车在外曾更换过后风挡玻璃，更换后就有时不能正常工作，收音机的频道都减少了，经修理正常后频道显示如图6所示。





    （8）由于R47与R24集成在一起，在更换后风挡玻璃时将R47的天线输入信号焊接错误而钥匙命令信号从R24处放大，导致R47传送到J393的信号衰减才使仪表显示：“未找到可识别钥匙”。
    （9）由于输入天线连接R24正常，系统没有监控到线束断路，所以不报故障码。
故障解决：重新处理R24处接收天线连接线束后故障排除。
