一辆行驶里程约3000km 的奥迪Q5。该车发动机无法熄火。
    故障诊断：
    （1）对用户反映情况进行检查，用VAS5052检查发现变速箱控制单元内有故障码：8464端子15的供电断路；发动机控制单元内有故障码：7780点火开关关闭时信号不可信。
    （2）点火开关关闭不能熄火，应该是点火开关不能把15电断开导致。
    （3）也有可能是15继电器粘连导致。
    （4）如果上述都正常那就应该是线路有问题或控制单元故障。
    故障解决：重新处理线束，试车故障排除。
    故障总结：
    （1）读取点火开关数据流没有异常。
    （2）打开15继电器罩盖发现继电器已断开，没有接触。拔下15继电器和J393后发动机仍然不熄火。说明此时发动机控制单元供电并不是由正常供电线路提供。

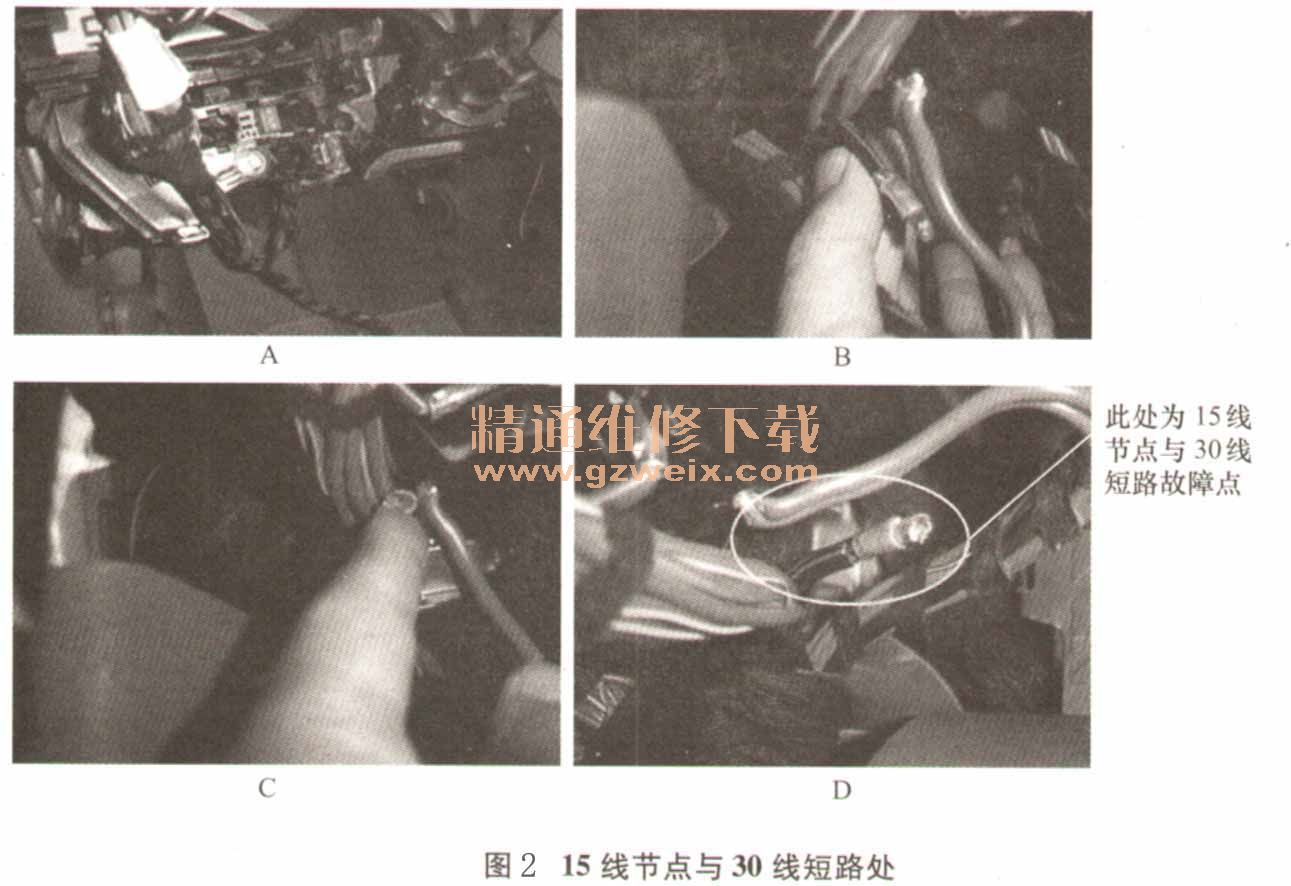

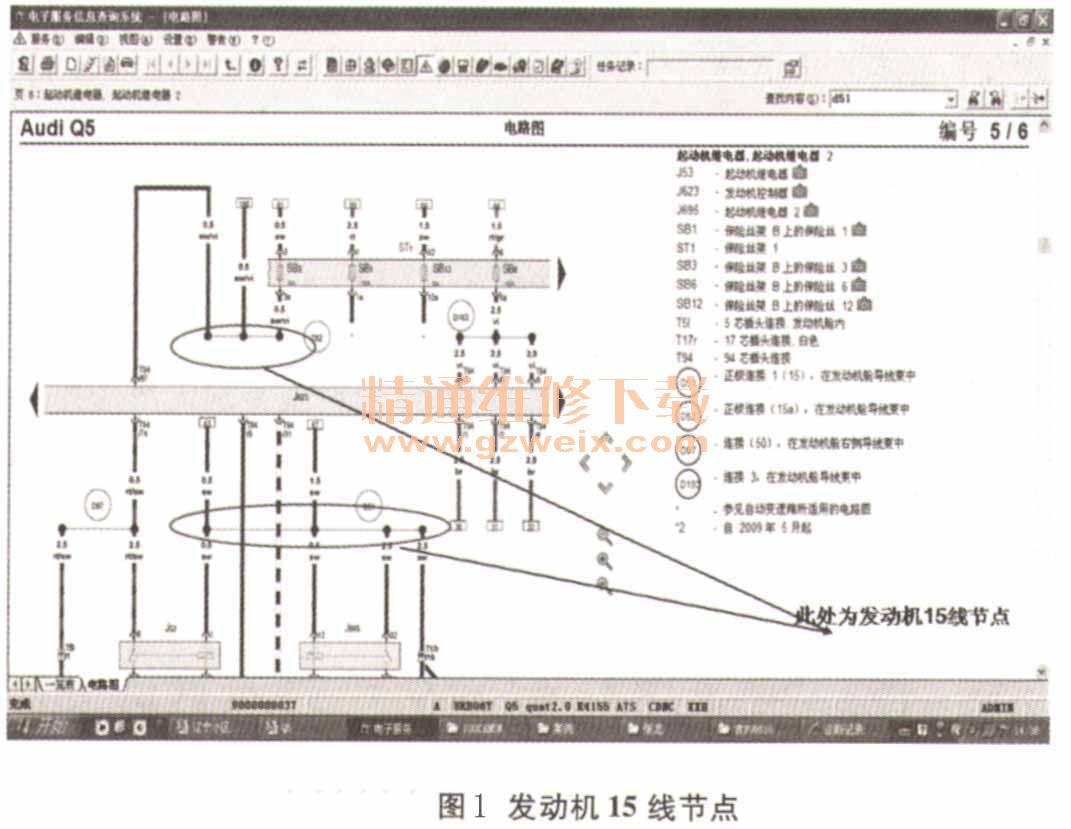

    （3）通过电路图（图1）检查发动机控制单元供电线路，经过测量发现无论点火开关关闭与否，发动机控制单元供电电压始终在12～13V之间，说明发动机控制单元15供电线应与车辆30线之间有短路，短路点如图2所示。
