一辆行驶里程约2.4万KM的奥迪Q5。用户反映：该车OBD报警。
    故障诊断：

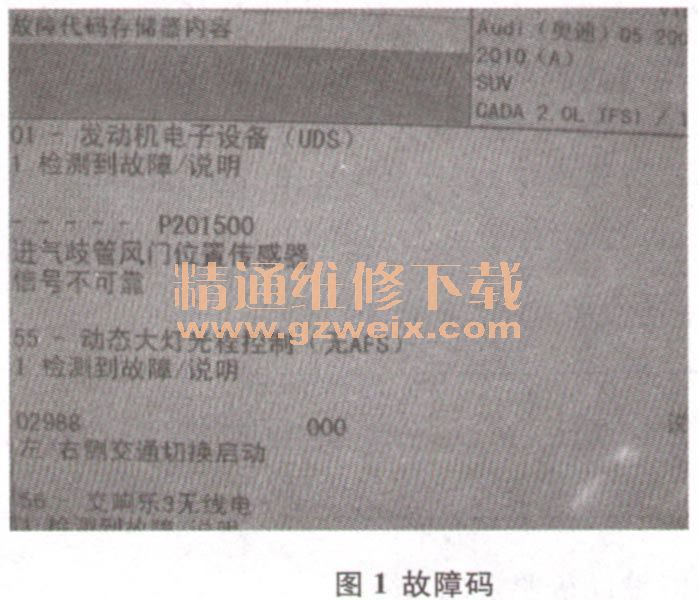

    （1）此车进厂维修OBD报警，故障灯一直亮，用VAS5052进行检测，发现在01中有故障码存在，如图1所示。

    （2）此故障码显示为发动机进气系统出现了问题，此发动机为4缸直列燃油直喷发动机，没有长短进气道，所禅不存在长短进气道问题，但是进气道中有进气道风门阀N316，进气管风门的真空罐，并且有一个龟位传感器G336，如图2所示。

  （3）进气道风门的功能是在改变其位置时，形成不同的进气道截面，造成气流进入汽缸体时形成不同的涡旋，其运动由进气道风门阀N316来控制汤进气管风门的真空罐来执行，运动位置由G336来监控。

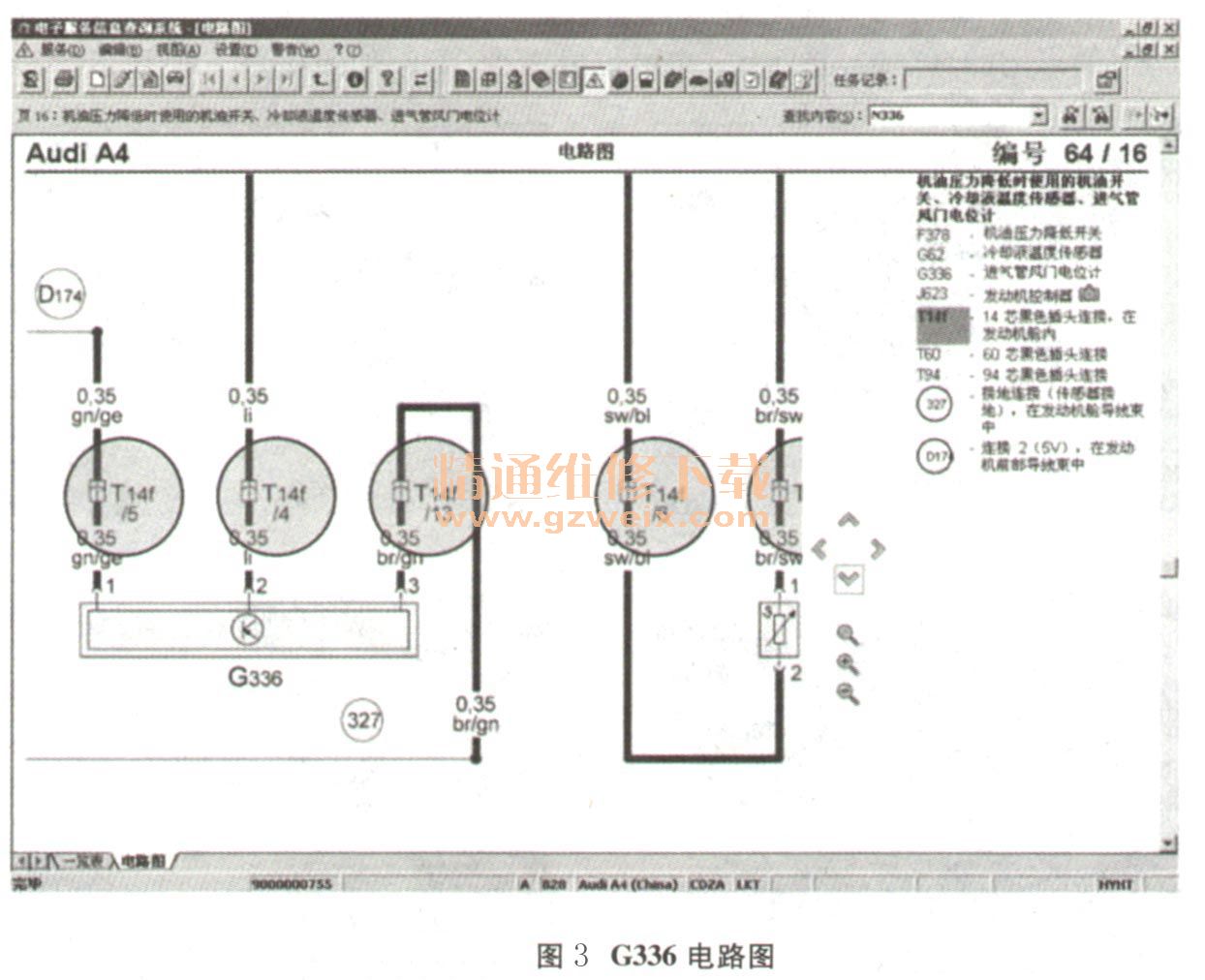

    （4）此故障码需要检测N316、 G336、进气管风门的真空罐、进气道风门。启动发动机并让其怠速运转，由另一个人猛地提高发动机转速（猛踩油门）。观察进气管转换的真空执行元件。女噪真空执行乖件没有，自动移动，则更换真空执行元件，结果可以自动移动。由此判断执行元件工作正常，随后测量G336供电与搭铁，电路图如图3所示。

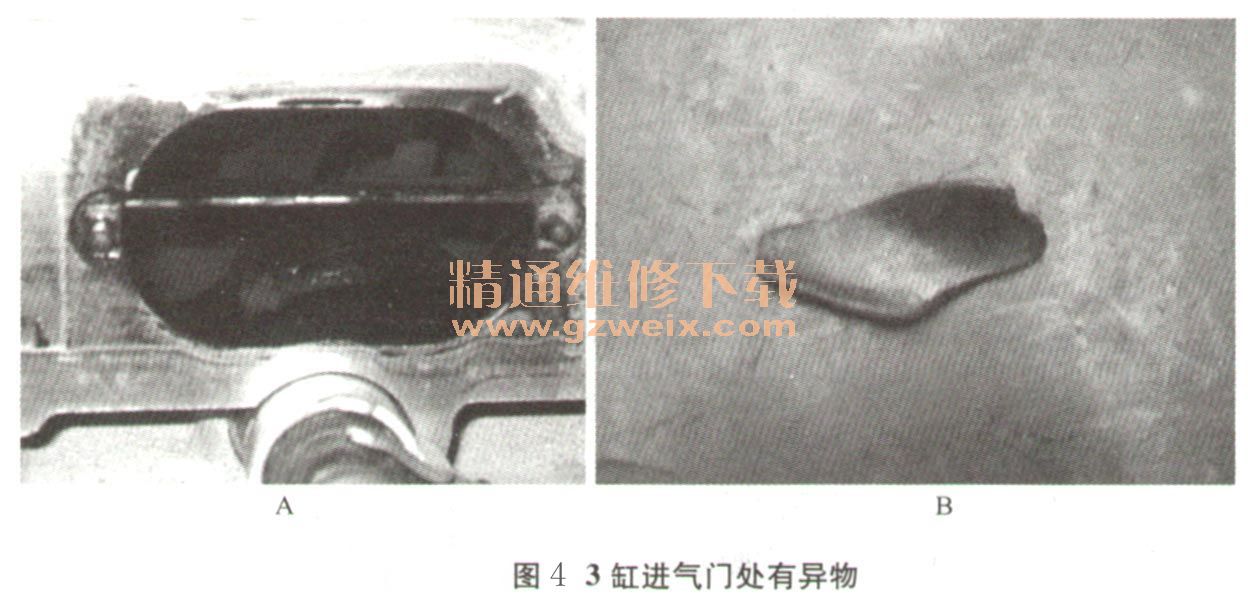

    经检查供电与搭铁正常，此时判断是不是风门本身有问题，如不动、犯卡或是运行不到位等。之后拆检进气道检查风门的工作性能，在取下进气道时发现，在3缸进气门处有一异物，如图4所示。

    此异物正好在风门的运行轨道上，在风门工作时挡住其运动，使风门不能到达端位，从而造成传感器G336得到错误信号，发出报警信息（OBD报警），取出异物后，一切正常。
    后经询问得知，此车为故障车，前部有过碰撞，水箱、冷凝器、大框、中冷器等全部损坏，此异物可能为损坏部件的残物，随气流进入到发动机内。
