奥迪Q5电热杯架无功能、操作制冷和加热按钮、工作指示灯不亮
来源:本站整理  作者:佚名  2015-06-07 07:26:54

    一辆行驶里程约3.6万km的奥迪Q5。该车电热杯架无功能,操作制冷和加热按钮,工作指示灯不亮。
    故障诊断:

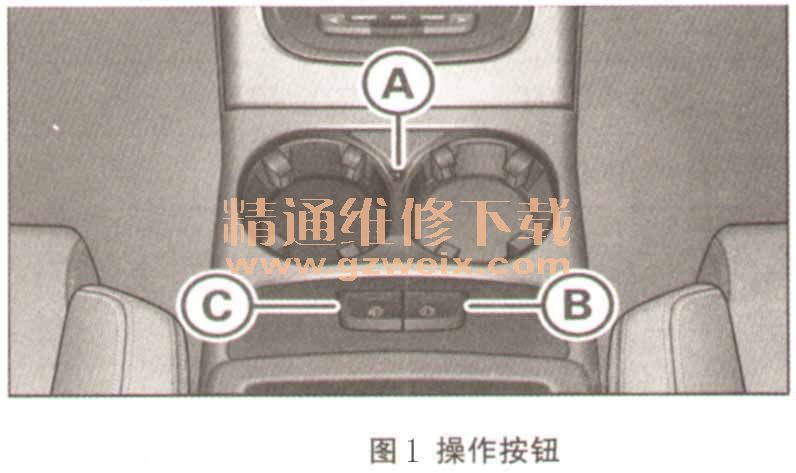

    (1)在操作按键时,如图1所示,工作指示灯不会亮起,电热杯架不会工作。

    (2)因电热杯架无功能,首先想到培训内容里有:在断电等级2情况下将不能再激活。温控杯架是一个自我工作系统,没有放入诊断层面之下控制。温控杯架通过后备箱继电器进行电源供应的释放。制冷/加热运用的是帕尔贴效应原理,通过帕尔贴元件实现。
    (3)用VAS5052检查自诊断46系统J393中读数据流01的第四组显示0000(没有切断等级被激活)。自诊断46系统J393内有电气故障码:玻璃破碎传感器故障和本故障现象无关。再然后,根据电路原理图进行分析,电路原理图如图2所示。

    由图2可知:电热杯架有两条供电线,一条30号供电线通过一个10A保险直接供电。另一条15号供电线,通过J393控制继电器J807给Z105供电。(实际测量,打开钥匙后,J807就工作,Z105就有15号电源。)
    (4)检查Z105的供电线路,电路图如图3所示,15号线路J807工作正常,输出电路8号针脚有电,接地线正常。30号线路供电正常,10A保险丝完好。拔掉10A保险丝测量保险丝后的供电线路,竟然有12V电压,疑惑,以为正极线对正极短路或者Z105有反供电现象(保险丝应该烧断,反正无法解释),找一辆商品车对照,保险丝后没有电压,很奇怪。后来这种现象又没了。

    猜想电热杯架内部损坏,尝试更换一个,故障依旧。把故障车的电热杯架装到商品车上,完好,Z105没有问题。
    (5)接着测量电热杯架的4芯电插头T4av、1脚30号供电线正常,J807控制的15号线第3脚没有电,因8脚有电,所以认为此供电线中间有断路或者中间接点B282松脱,电路图如图4所示。

    (6)假如B282松脱,电路图如图5所示,那么就会导致U18/U5/U19/U1也没有正级电,结果测量得知U18/U5没有正极电,U19/U1有正极电。检查U18/U5的供电保险,结果是断路,重装新15A保险,试车,Z105供电正常,工作指示灯亮起,故障排除。

    故障解决:更换保险丝。
    疑问:电源的15A保险断路,怎么会导致Z105不工作呢?拔掉商品车的U5保险,故障也如此。
    故障总结:偶然发现正确电路图线路是这样连接的,如图6所示,以上EL-SA是错误的,茅塞顿开,大家注意!
