奥迪A4L插入钥匙打开点火开关仪表无反应黑屏
来源:汽车维修技师  作者:佚名  2015-06-13 08:09:34

    一辆行驶里程约2.8万km的奥迪A4L 2.0T轿车。用户反映:该车插入钥匙打开点火开关仪表无反应黑屏,车辆无法启动
    故障诊断:(1)根据5052引导性故障查询地址码19有故障码:01330舒适控制单元J393无信号通信;00456存取和启动授权控制单元J518无信号/通信。
(2)检查J393的保险丝、供电、搭铁都正常,插头针脚正在检查过程中偶然发现拔掉J393上的天线插头后车辆能正常启动,插上J393的天线插头车辆就无法启动。此时诊断电脑也能进人地址码46和05,读取此时的故障码分别是:46有故障码03219进入启动许可读取故障码,05有故障码16349控制单元损坏。根据引导性故障查询需更新控制单元J393。

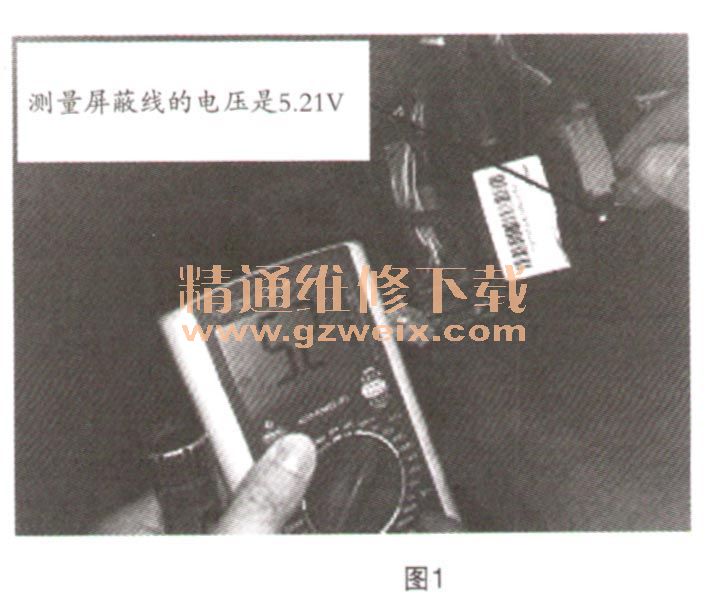

    (3)测量J393上的天线插头的屏蔽线输出电压为5.21 V(如图1所示),而正常情况下天线插头的屏蔽线应是无电压输出。

    故障排除:更换J393。
    故障总结:分析是J393内的天线屏蔽线和5V的电源短路导致屏蔽线带电,在插上插头后J393内的5V电源就直接对车身搭铁了,使J393无法工作。
    相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1

关键词:奥迪A4
