一辆行驶里程约3.5万km的2012年奥迪A6L轿车。用户反映：该车仪表不显示。

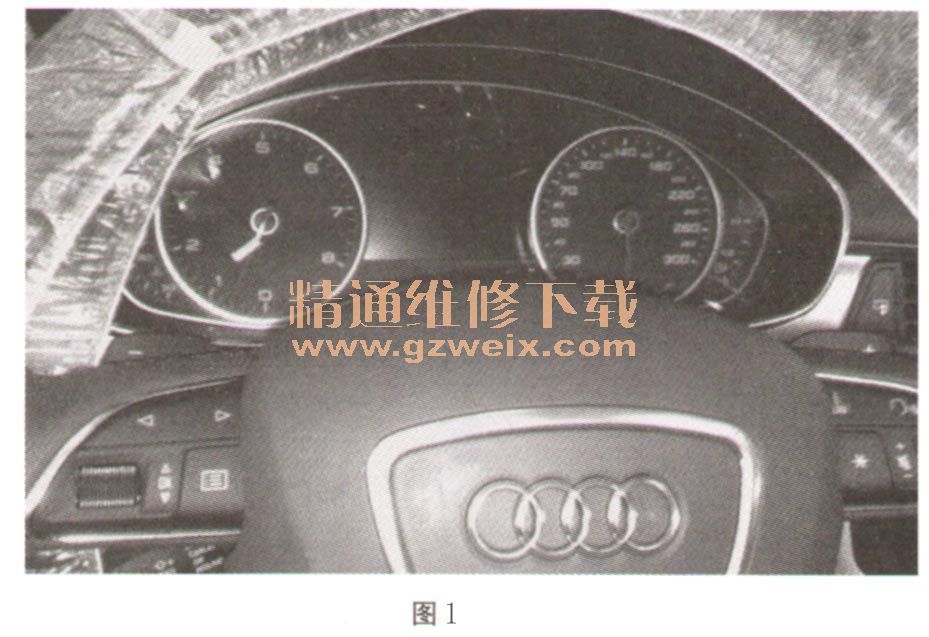

    故障诊断：目测仪表除了转速指针外（如图1所示）没有任何显示。VAS505X检查发现有如下故障：数据总线诊断接口一（U021200）转向柱电子设备控制单元无信息交换，数据总线诊断接口一（U016400）空调控制单元无信息交换，数据总线诊断接口一（U015500）仪表板控制单元无信息交换，数据总线诊断接口一（（U 10AD00）显示／操作数据总线无通信，中央电气电子设备-（00466）转向柱电子控制单元J527-无信号／通信，中央电气电子设备-（01320）自动空调控制单元J255-无信号／通信，中央电气电子设备-（（01317）仪表板控制单元J285-无信号／通信，36-乘客侧座椅／转向柱调整-（01320） Climatronic控制单元J255-无信号／通信，52-前排乘客侧车门电子设备-（01320） Climatroni。自动空调控制单元J255-无信号通信，52-前排乘客侧车门电子设备-（（01317）仪表板控制单元J285-无信号／通信，42-驾驶员侧车门电子设备-（（01320） Climatronic自动空调控制单元J255-无信号／通信，42-驾驶员侧车门电子设备-（01317）仪表板控制单元J285-无信号／通信。

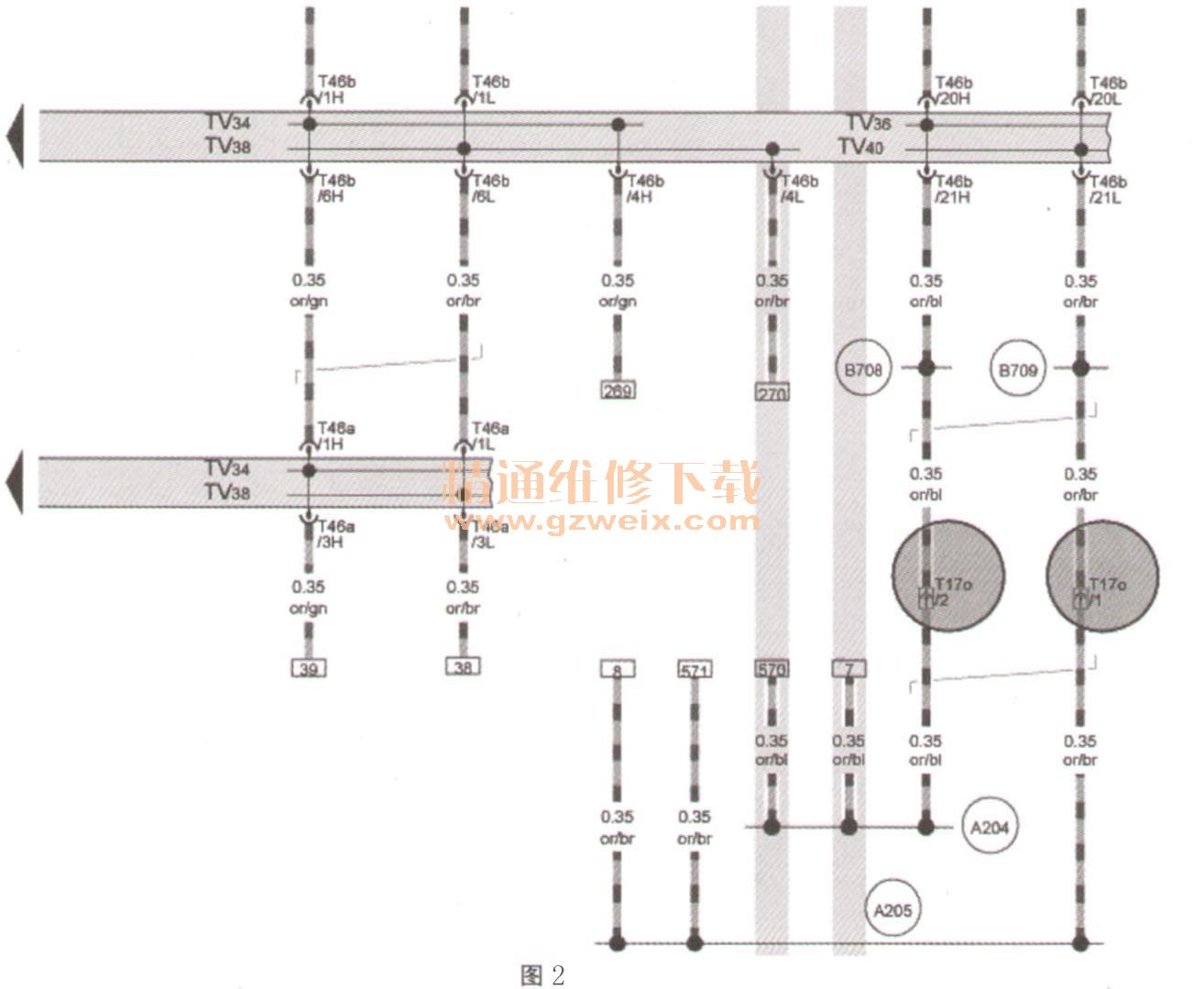

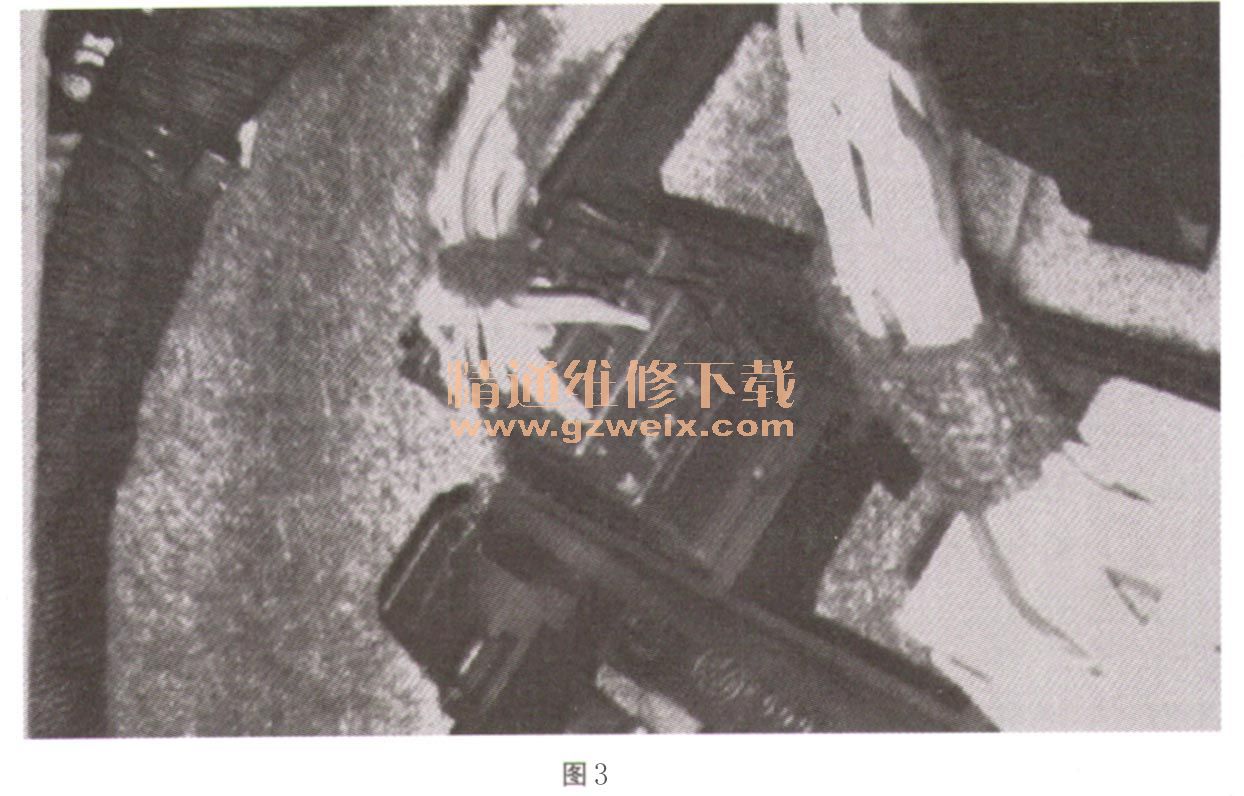

    从电路图（如图2所示）发现出现故障的控制单元的CAN节点都与T17o-17芯插头连接，连接点在A柱右侧。拆检发现该插头未插到位，如图3所示。



    故障排除：重新插接到位。
    故障总结：该故障其实并不复杂，由于是刚上市的新车，我们只有根据技术资料和故障导航来分析，才能快速发现并解决故障。
