奥迪A5轿车敞篷报警、开折失效
来源:汽车维修技师  作者:佚名  2015-06-29 06:29:00

    一辆行驶里程约200km的奥迪A5 Cabrio轿车。该车敞篷报警、开折失效。

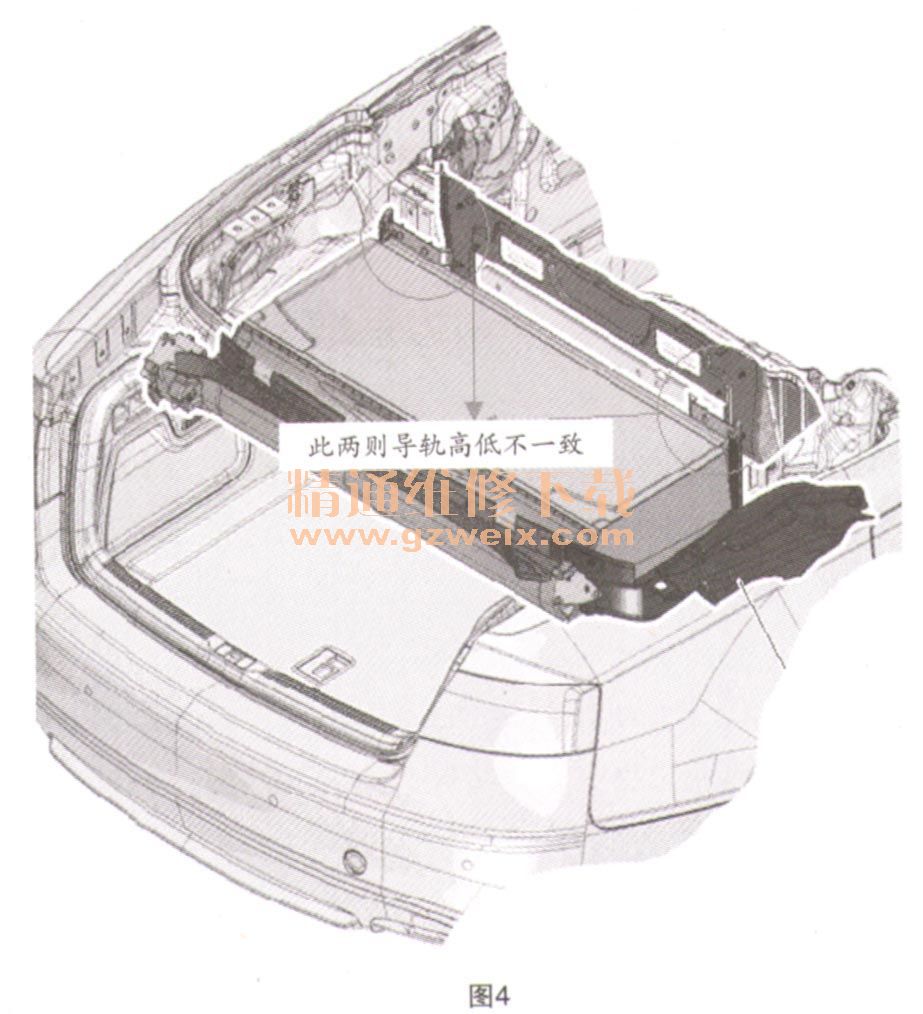

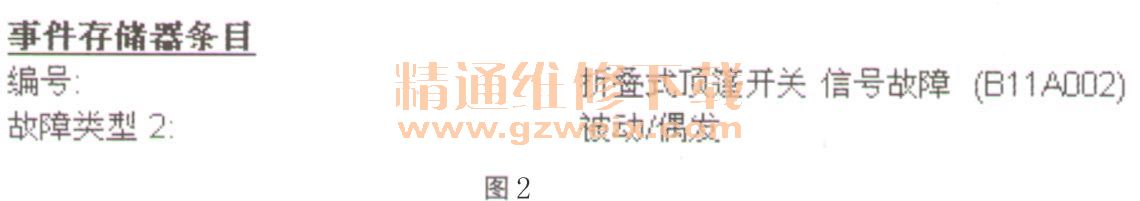

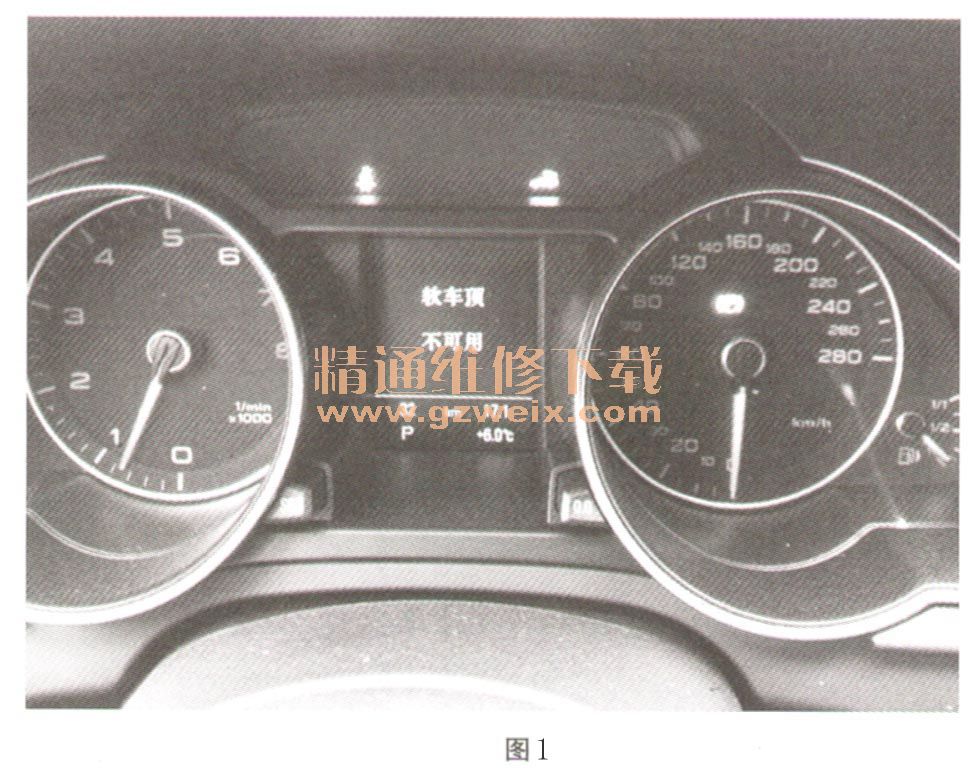

    故障诊断:该车为200km新车,客户刚提车回家时发现敞篷开折失效,上门救援操作敞篷开关时仪表有报警、敞篷无法开折(如图1所示)。用电脑检测有故障“折叠式顶篷开关信号故障”的偶发故障存储(如图2所示),根据故障导航提示进行检查发现张紧支柱升起开关F408信号不正常,随即手动操作敞篷检查张紧支柱升起开关F408(如图3所示),该开关检查结果无异常,此时再来操作敞篷开关试车发现敞篷已恢复正常,试车无故障后将车辆交付给用户。第二天该故障又出现,此时检查发现可变折叠式车顶收存箱左右两侧导轨高低不一致(如图4所示),将两侧导轨调水平后故障排除,经重复多次试车故障未再出现,再次将车辆交付用户。当天客户提车回家后故障再现,次日客户将车开回站内(此时有退车意向),并告知行驶过程中也有敞篷故障报警提示,电脑检测所报故障与第一次检测时一致,再次拆检F408并测量其线路未发现异常。

    相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1







    替换F408故障依旧,替换控制单元J256无法排除故障(此时排除故障思路进入无解状态),之前进行规定实际值比较及TPI查询无果,无奈之下多次重复故障导航(亮点出现)发现敞篷完全关闭时折叠式顶篷锁打开开关F294数据有时在“0”与“1”之间来回跳动,如图5所示。

    故障排除:替换敞篷锁及联动机构后故障排除。
    故障总结:在检查故障件时发现左右两侧顶篷锁止机构在完全锁止后区别较大,右侧折叠式顶篷锁打开开关F294在完全锁止时有较大间隙,如图6和图7所示。
