一辆行驶里程约4.3万km的奥迪A5轿车。用户反映：该车喇叭不响。
    故障诊断：客户抱怨喇叭不响，电脑检测无故障，于是分析喇叭工作过程，首先喇叭的触点开关将信号发送到转向柱电子控制单元J527，J527将信息发送到舒适总线上，电网控制单元J519收到信号，通过控制喇叭继电器来给喇叭供电，于是首先检查喇叭开关的信号是否传递到J519。通过读取数据块发现，J527的信号正常如图1所示。

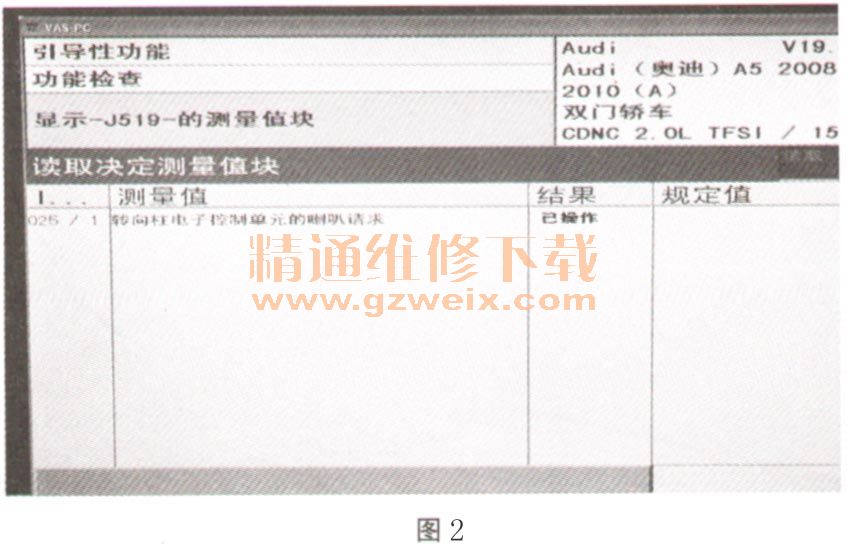

    读取J519的数据块发现J519的信号正常，如图2所示。

    接下来，测量喇叭处电压值发现喇叭处无供电，于是问题集中在喇叭继电器、J519和相关线路。更换继电器后无效，测量继电器至J519线路正常，考虑到J519通信正常，于是直接更换J519后试车，故障依旧。再次考虑维修过程，唯一疏漏就是J519的供电没有测量，于是测量J519的供电（如图3所示），发现T17m /16电压值为。，仔细查找发现ST3中8号保险丝烧毁，更换保险丝后故障排除。



    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
