一辆行驶里程约10万km的奥迪A6L轿车MMI轿车。该车MMI黑屏系统不工作。
    故障诊断：（1）首先，用505琏行电脑检测发现整个MOST系统都显示“无法达到”。
    （2）使用引导程序对系统进行断环诊断，但无法进行，显示如图1所示。

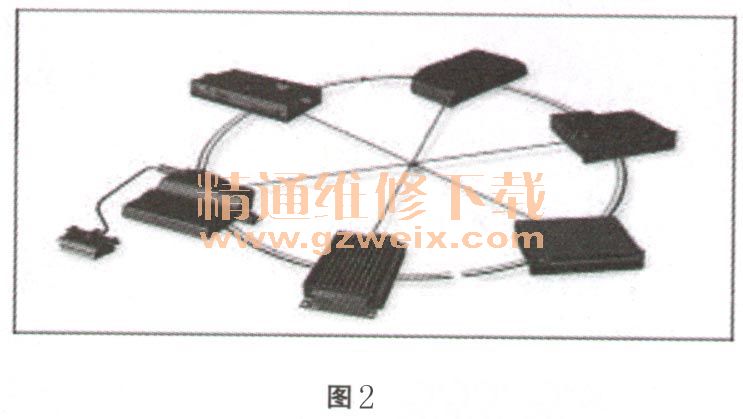

    （3）根据诊断线原理图（图2）得知，其结构是星形连接，一处有问题则会导致整个系统瘫痪。

    （4）正常的MMI3G诊断线的工作电压为12V，首先断开任意一点测量结果电压为0V。由于是星形连接，所以逐个断开MOST系统上的控制单元，当断开收音机时测量端的电压变为12V，检查插头发现插头内部腐蚀导致诊断线与搭铁线短路。
     故障排除：修复收音机插头后故障排除。
