一辆行驶里程约2万km的2012年奥迪A6L 2.0轿车。该车高音、低音喇叭不响。
故障诊断:(1)客户反映车辆高音、低音喇叭不响,经确认确实如客户所说,无论怎么按方向盘喇叭开关,喇叭均无声音。
(2)检查高低音喇叭插头线路,发现喇叭无12V供电电压。VAS5052A电脑检查,发现中央电气电子设备J519有故障码:005746,端子15不可信信号。查看测量值发现在按动喇叭开关时,J519能够收到喇叭开关的请求信号,这就说明喇叭开关G85、J527、J519线路是导通的,即J519能够收到来自J527的LIN线喇叭请求信号,用AS5052A进入09对喇叭进行动器诊断,喇叭继电器J413能够工作,喇叭有声音发出,但声音持续时间很短,随后喇叭不再工作。

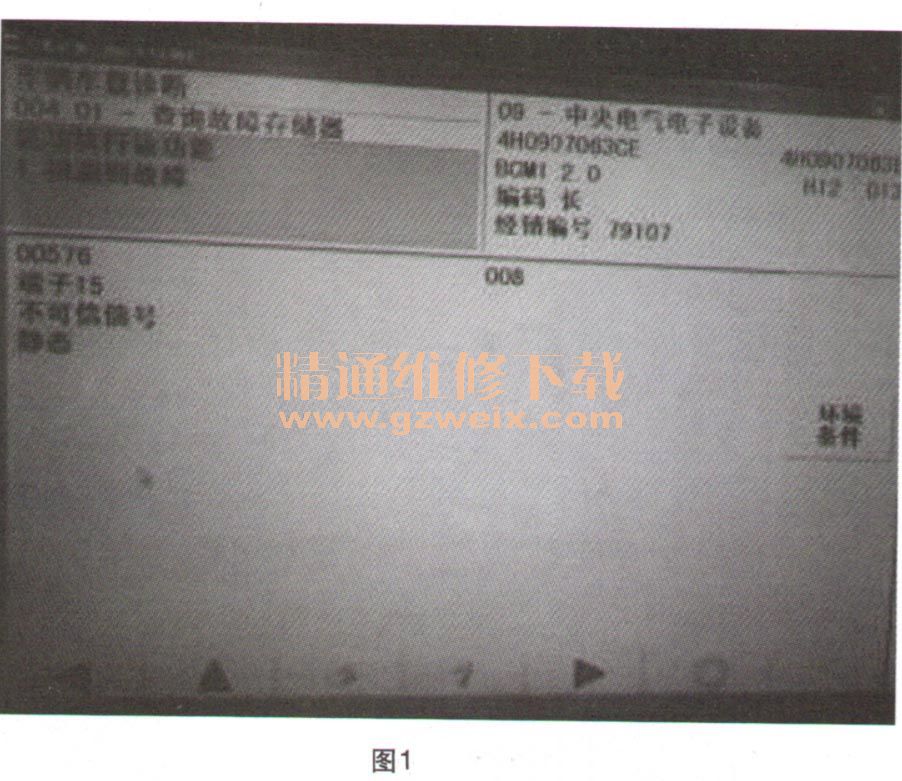

(3)于是检查喇叭继电器线路,发现继电器IA针脚对地搭铁线电阻65Ω,明显线路搭铁线电阻过大,修复相关线路后电阻值0。但这时再按动喇叭开关,高低音喇叭仍然不响,再次用VAS5052A进入09对喇叭进行动器诊断,喇叭继电器J413工作,喇叭有声音发出,但这次声音一直发出,直到停止作动器诊断。事情陷人了僵局,为什么用VAS5052A喇叭进行动器诊断,喇叭能够工作,而按动喇叭开关,高低音喇叭却不工作呢?这时突然想起J519有个故障码:005746端子15不可信信号(如图1所示),是不是J519的15号点火供电信号不正确造成J519无法给喇叭继电器提供电源?经过检查J519点火线路,发现保险丝架FST4上的保险丝9(SF9)缺少一个5A的保险,而这个保险正是给J519供电的保险。添加上保险后故障排除。
故障排除:维修继电器搭铁线路,并添加保险后故障排除。
故障总结:维修完毕该车辆仔细想了一下,为什么在J519缺少保险的情况下VAS5052A进入09对喇叭进行动器诊断,喇叭继电器J413能工作,喇叭有声音发出?应该是在进行元件诊断测试时,J519有替代的供电线路给喇叭继电葡413供电,所以喇叭能够正常工作,但正常按动喇叭开关,因为没有巧号供电电源,造成J413继电器不工作,所以高低音喇叭也不响。而客户一直说车辆喇叭原来工作正常,是突然没声音了,无任何人动过车辆线路。所说和事实不符,客户未说实话,车辆不可能突然凭空消失一个保险。维修技师应该坚持自己的思路,不要被客户所左右。
