一辆行驶里程约2.8万km的奥迪A6L轿车。用户反映：该车挂倒挡MMI无倒车影像界面显示。

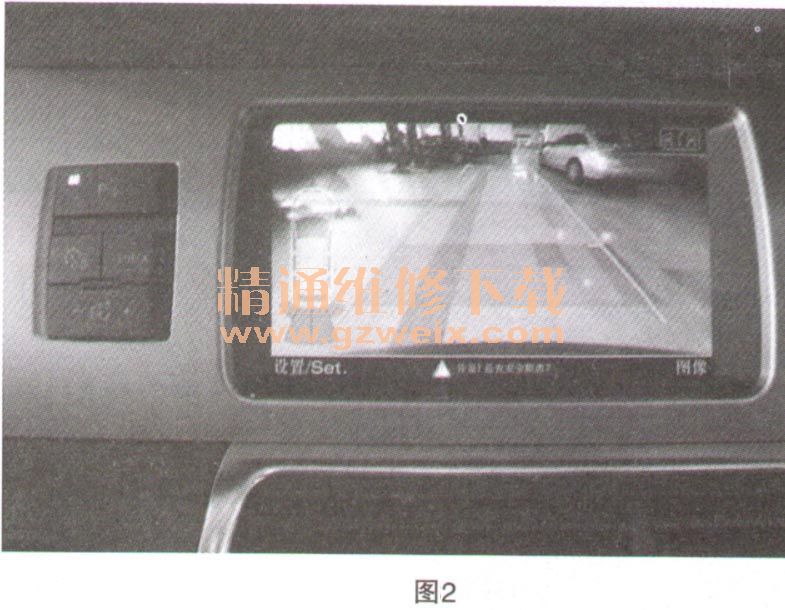

    故障诊断：根据小R3系统提示对该车进行91H3倒车影像系统升级，VAS505X提示升级成功后，发现挂倒挡时MMI没有显示。故障状态，系统黄色指示灯亮起，但是屏幕没有显示如图1所示。正常工作状态如图2所示。



    首先对MMI系统进行重启，故障依旧。根据以往91 H3升级行动的经验，通过在线SVM比较后“信息电子设备1”5F的编码有所改变。于是对其进行检查，发现编码第8个字节已经由升级前的ED变为升级后的EF（如图3所示）。由此判断升级过程应该没有问题。

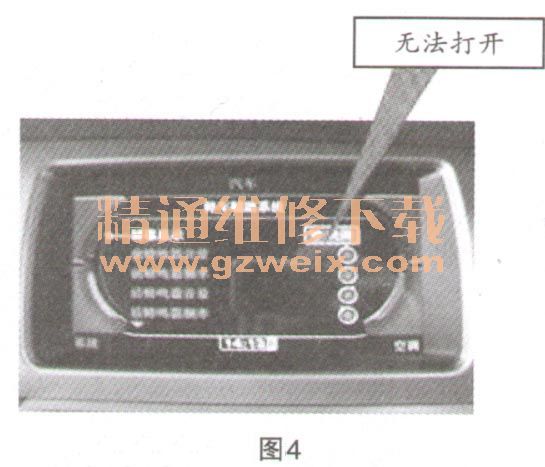

    但是在检查car菜单时，发现驻车辅助系统“屏幕显示”处于关闭状态（如图4所示），无法打开，于是恍然大悟，立即与另外一辆A6L对比倒车雷达的编码，发现编码与配备倒车影像车辆的编码有出人，遵照另一辆车将76编码后相关功能正常。

    故障排除：将编码改为221066，如图5所示。

    故障总结：A6L进行91H3后，需要检查该编码。
