一辆行驶里程约18.8万km的奥迪A6L轿车。该车到店，测试车辆，喇叭不响，室内灯不亮，手套箱灯也不亮。

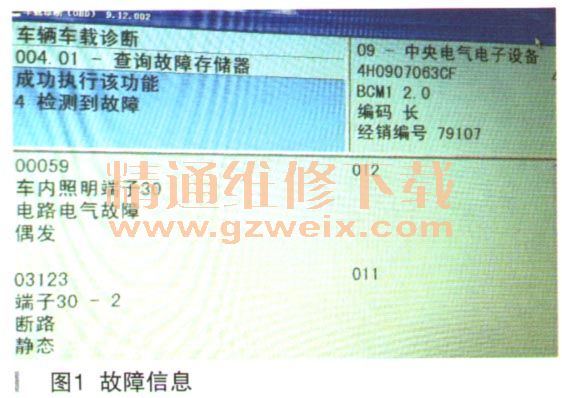

    故障诊断：首先连接诊断仪对车辆进行检测，09一中央电器电子设备的故障（如图1所示）。

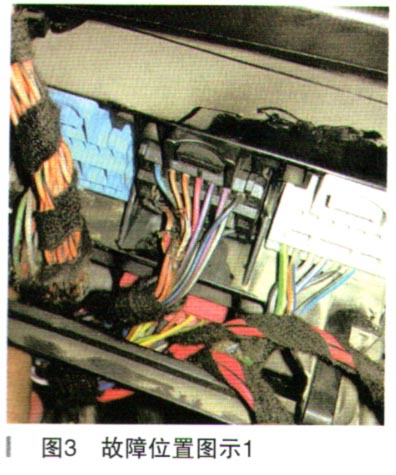

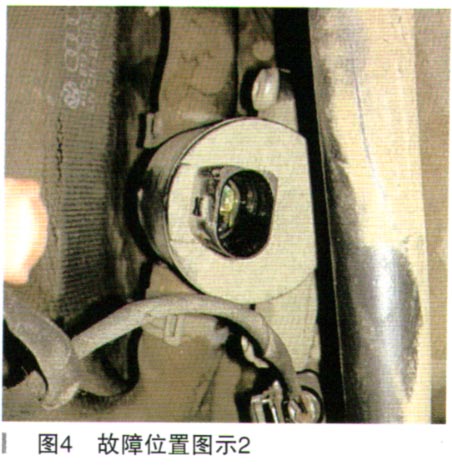

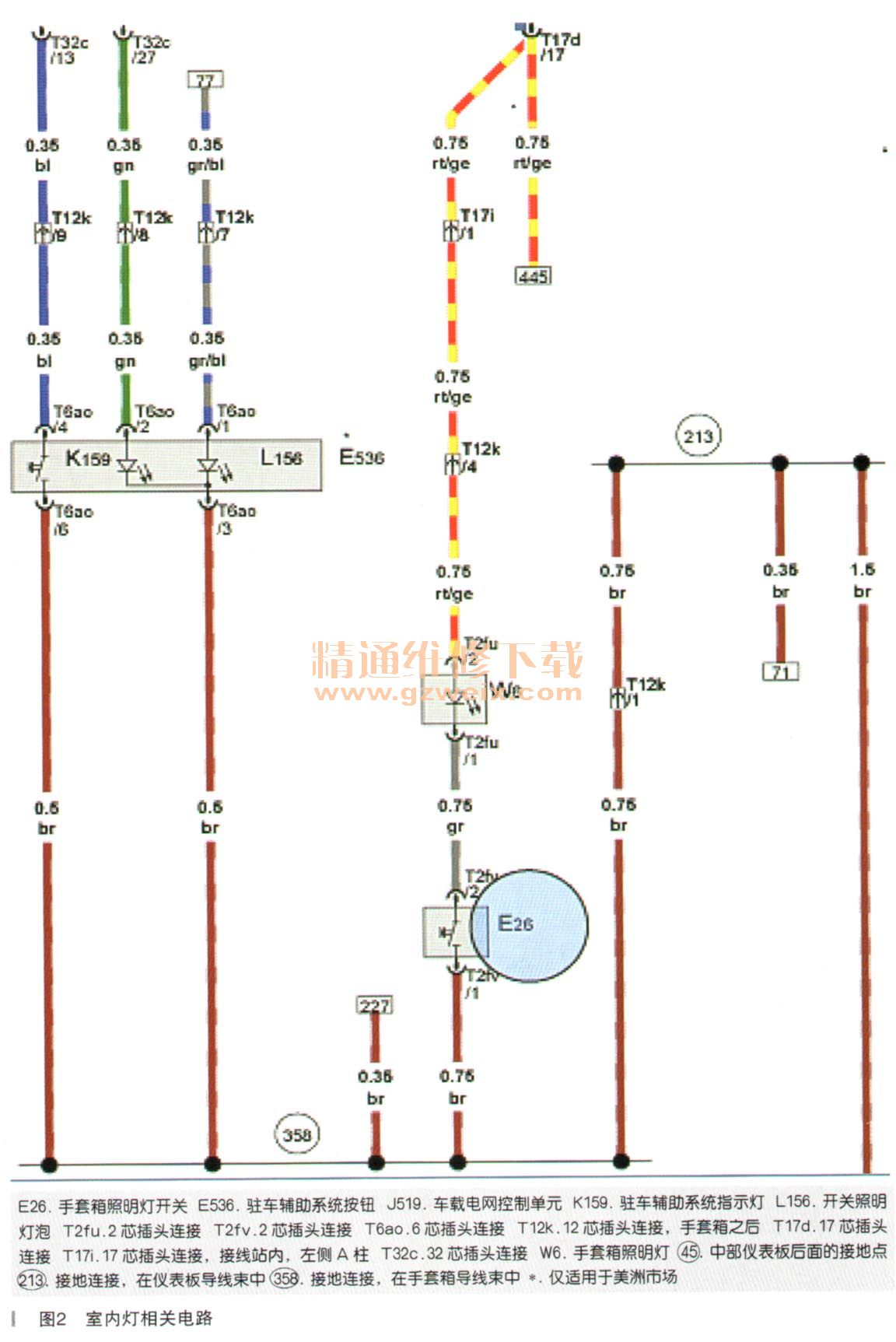

    于是对J519的保险进行检查，发现SD7处保险丝熔断，更换保险丝后，启动车辆，喇叭正常，但是室内灯只有在启动车的时候会闪烁几下，之后就不亮了。怀疑室内灯有短路或者开关接触不良，杳询室内灯的相关电路图（如图2所示）。根据电路图杳询线路，发现在左侧A柱下的插头有烧蚀现象（T 17i位置如图2所示），已经无法拔开，并且发现插头下面有进水痕迹，于是查询，最终发现冷却液关闭阀连接线在该插头内经过，如图3、图4所示。

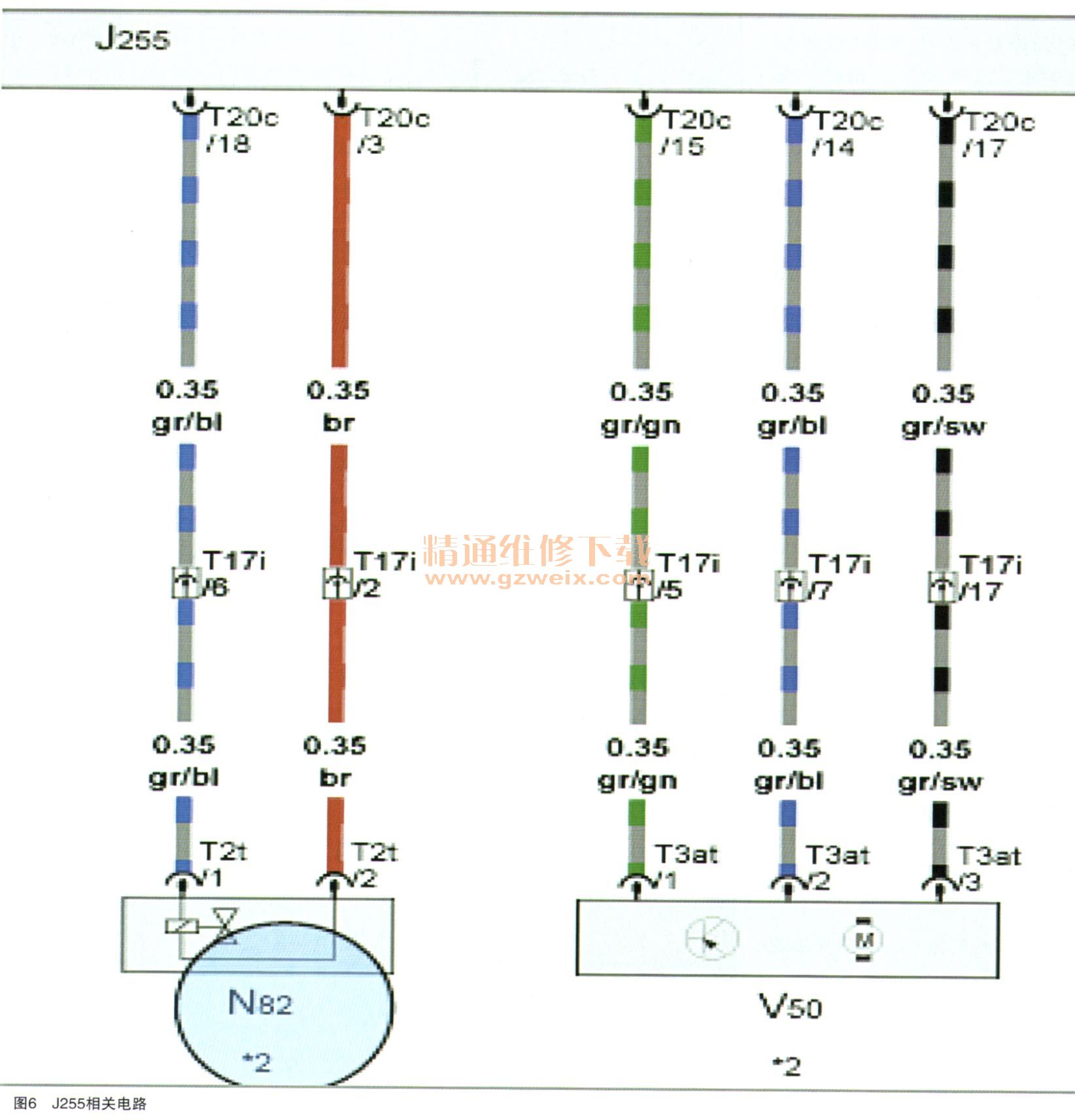

    查看其他系统电器故障发现08-空调／加热器有电气设备故障（如图5所示），冷却液关闭阀报的是静态，查询电路图（如图6所示），确定了问题就在这了。



    由于冷却液关闭阀自身设计缺陷，冷却液渗入插头线束导致T17i处烧蚀短接，造成一些故障现象出现。
    排除故障：更换冷却液关闭阀，修复线束、插头。
    故障总结：在维修过程中看似一些不相关的两个控制单元，却紧紧地联系在一起，所以掌握全面的知识才能更快地找到问题的所在。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
