一辆行驶里程约3.1万km的2012年奥迪A7轿车。该车变速箱灯报警，车辆无法启动。
    故障诊断：（1）现象：启动车辆时，变速箱灯报警，发动机不能启动。

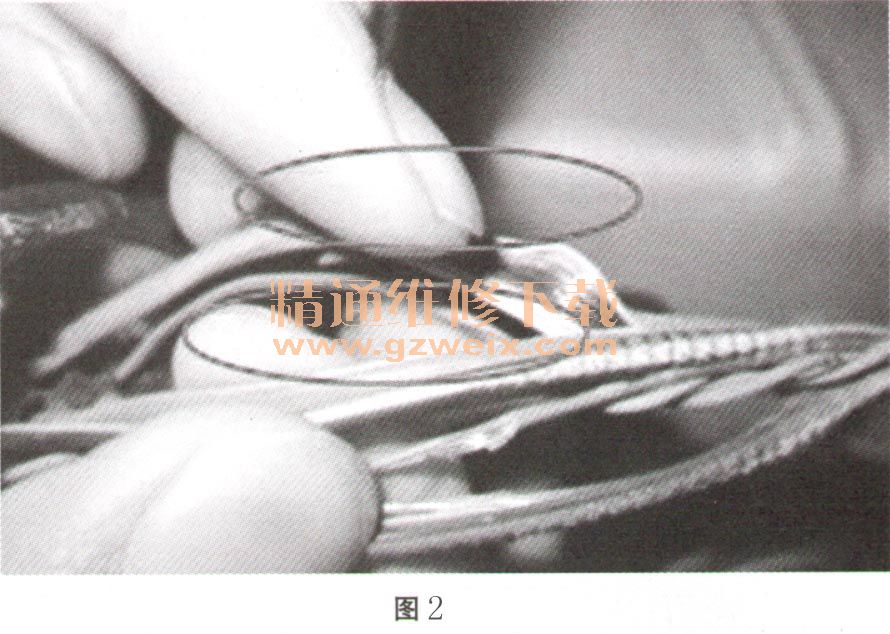

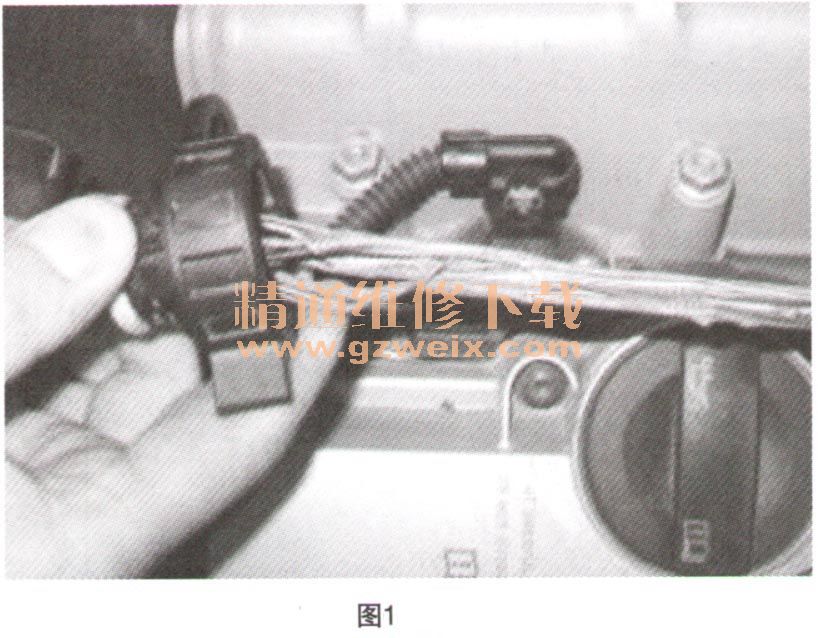

    （2）VAS6160检测：PIN信号对正极短蹄断路；用万用表检查P/N信号，无论换挡手柄置于哪个挡位，该电压均为12V （ P/N信号为数字脉冲信号，其平均电压应该小于12V）。该信号由变速箱电脑发出，于是拔下变速箱电脑插头检查，发现其插头线束被烤化，导线绝缘破损，如图1和图2所示。



    （3）由于导线破损，P/N信号被正极短路，产生12V电源，不能识别P/N信号，导致不能启动车辆。为什么会烤坏导线束呢？再次检查变速箱电脑插头区域，除了三元催化器外，没有其他高温源。
（4）仔细观察，三元催化器离变速箱电脑插头及其导线束较近，如图3所示，在三元催化器高温，如燃油不能充分燃烧或车辆较长时间高速时，变速箱线束又会被烤损。

    故障排除：修理线束，重新排线，并做隔热处理。
    故障总结：建议生产线上进行隔热处理。
