一辆行驶里程约2.1万km的奥迪A6L 2.8轿车。该车导航收不到卫星信号。
    故障诊断：（1）检查5F内无故障存储，检查数据块卫星信号接收为0颗卫星。
（2）检查测量导航天线模块到信息电子控制单元线路无断路现象。
（3）将该车GPRS天线模块和信息电子控制单元换到其他车辆，功能正常。

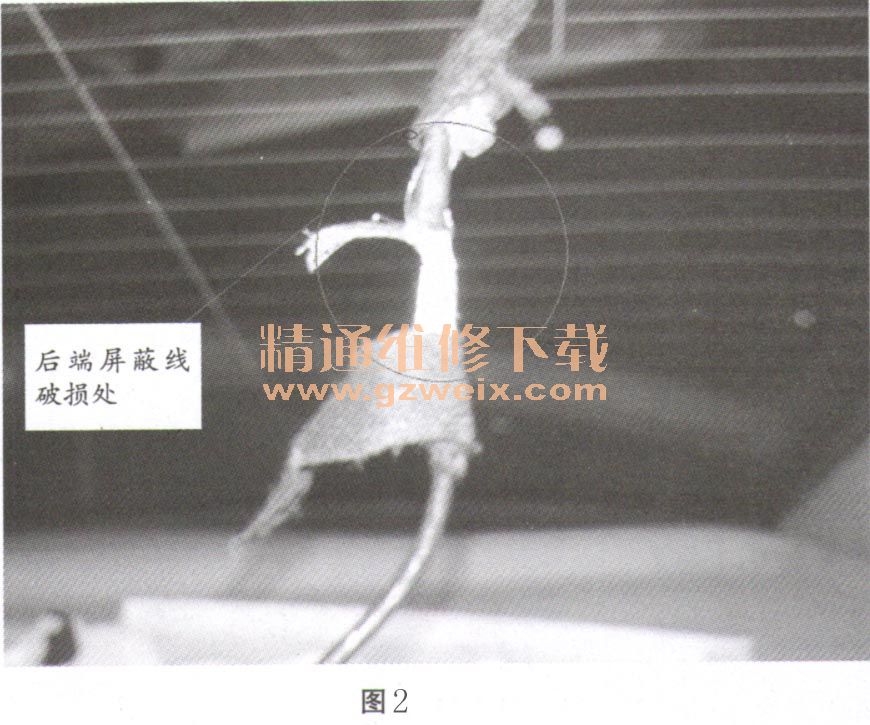

（4）检查GPRS天线线路时发现，天线线路两侧屏蔽线损坏，如图1和图2所示。



    故障排除：更换GPRS天线线束。
    故障总结：GPRS导航需接收到最少3颗卫星信号时才能够确定信号位置。屏蔽线起很关键的作用。虽然中间传递线路能够导通，但信号屏蔽不好，接收不到3颗卫星信号。故检查时，不能排除屏蔽线的原因。
