一辆行驶里程约3.6万km的2011年奥迪A8轿车。该车车顶篷所有电器都不工作。

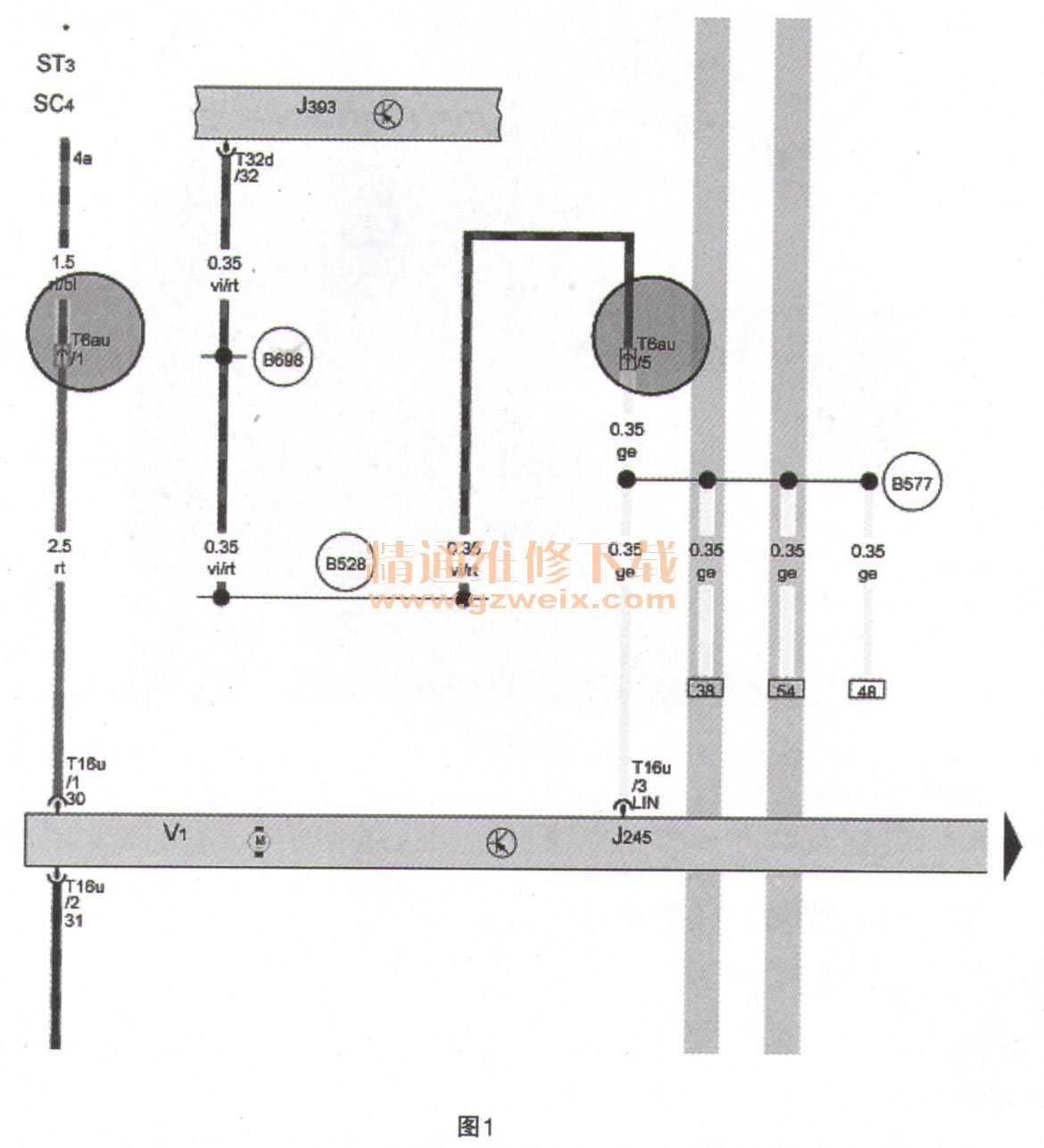

    故障诊断：该车来我店更换前后制动片，交车时发现该车顶篷所有电器都不工作。505X检查发现连接3 （LIN总线）断路对地短路故障。查询电路图（如图1所示）可知J393到J245之间有T6au一个节点，把该节点断开故障现象依旧，说明是从T6au到J393之间的LIN总线有问题。测量两节点之间的线路电阻为0,说明没有断路，该线路与车身的电阻也为0，说明该线路对地搭铁。下一步查找到底在什么地方搭铁，最后在T6au处发现于地线破皮搭铁。

    故障排除：修复线束。
    故障总结：根据VAS505X检查的故障点，再查询电路图并分析故障，找到故障点。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
