一辆行驶里程约7.6万km的2011年奥迪Q5 2.0T轿车。该车仪表显示大灯调节故障，故障灯亮起。

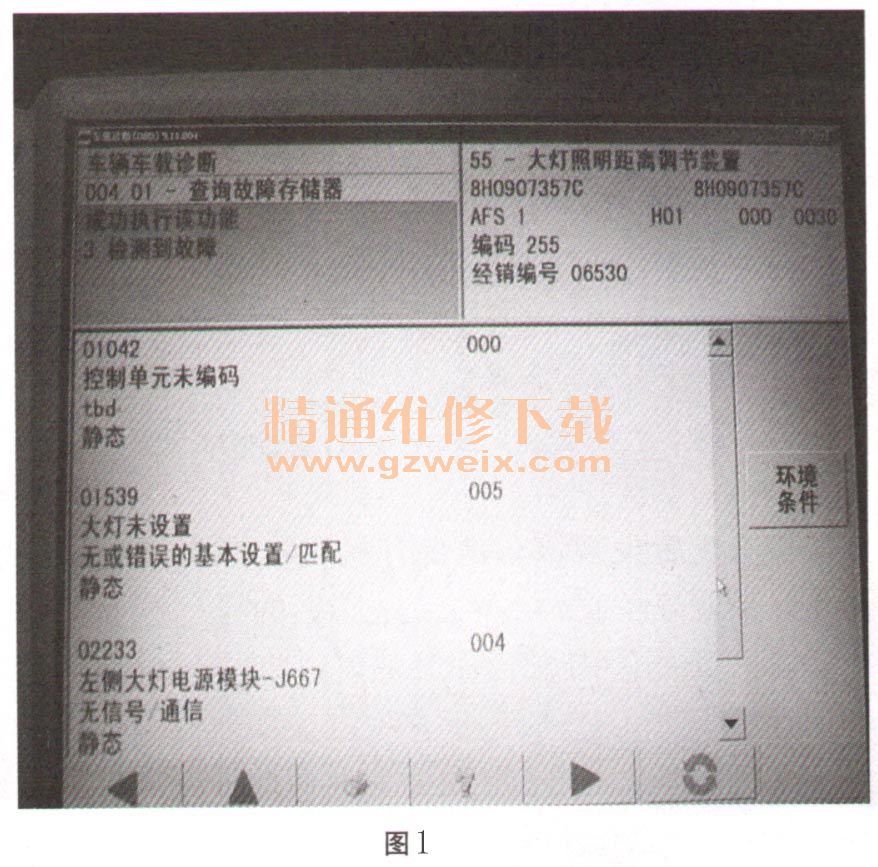

    故障诊断：利用VAS5052A检测故障码如图1所示。

    此车是事故在修车辆，更换了左侧大灯和电源模块J667后出现此故障。对于“左前大灯电源模块J667无通信”，因为都是新更换备件，重点放在检测线路上，查询ELSA检查大灯插头线路正常，当打开供电控制模块发现，3个插头中有两个是相同的。怀疑在车上插头插接错误，对倒插线、清除故障码后，“J667无通信”故障消除，但是其他两个故障码依旧存在。进行引导性故障查询给55一大灯照明距离调节装置的电源模块J667和J668进行在线编码，计算出编码为22（如图2所示），始终无法取代更换大灯后自身编码值255，用VAS5052读取同年款Q5的55一大灯调节编码值为22，说明计算编码正常。

    此车为高配车型，即随动转向大灯，大灯内部各控制模块均单独订购，所以怀疑左侧供电控制模块J667是否有问题。为了验证判断，拆下了左、右侧供电模块J667、 J668，在对比零件号相同后，也发现了两个模块有不同的地方：左侧J667的硬件版本H06，软件版本号S0002；右侧J668的硬件版本H07，软件版本号S0004，如图3和图4所示。



    重新订购与J668相同硬件和软件版本的电源模块J667，进行在线编码，做基本设定，故障彻底排除。
    故障总结：对于大灯距离调节装置的两个子总线单元J667和J668这种情况（J769、 J770、J428、 J85。等），一定要注意订购必须在备件号相同情况下，硬件版本和软件版本必须一致。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
