奥迪A6L轿车漏电故障检修
来源:本站整理  作者:佚名  2015-08-31 08:31:04

    一辆行驶里程约18.1万km的 2006款奥迪A6 2.4L轿车。该车辆漏电,放置一夜后,无法启动蓄电池电量放光。
    故障诊断:首先连接VAS5051,进行放电量测量,放电量在0. 6A,有时会上升到3A,摇摆不定。断开保险丝试验,在拔下后备箱内的8号30A保险丝后,故障消失。经过查询ELSA得知,该保险为J525送电,实际情况是该保险分为两路,经过一个6针插头后还为前部多媒体系统送电。
查询一下放电记录,如图1所示。

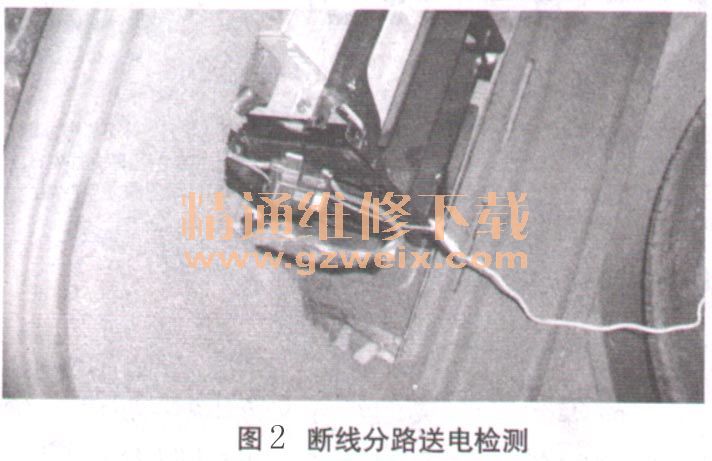

    车辆从4min之内由第一级到第六级,也不排除经过前期的放电后,电压出现一个骤降。为了进一步确定故障点,采用了断线分路送电的方法,如图2所示。

    此时确定故障点为细的红/蓝线放电,并且放电时J525过热。进行替换,故障依旧。进一步更换了J533、 J527、 J523、 E380等部件,故障依旧。
    由于客户急于用车,所以采用了改装的方法,将细的红/蓝线(放电线)改为并联到燃油泵供电线上,如图3所示。

    启动后,一切正常,进行放电测试,如图4所示。

    放置一夜后,车辆顺利启动,故障暂时消失,有待进一步观察。
    一个月后,车主将车进行彻底检查。这一次笔者重新整理思路,现在问题的核心是哪种原因导致J525在系统进入休眠后仍旧工作。
    由于系统经常黑屏,所以进行断环诊断,此时外面正在下雨,突然发现无法进行断环诊断了。测量环路诊断线电压为3V左右,而正常应该在11V左右,看来环路诊断线存在对地短路的可能。逐一进行断开试验,发现断开收音机后电压恢复正常。仔细检查,原来收音机插头进过水,产生的锈蚀引起短路,处理后,故障排除。
    相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1
