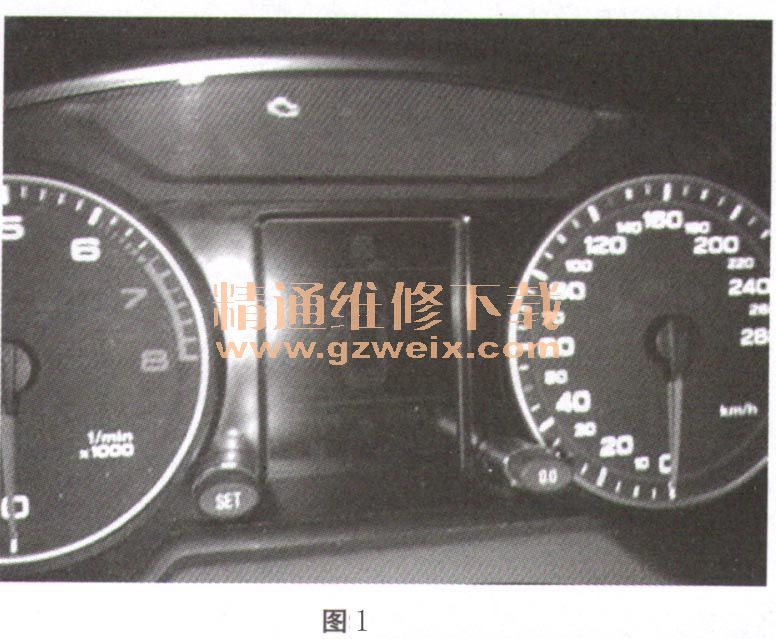

一辆行驶里程约1.8万km的奥迪Q5。该车行驶过程中仪表板显示灯光报警，如图1所示。

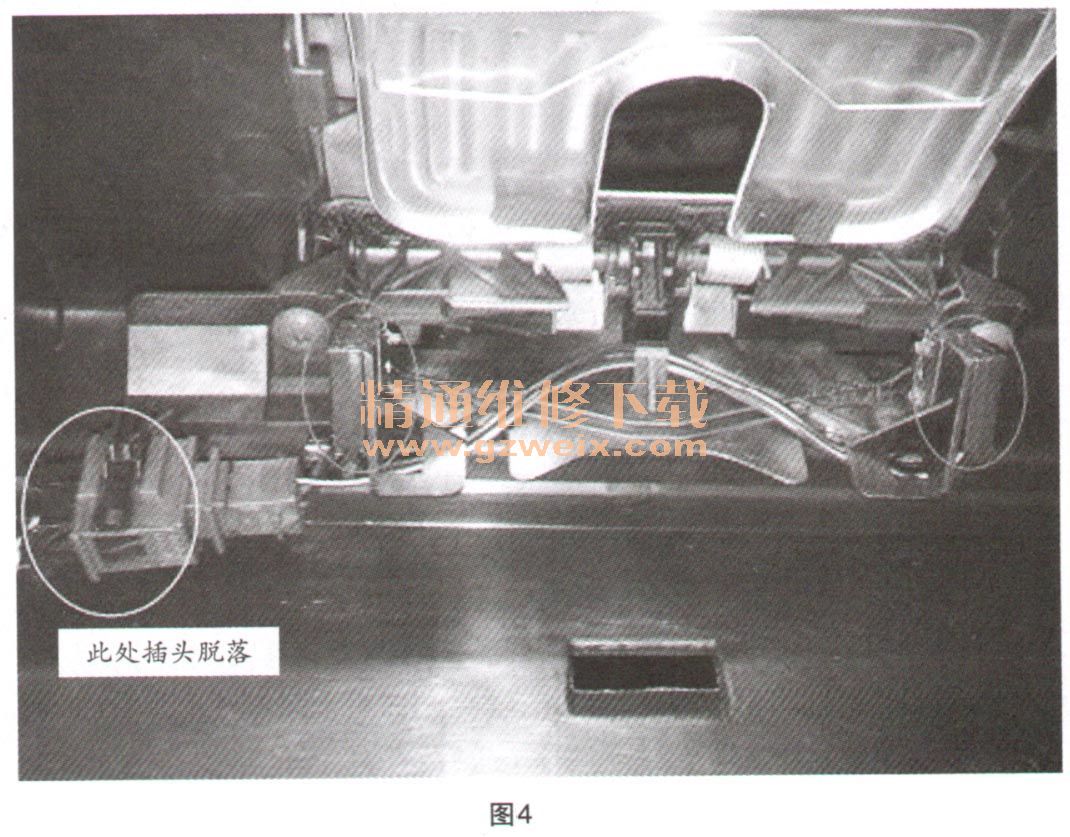

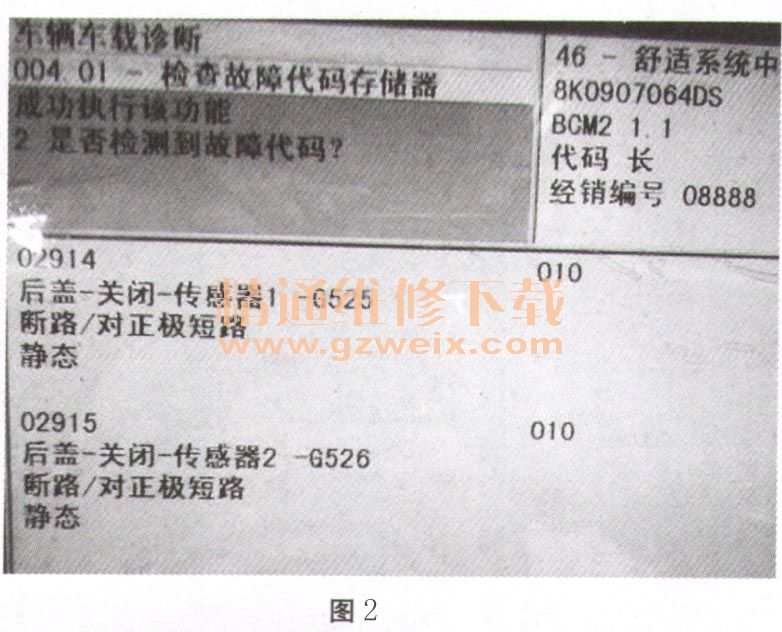

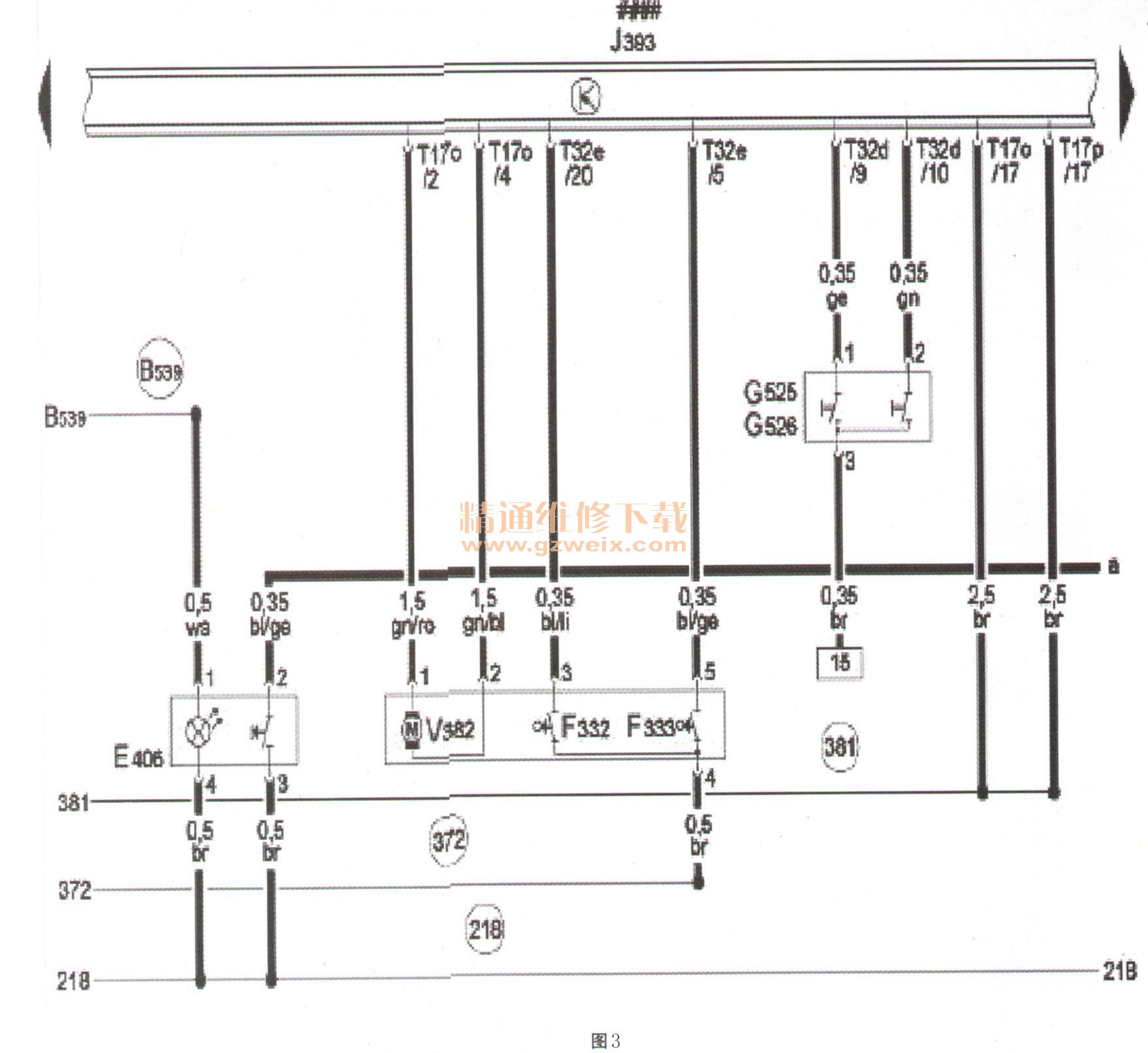

    故障诊断：使用VAS5052对车辆进行电脑检测，发现在J393中存有后盖关闭传感器G525断路／对正极短路，后盖关闭传感器G526断蹄对正极短路的故障码（如图2所示），且故障码为静态不能清除。在对车辆进行检查时发现，在后舱门关闭的状态下，打开小灯，该车后部灯光却在后杠上亮起，此工况应是后舱门开启时的工作状态。打开后舱门，后部灯光的工作状态不变，说明此车后舱关闭的传感器并未识别到关闭信号，J393对后部灯光的控制一直是保持在后舱门开启的状态。根据ELSAWIN中的电路（如图3所示）对G525和G526进行检查，在折下后舱装饰板后发现，G525与G526的传感器插头脱落（如图4所示），造成控制单元不能识别到后舱门关闭的信号。






    故障排除：恢复脱落的传感器插头，并清除系统的故障后，对车辆灯光进行检查，故障排除。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
