一辆行驶里程约1.2万km的2012年奥迪Q5。该车喇叭不响，方向重，压缩机不工作，车内照明灯不亮。

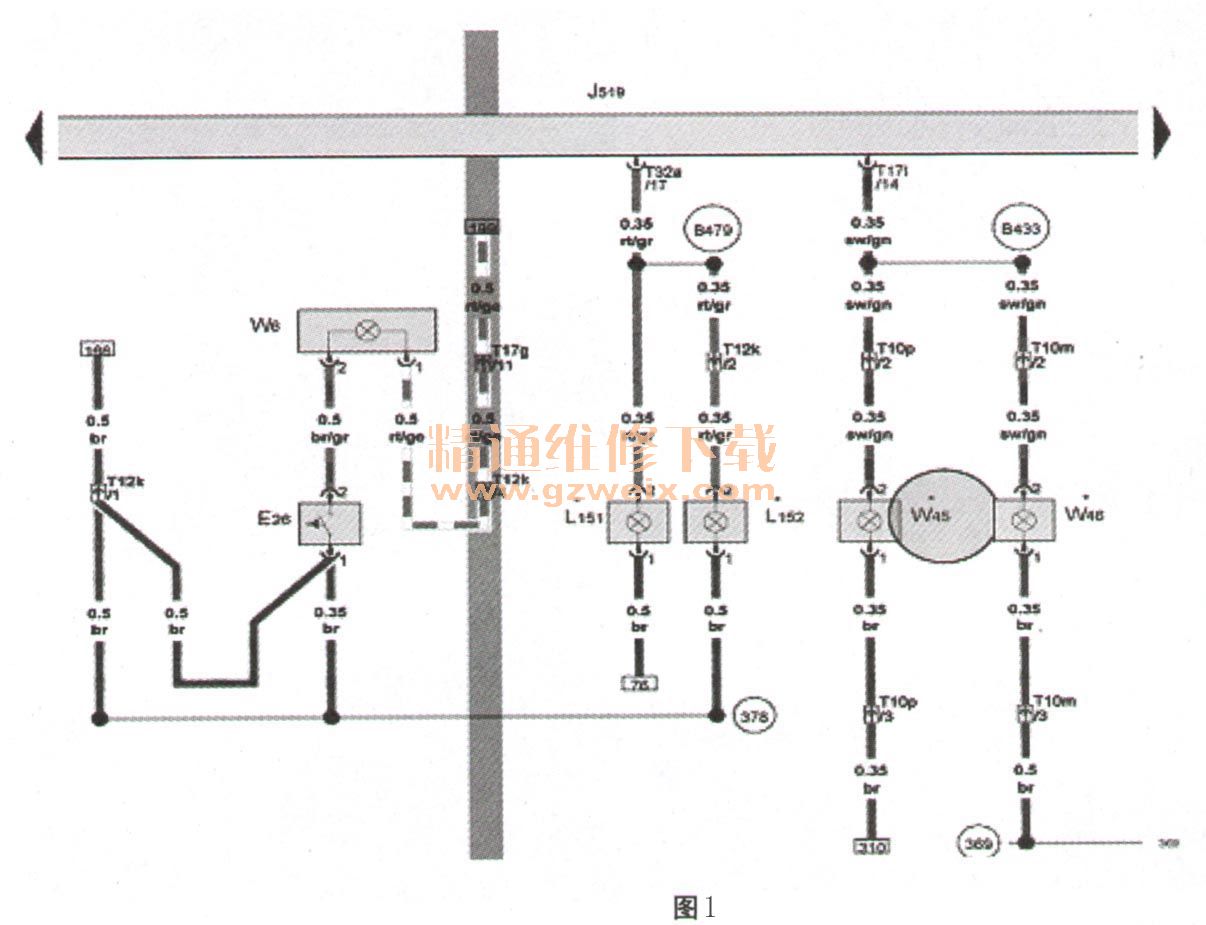

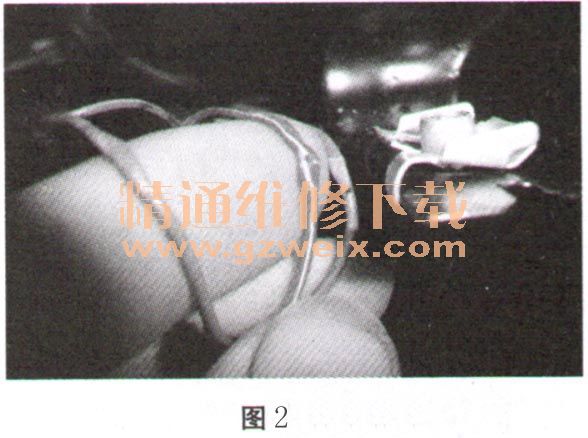

    故障诊断：用VAS5051 B引导性故障查询压缩机电磁阀有故障，根据引导查找电路图（如图1所示），压缩机电磁阀由J519供电，检查保险丝发现左侧保险丝盒红色支架第7号的J519保险丝熔断，更换相应保险丝马上又熔断，如此可见某个用电设备供电导线对地短路。根据电路图对故障部件进行检查，发现J519至行车喇叭的供电导线正常，没有对地短路。再检查J519至压缩机调节阀的导线也正常，最后检查车内照明供电导线发现导线与搭铁相通，于是拆下车内顶灯检查没有发现异常，然后拆下右前杂物箱发现杂物箱右下角固定螺丝与杂物箱灯电源线压在一起，导致电线绝缘皮破损（如图2所示），与固定螺丝支架短路，处理破损的线束后故障解决。



    故障排除：处理破损线束。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
