一辆行驶里程约16.9万km，搭载2. 0T汽油直喷发动机，发动机型号为BPJ，采用手动变速器的换挡形式的奥迪A6L轿车。该车到我站报修：1．起步辅助系统故障，启动困难。2 . MMI黑屏不能正常使用。检查发现故障和客户描述一致一，使用VAS-5052读取故障码分别为：离合器位置传感器不可靠信号和光学数据总线断路。经检查确定起步辅助系统故障是因离合器位置传感器损坏所致，更换后故障排除。

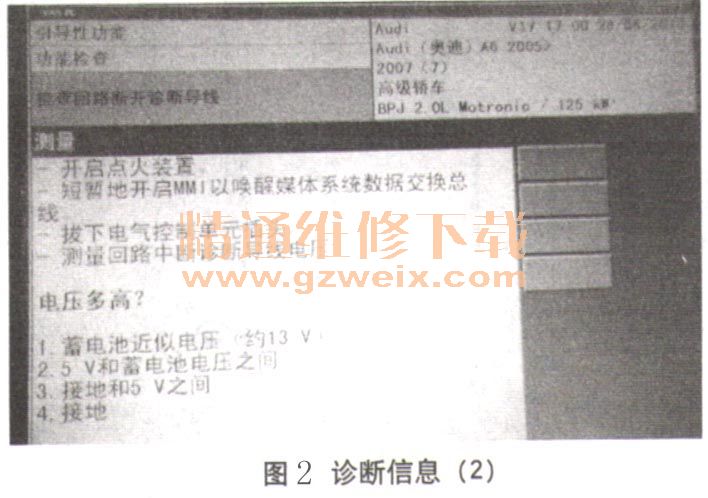

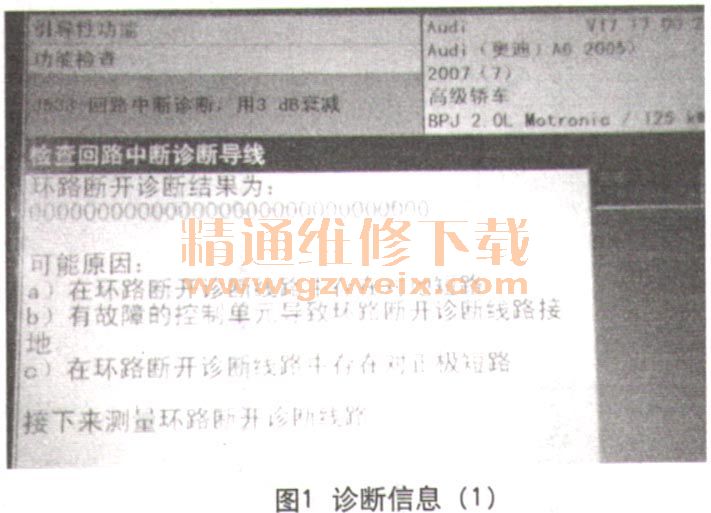

    由于该车自行在外加了导航、DVD、电话等辅助装备，经过客户同意将其加装的辅助设备全部拆除后维修。接下来把心思全部集中在MMI黑屏的故障上，使用诊断电脑的引导性功能19一数据诊断接口的回路诊断3db进行一次光缆的环路诊断，结果却无法得到正确的故障来源，得到的却是光缆不能够正常进行（如图1、图2所示），而且提示分别拔下各控制单元的插头进行电源电压的检查。按其提供的检查方法进行检查，得到的结果全部是正常的。就在此时发现MMI操作控制单元E380的操作按钮的指示灯不亮，打开灯光仍然不亮，怀疑该控制单元损坏并尝试替换，无效。继续检查并尝试更换了J523前部显示控制单元，仍然无效。就在一筹莫展之时，突然想起维修信息娱乐系统的专用工具6186光缆代替工具

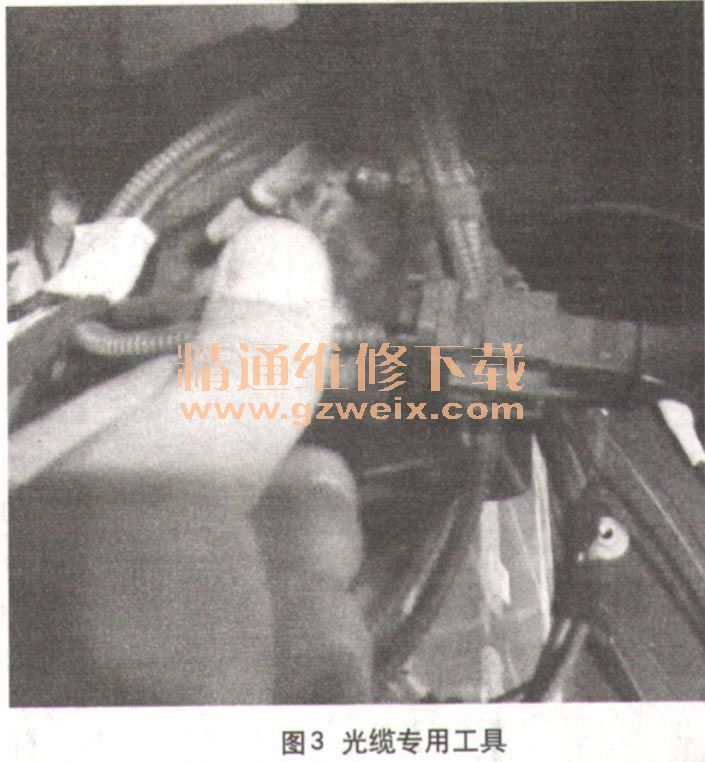

  （如图3所示），并逐一替换信息娱乐系统的光缆，使其构成一个完整的回路。就在替代R一收音机时，MMI能够正常工作了。反复测试检查，确定故障现象是由R-收音机损坏所造成。

    经客户同意更换后故障排除。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
