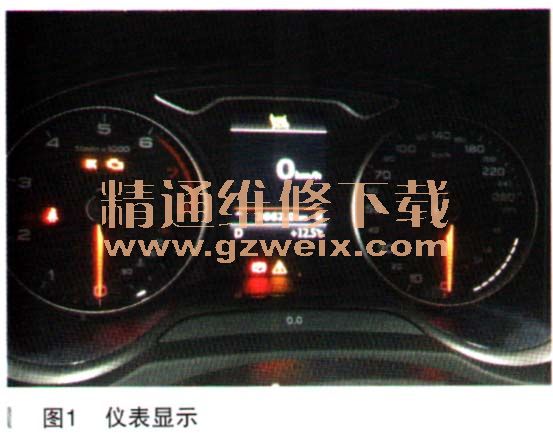

一辆行驶里程超23.3万km，配置自动变速器的2005年奥迪Q5。客户反映：该车辆在行驶过程中手制动灯点亮，车辆为新购车辆才行驶3000km。仪表故障如图1所示。

    故障诊断：启动车辆，仪表显示手制动灯，确认故障现象存在。

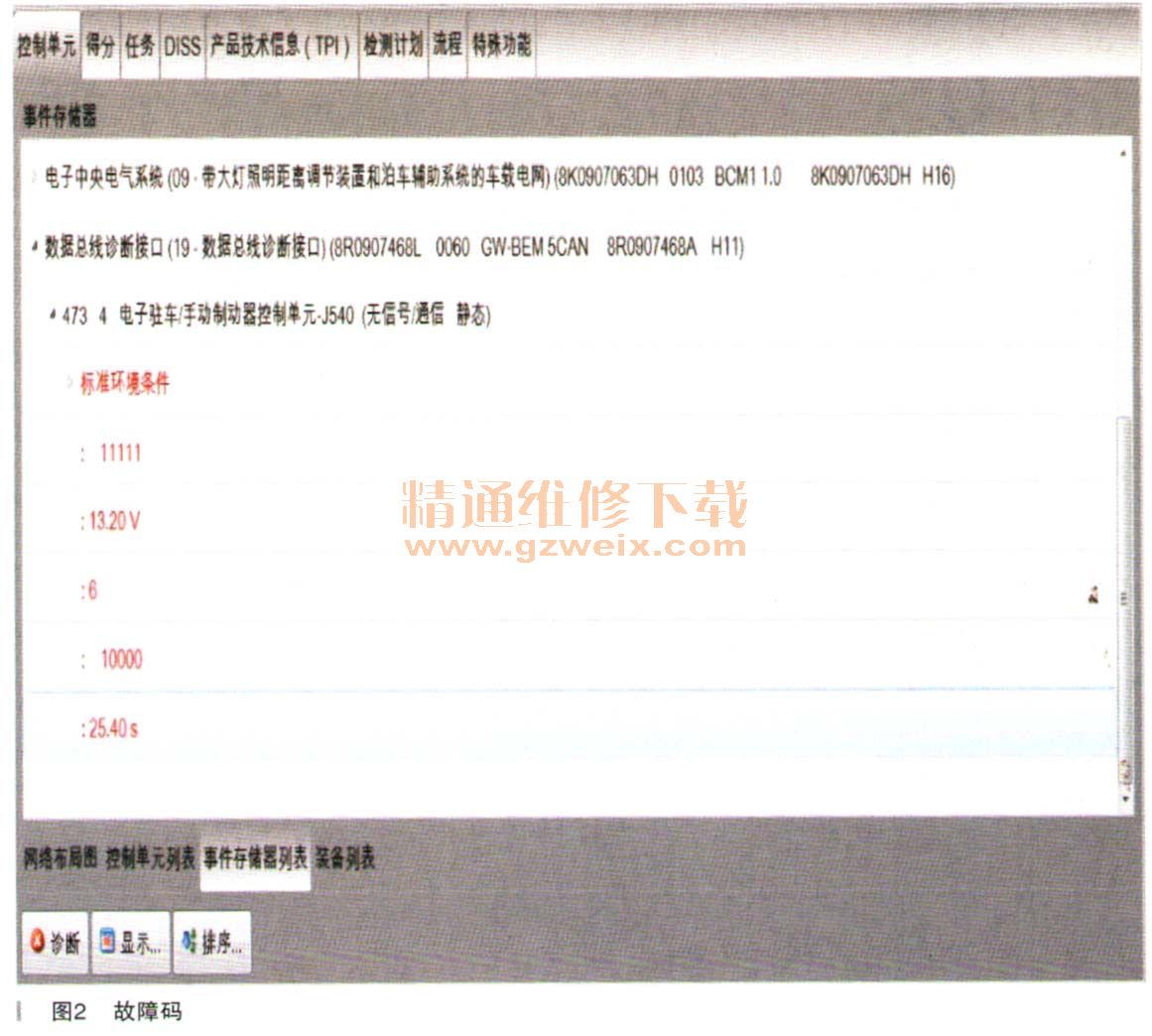

    连接诊断仪读取车辆故障码：电子驻车/手动制动器控制单元J540（无信号/通信，静态），如图2所示。

    根据车载电网控制单元故障码，分析可能有以下几个原因：
    .电子驻车/手动制动器控制单元J540故障
    ·电子驻车/手动制动器控制单元J540供电及线路故障
    ·CAN线路故障
    ·网关控制单元故障
    ·其他故障

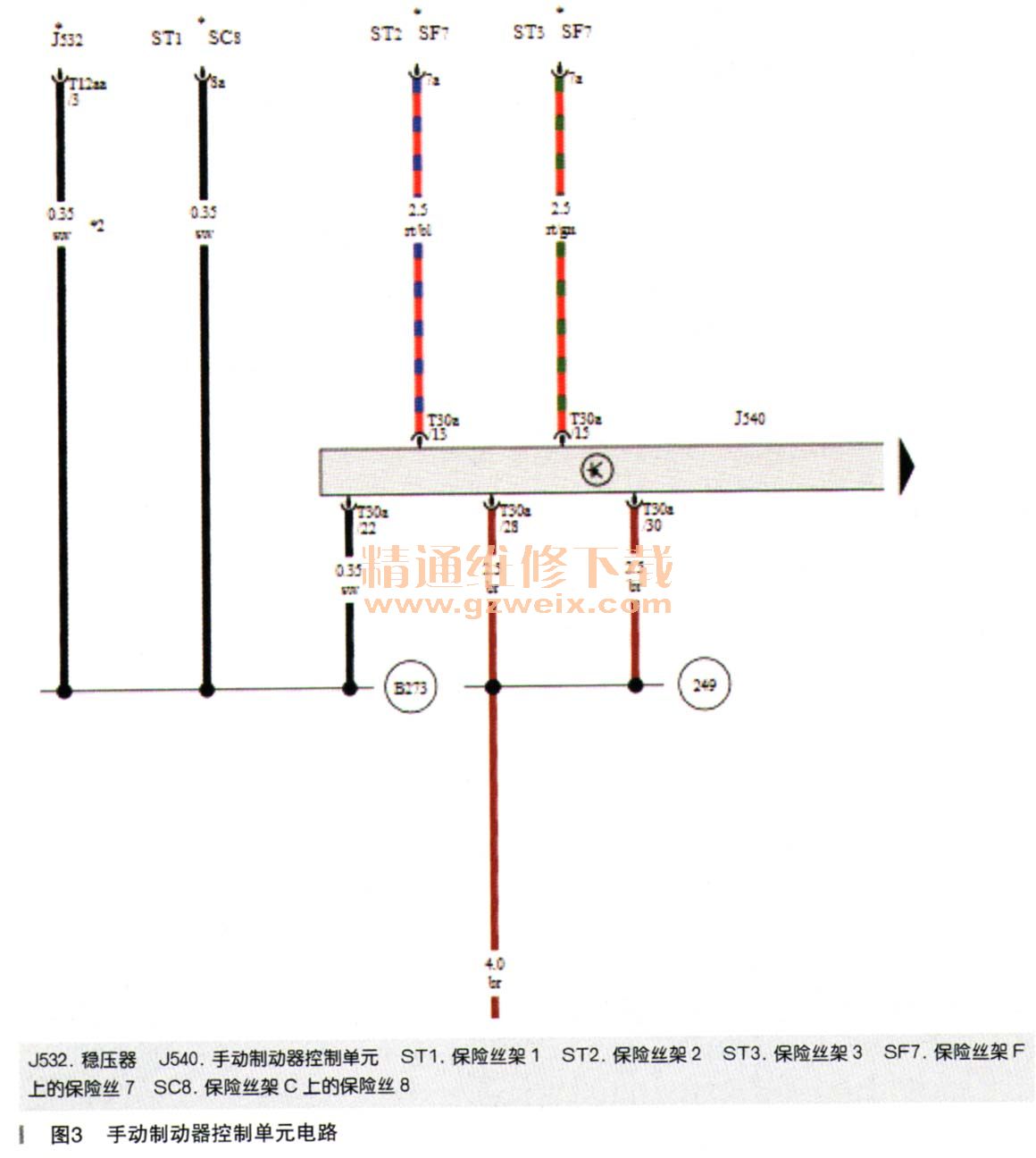

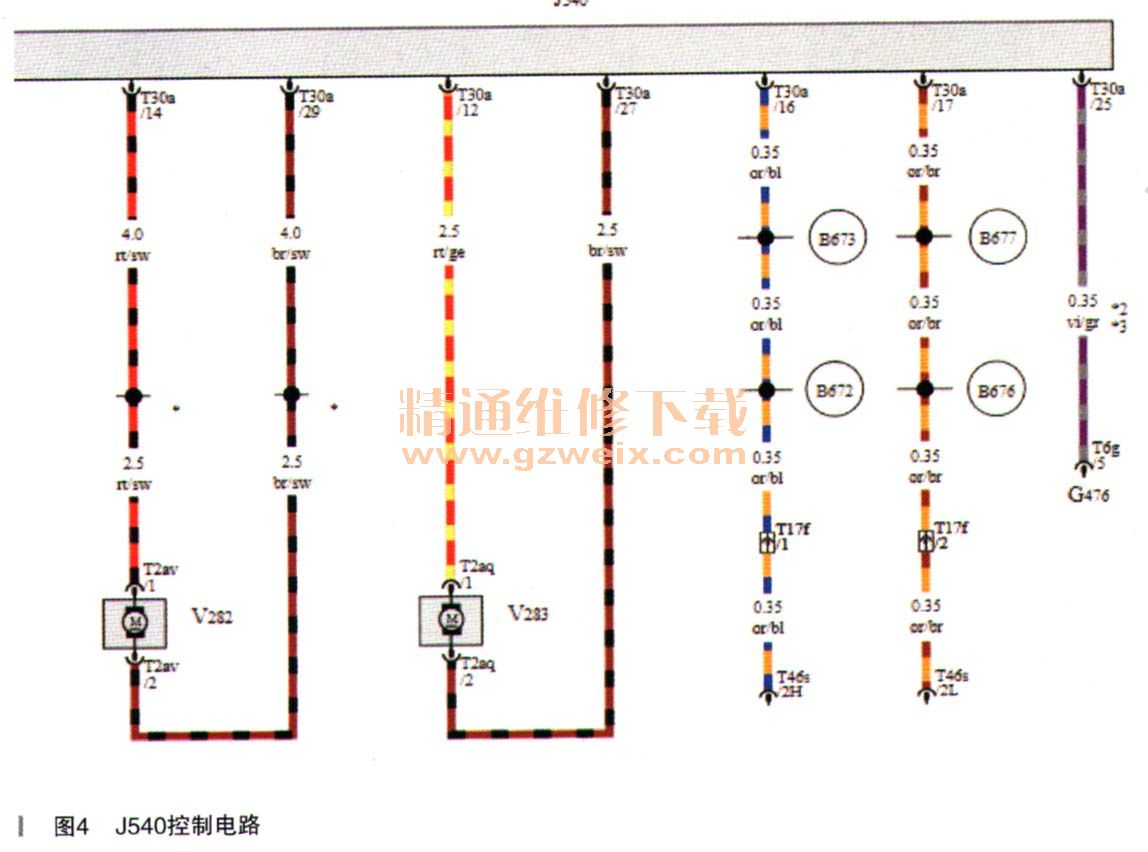

    相关电路图如图3、图4所示。



    根据电路图，对电子驻车/手动制动器控制单元J540供电进行检查，保险丝正常，搭铁正常。
    检查网关控制单元供电、搭铁及通信正常。

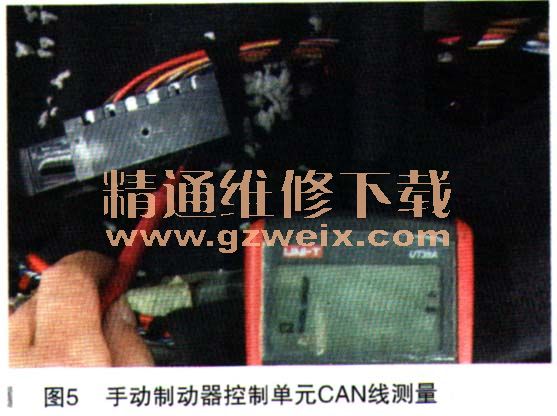

    检查通信CAN高线和CAN低线，发现从网关到电子驻车/手动制动器控制单元J540的CAN高线和CAN低线均断路。该车为新车，才行驶3000多千米就出现CAN高线和CAN低线同时断路。考虑是不是线路插脚错误造成的。仔细核对车型针脚号码后重新测量，结果是一样的，确认该车故障出在网关到电子驻车/手动制动器控制单元J540的CAN高线和CAN低线断路，如图5所示。
