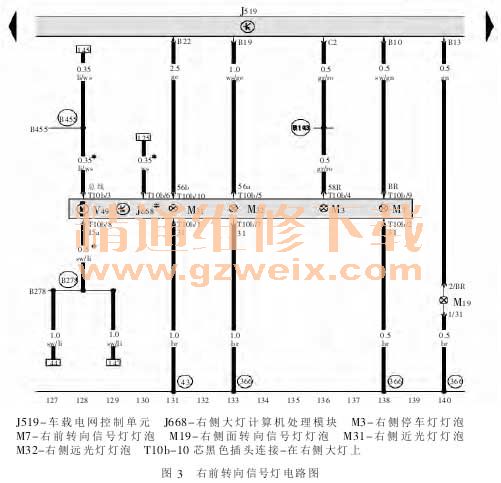

左前转向信号灯电路图(如图 2所示),左前转向灯泡 M5 由车载电网控制单元 J519 控制 B12 端子供电。左侧面转向信号灯灯泡 M18,由车载电网控制单元 J519 控制 B15 端子供电;右前转向信号灯电路图(如图 3 所示),右前转向信号灯泡 M7由车载电网控制单元 J519 控制 B10端子供电。

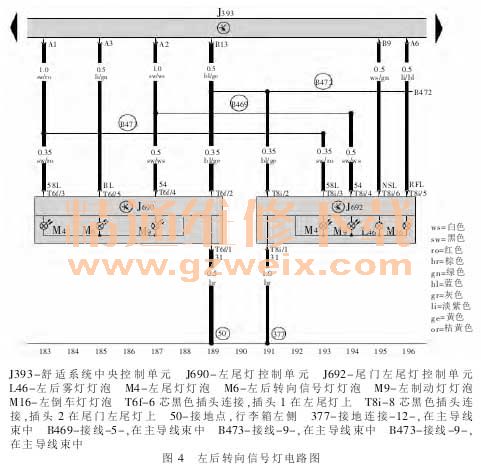

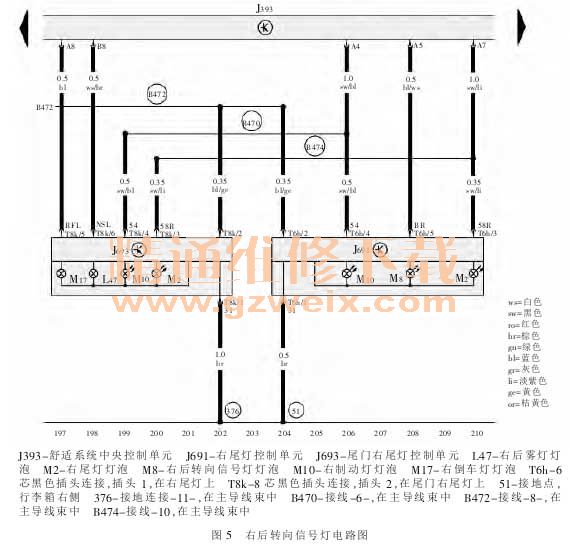

右侧面转向信号灯灯泡M19,由车载电网控制单元 J519 控制 B13 端子供电。左后转向信号灯电路图(如图 4所示),左后转向信号灯泡 M6,由舒适系统中央控制单元 J393 控制 A3端子供电;右后转向信号灯电路图(如图 5 所示) 右后转向信号灯泡M8,由舒适系统中央控制单元 J393控制 A5 端子供电。

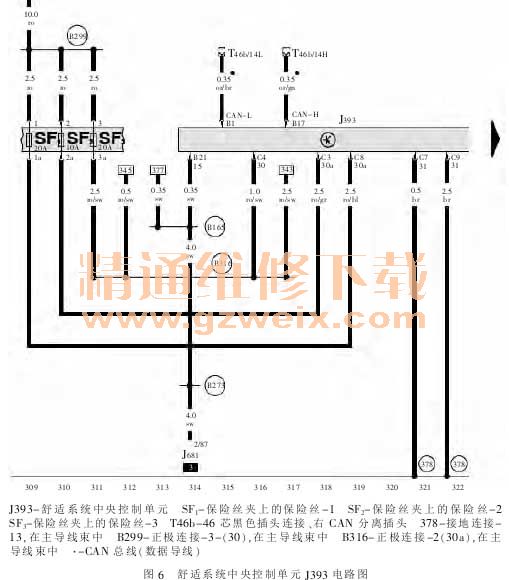

舒适系统中央控制单元 J393 供电电路 (如图 6 所示),电路图中SF1-20A 保险丝(在保险丝座 5 号位置,进入舒适系统中央控制单元 J393C8 端子(红/蓝色线)、电路图中 SF2-10A 保险丝(在保险丝座 6 号位置,进入舒适系统中央控制单元 J393 C3端子 (红/灰色线)、电路图中 SF3-20A 保险丝(在保险丝座 7 号位置,进入舒适系统中央控制单元 J393 C4端子(红/黑色线)。电路图中保险丝SF1 至 C8 端子 、 保险丝SF2 至 C3 端子 、 保险丝SF3 至 C4 端子共 3 路常火线为舒适系统中央控制单元 J393 供电。其中:C4端子 1.0 mm2(红/黑色线)为控制后部智能电源模块关闭辅助功能供电;C3 端子 (红/灰色线)、C8 端子(红/蓝色线) 两路 2.5mm2主火线,为舒适系统中央控制单元 J393 C3 端子、C8 端子供电,以便 J393 分别控制 J690、J691 左右 2侧后转向灯的工作状态。

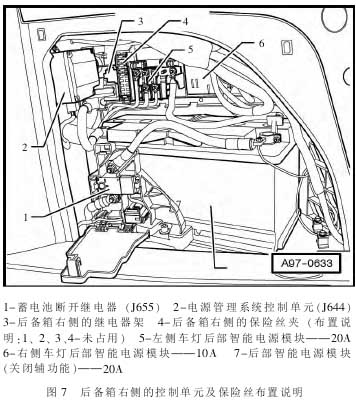

后备箱右侧的保险丝座的布置(如图 7 所示)5号位置 20A 保险丝(在电路图中是 SF1 保险丝)是左侧车灯后部智能电源模块控制保险丝,6 号位置10A 保险丝(在电路图中SF2 保险丝) 是右侧车灯后部智能电源模块控制保险丝,7 号位置 20A 保险丝(在电路图中 SF3 保险丝)是后部智能电源模块关闭辅助功能保险丝。
通过对舒适系统中央控制单元J393,转向信号灯光控制电路图的了解和分析,得知前转向灯由车载电网控制单元 J519 控制,后转向灯由舒适系统中央控制单元 J393 单独控制,下面对舒适系统中央控制单元J393,控制的后转向信号及线路进行检查。
1)检查舒适系统中央控制单元J393 的编码是否正确
便捷系统中央控制单元 J393 的编码不正确,则会产生有关车灯和照明故障的故障代码存储,检查结果控制单元编码是正确的。
2)检查左后转向灯接地线及控制信号故障。
测量左后转向灯接地线,接地良好,无接触不良现象;检查左后转向灯连接器 5 端子(紫/绿色线)没有控制供电火线。说明给左后转向灯(LED 发光二极管) 供电及线路方面有故障存在。
3)检查左转向灯至舒适系统中央控制单元 J393 的线束及连接器故障。
在行李箱右后侧找到舒适系统中央控制单元 J393,检查到左后转向灯的线束,线束无损坏或断路现象,再检查控制单元 J393 的连接器,3 个连接器都无松动和脱落现象。检查结果舒适系统中央控制单元 J393 线束及连接器都正常无损坏且连接牢固。
4)检查舒适系统中央控制单元J393 输出信号故障。
按左、右后转向信号灯电路图,对比测量舒适系统中央控制单元J393,左、右转向灯控制信号的输出情况,用万用表测量控制单元 J393桔色连接器,A5 端子 (右后转向灯蓝/白色线)有 12V 控制信号输出;当测量 A3 端子时(左后转向灯紫/绿色线)电压为 0.00V 无电压输出。检查结果舒适系统中央控制单元 J393 控制右后转向信号灯部分工作正常,控制左后转向信号灯部分(在转向开关打开或关闭的情况下都无变化)不工作。说明舒适系统中央控制单元 J393控制左后转向信号灯部分不能正常工作有故障存在。
