一辆行驶里程超31.2万km、配置3.2L发动机（AUK）、01J变速器的奥迪A8L轿车。用户反映：该车车辆自从2008年事故车修复后，时仪表上总有灯光报警提示，去过很多修理厂和4S店，一直都没能解决。
    故障诊断：维修技师接车后确认故障现象，连接诊断仪检测故障系统，无故障码存储。维修技师按客户所说打开右侧转向灯开关，听到仪表有一声报警，接着仪表多功能屏开始显示灯光故障报警，此时车辆右前转向信号灯、右侧面转向信号灯、右后转向信号灯都以正常频率闪烁工作，从3个转向信号灯工作频率和亮度上看不出异常现象，就是仪表多功能屏上有报警提示（如图1所示）。打开左侧转向灯开关时仪表显示正常，无报警提示，只要打开右侧转向灯时仪表有报警声和灯光故障提示，有时显示几秒钟后报警提示自动消失，有时报警显示一直存在，需要关闭点火开关后报警提示才能消失，重新打开点火开关不再显示报警，再次打开右侧转向灯开关还是报警。

    由于该车是一辆大事故车，仪表灯光报警现象为多年的老故障，一时无从下手。下面先了解一下奥迪A8L轿车转向信号灯光系统的电路，通过查阅相关电路图来了解分析故障系统。
    奥迪A8L轿车转向信号灯光系统主要由转向信号灯开关E2，左前转向信号灯泡M5、左侧面转向信号灯泡M18;右前转向信号灯泡M7、右侧面转向信号灯泡M19、车载电网控制单元J519、左后转向信号灯泡M7、右后转向信号灯泡M8和舒适系统中央控制单元J393组成。

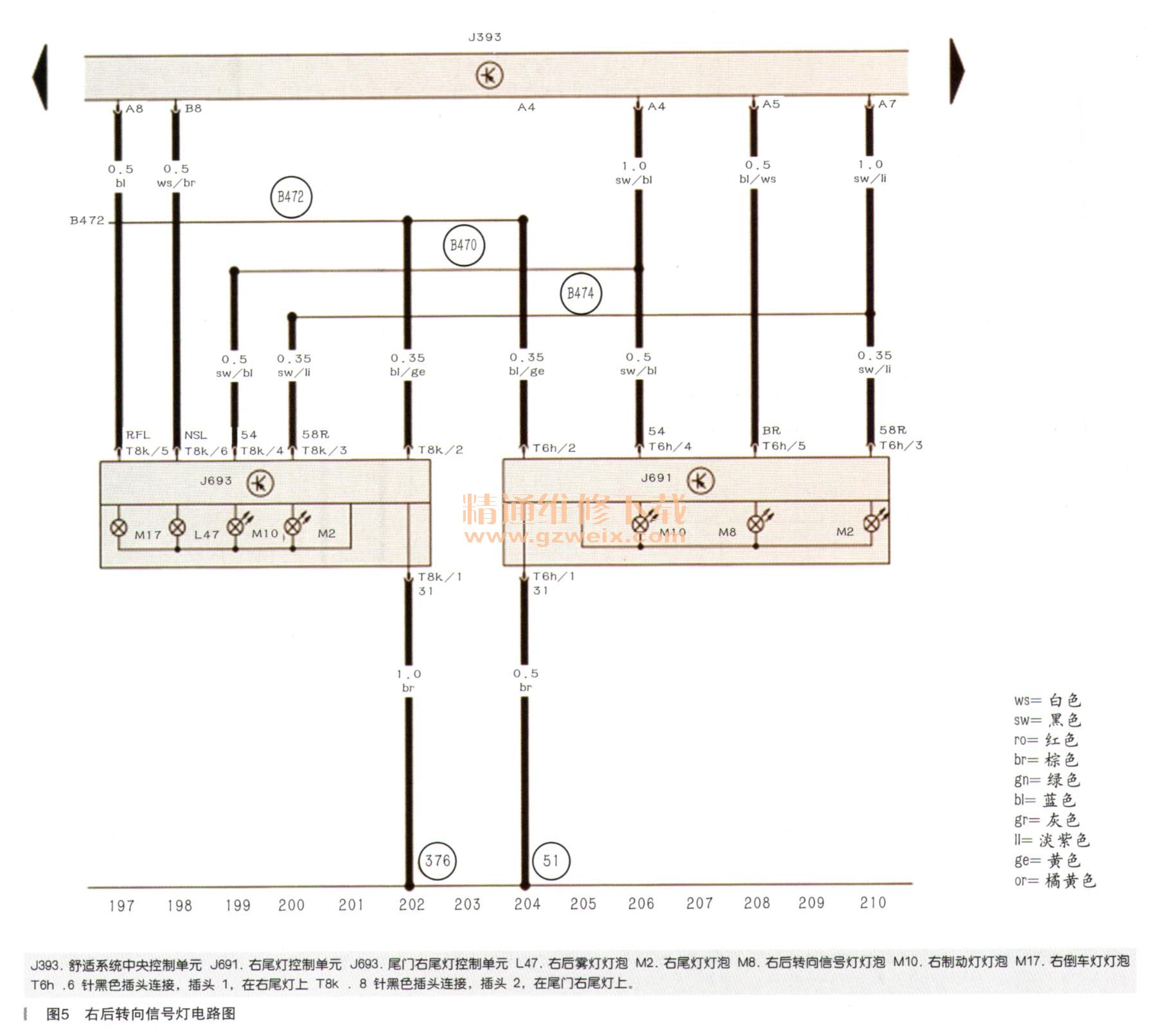

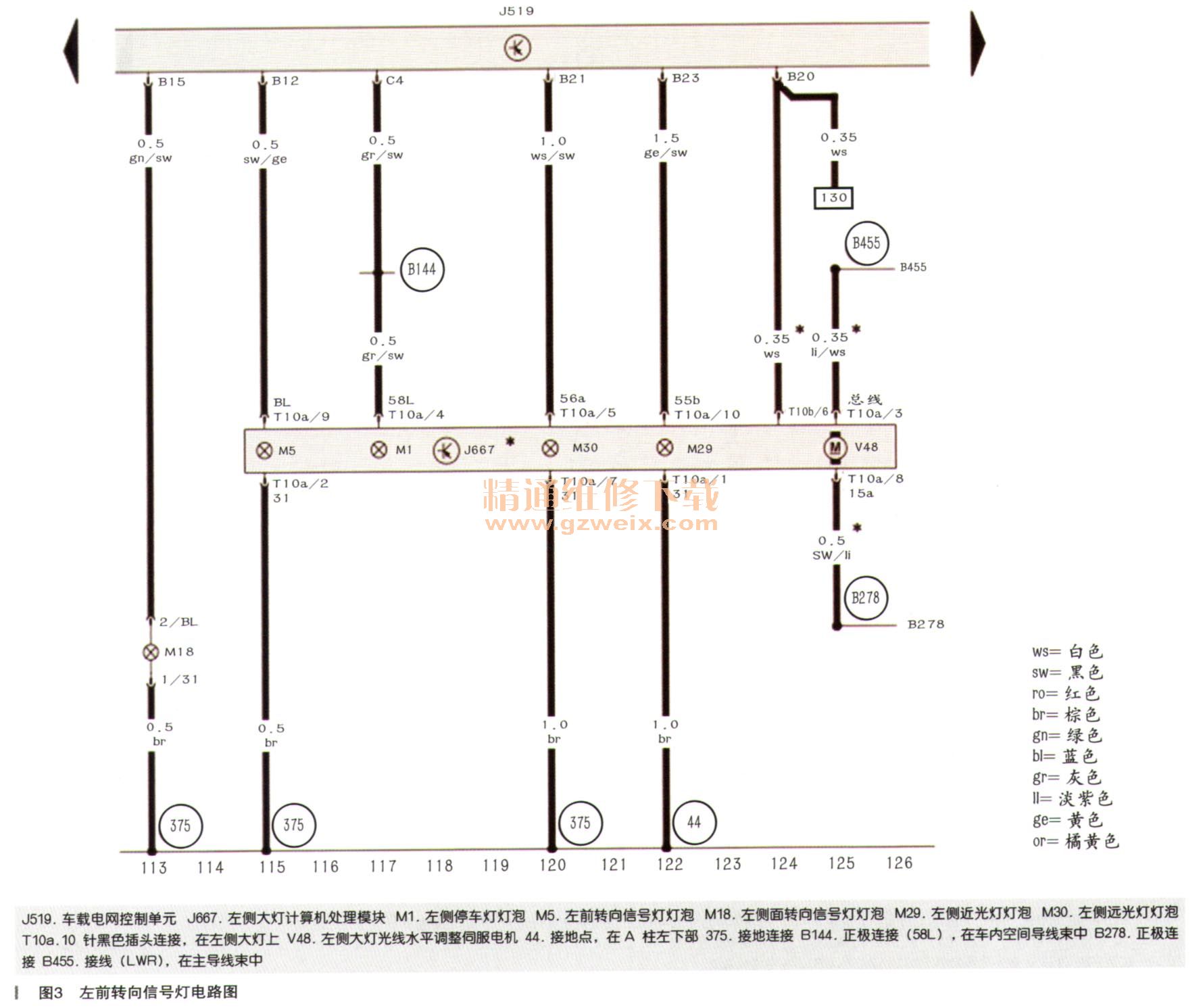

    在奥迪A8L轿车转向灯光系统的转向信号灯开关电路图中（如图2所示），E2是转向灯信号开关，为转向灯工作提供操作信号；在左前转向信号灯电路图中（如图3所示），左前转向灯泡M5、左侧面转向信号灯灯泡M18，由车载电网控制单元J519控制B12端子供电；在右前转向信号灯电路图中（如图4所示），右前转向信号灯泡M7、右侧面转向信号灯灯泡M19，由车载电网控制单动519控制B10端子供电；在右后转向信号灯电路图中（如图5所示），右后转向信号灯灯泡M8，由舒适系统中央控制单元J393控制A5端子单独控制右后转向信号灯。
