一辆行驶里程约15.5万km的奥迪A4L轿车。车主反映：该车后备箱机械锁锁不上。

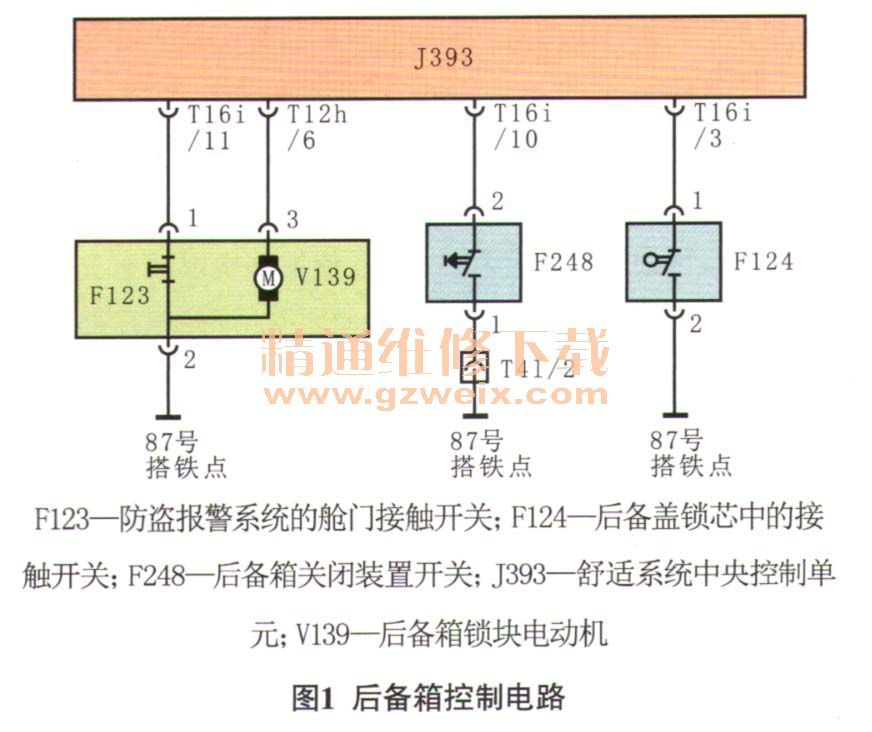

    故障诊断：接车后验证故障现象，发现把机械锁转到上锁位置后，按压后备箱开锁按钮可以打开后备箱。分析认为导致该故障的可能原因有机械锁损坏、后备箱锁块内部损坏、舒适系统中央控制单元（J393）内部故障、后备盖锁芯中的接触开关（F124）损坏或相关线束故障。拆开后面的饰板后备箱机械锁，发现后备箱机械锁锁块有点发卡，厂内刚好有一辆同配置的事故车，调换锁块后试车，故障依旧；根据电路图（图1）检查后备箱锁块电动机（V139）和防盗报警系统的舱门接触开关（F123）的相关线路，正常。查阅资料得知，当机械锁转动到锁止位置时，把后备盖锁芯中的接触开关（F124）的触点顶住，F124由“断开”变为“导通”，J393接收到F124反馈的信号后便会禁用后备箱把手按键的解锁功能。查阅电路图（图1）可知，F124的信号线与J393的端子T16i/3相连接，检查J393的端子T161/3至F124之间的线路，发现该信号线不导通，由此确定开关F124的线路有故障。经过逐步排查发现，后备箱盖活动橡胶管中的线由于后备箱盖长时间开关造成线路断开。

    故障排除：将断开的线重新焊接好后试车，故障排除。
    相关资料：2016年奥迪原厂维修信息系统ELSA 5.3
