一辆搭载CMD发动机和OBK自动变速器的2012年奥迪A8L轿车。该车天窗和遮阳帘均无法打开。

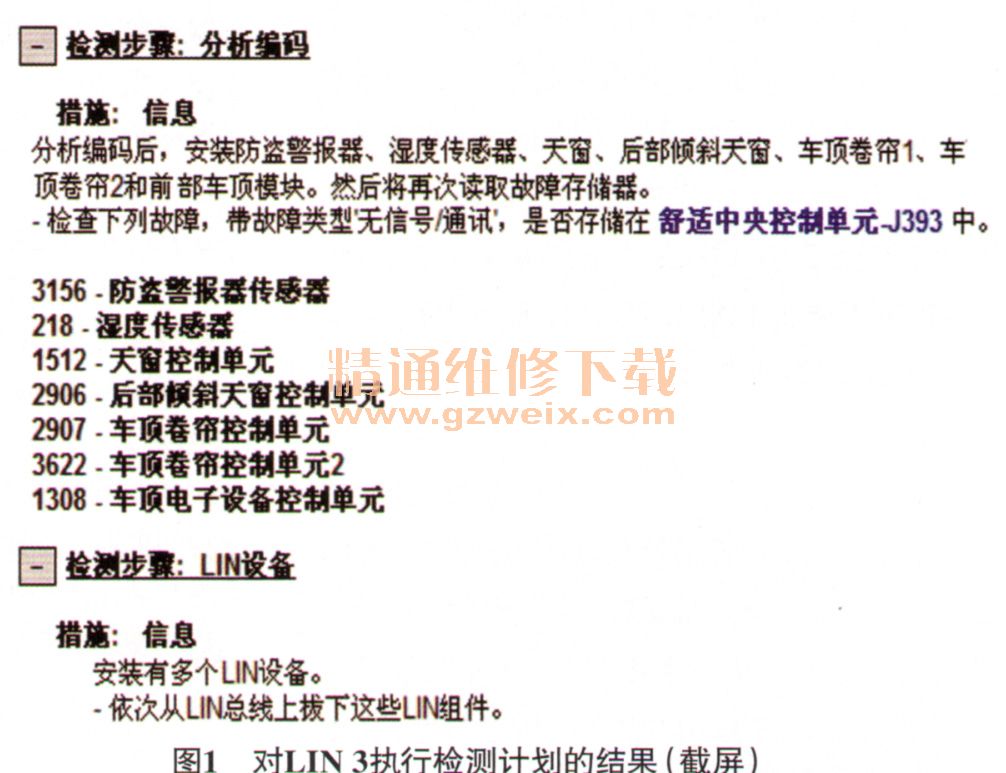

    故障诊断：连接故障检测仪（VAS 6150C），进行引导型故障查询，检测计划结果为：无天窗控制单元（J245）或错误的基本设置；本地数据总线3 （LIN 3）电路电气故障。首先执行J245的基本设置，天窗无动作，基本设置无效；对LIN 3执行检测计划（图1），发现LIN 3上的元件有防盗警报器传感器、空气湿度传感器、J245、后部倾斜天窗控制单元、车顶卷帘控制单元、车顶卷帘控制单元2和车顶电子设备控制单元。LIN 3上的任一元件出现故障，均有可能导致整个LIN 3瘫痪，于是准备逐一断开LIN 3上的元件进行检查。

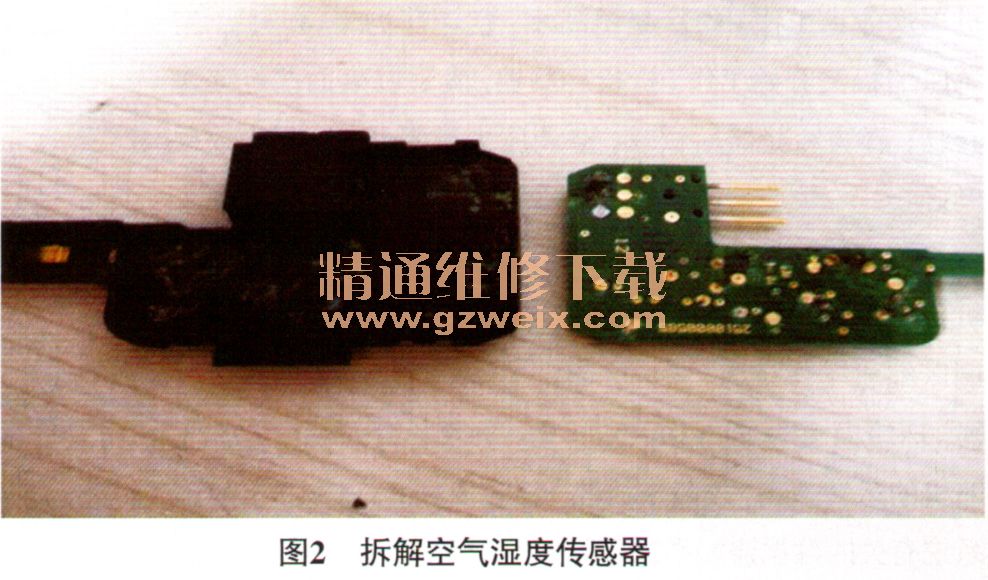

    打开ELSA查看LIN 3上各元件的安装位置，秉着“由易到难，由简入繁”的原则，决定从空气湿度传感器查起。拆下车内后视镜，脱开空气湿度传感器，发现天窗功能恢复正常，推断空气湿度传感器损坏。拆解空气湿度传感器（图2），发现其内部进水，电路板大面积腐蚀。

    与客户沟通得知，前几天刚给该车贴过膜，推断空气湿度传感器内部的水是贴膜时进入的。
    排除方法：更换空气湿度传感器。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
