一辆行驶里程约8.3万km的2013年奥迪A6L轿车。用户反映：该车空调不出风。
    检查分析：用奥迪原厂故障诊断仪ODIS检测，显示“空调局域网LIN数据总线故障”。新款A6L空调系统使用LIN局域网控制。空调风门伺服电机、鼓风机控制单元通过LIN线与J255空调控制单元连接，简化了系统，减少了导线。

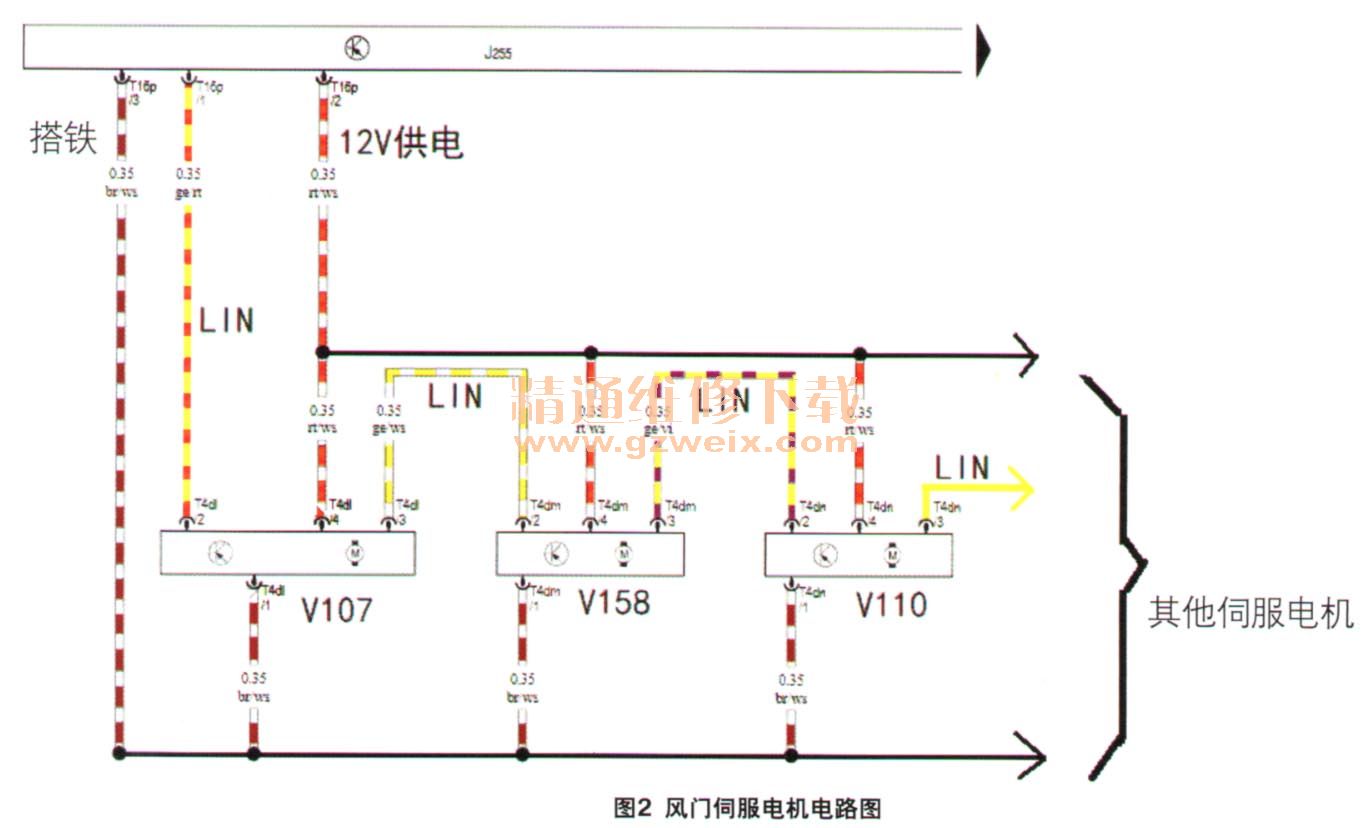

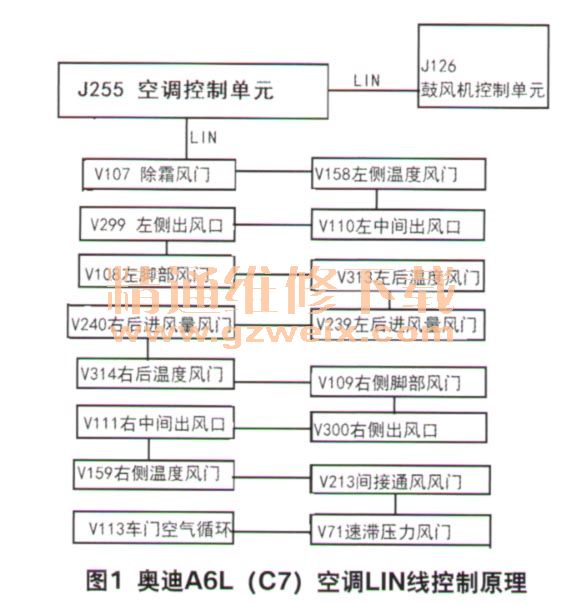

    该车空调系统有2套LIN线，控制原理如图1所示。从图中可以看出：J126鼓风机控制单元通过一条单独的LIN线和J255空调控制单元通讯；有16个风门伺服电机通过串联的形式和J255空调控制单元通讯（图2）。



    通过以上原理分析，此故障有以下几种可能原因。
      （1） J255空调控制单元损坏或J255供电、搭铁故障。
      （2） LIN导线故障，断路或短路。
      （3）某个风门伺服电机损坏。
    本着由简入繁的原则，拆卸前排乘客侧储物箱，观察伺服电机未发现异常。拆卸加速踏板上面的饰板，发现左侧2个风门伺服电机模块本身及插接器上有明显油状液体。顺着液体来源检查，判断是从出风管接口位置流下来的。
    经询问用户，该车上个月在别处做过空调杀菌清洗。据此分析，是做空调清洗时使用了油状杀菌喷剂，由于喷入过量，流入风门伺服电机模块造成短路。
    故障排除：将2个左侧风门伺服电机模块拆解清洗。装复后试车，故障排除。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
