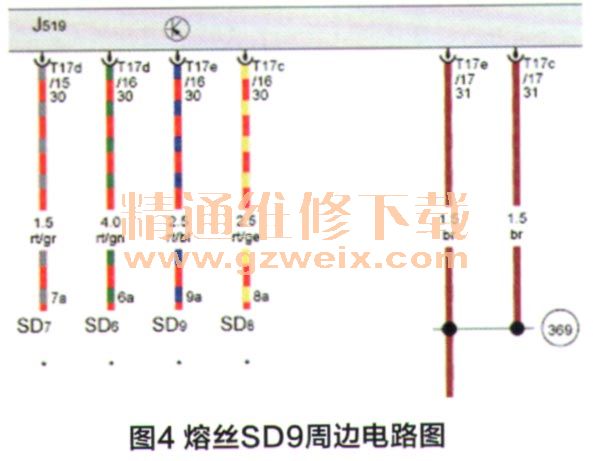

这时，笔者开始检视自己的检查过程是否存在纰漏。线路检查方面应该没什么毛病，都是按照维修手册上的电路图来测量相关的电压、电阻。想到这里，笔者突然想起来起初检查熔丝的时候是万用表的通断挡，而正常情况下应该是用欧姆挡来测量。于是笔者又用欧姆挡重新测量熔丝，发现熔丝SD9出现了断路的情况，而熔丝SD9正是给J519供电的30＃端子。相关电路图如图4所示。

    更换SD9号熔丝及右前大灯总成后，该车故障被彻底排除。
    维修小结：遇到故障要先细读故障码，因为每一个故障码都事出有因，笔者在诊断后期才发现检测仪上的故障码“00927右侧端子30断路”的提示。另外，在排查过程中要正确使用相关检测工具，不能跟随经验来。如果一开始笔者就认真阅读故障码提示信息，并正确使用万用表，在诊断该车故障时就不会走那么多弯路。
维修点评：该车故障其实很简单。正如作者维修总结中提到的一样，如果在排除故障之前，作者能认真分析故障码含义，诊断此故障时就不会走那么多弯路。
      汽车车外照明系统的常见故障点无外乎灯泡、电源、搭铁、线路、控制模块等。既然故障码的含义指向了车外照明系统电源故障，第一步就应该检查照明系统的熔丝，检查熔丝最有效方法是拔下熔丝用万用表欧姆挡或二极管档去检测熔丝的好坏。第二步通过左右大灯对换就可判断右前大灯损坏。
    如果作者了卿519损坏会伴随以下故障码出现：00003-控制单元故障；00910-危险警告灯系统的警示灯一K6电路电器故障；00927-端子30右侧端子断路；00979-前大灯近光灯、右侧一M31电路电器故障；01336一舒适系统数据总线组没有信号／不通讯；02895一左侧LED模块，日间行驶灯及侧灯供电电路电器故障，那么，作者就不会怀疑J519有损坏的可能了。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
