一辆行驶里程约8.1万km、配置CDN发动机、OAW变速器的奥迪A6L轿车。该车仪表显示手制动灯。
故障诊断：检测故障码B201000  无基本设置、C100D12左侧停车制动器电机供电电压，对正极短路，如图1所示。

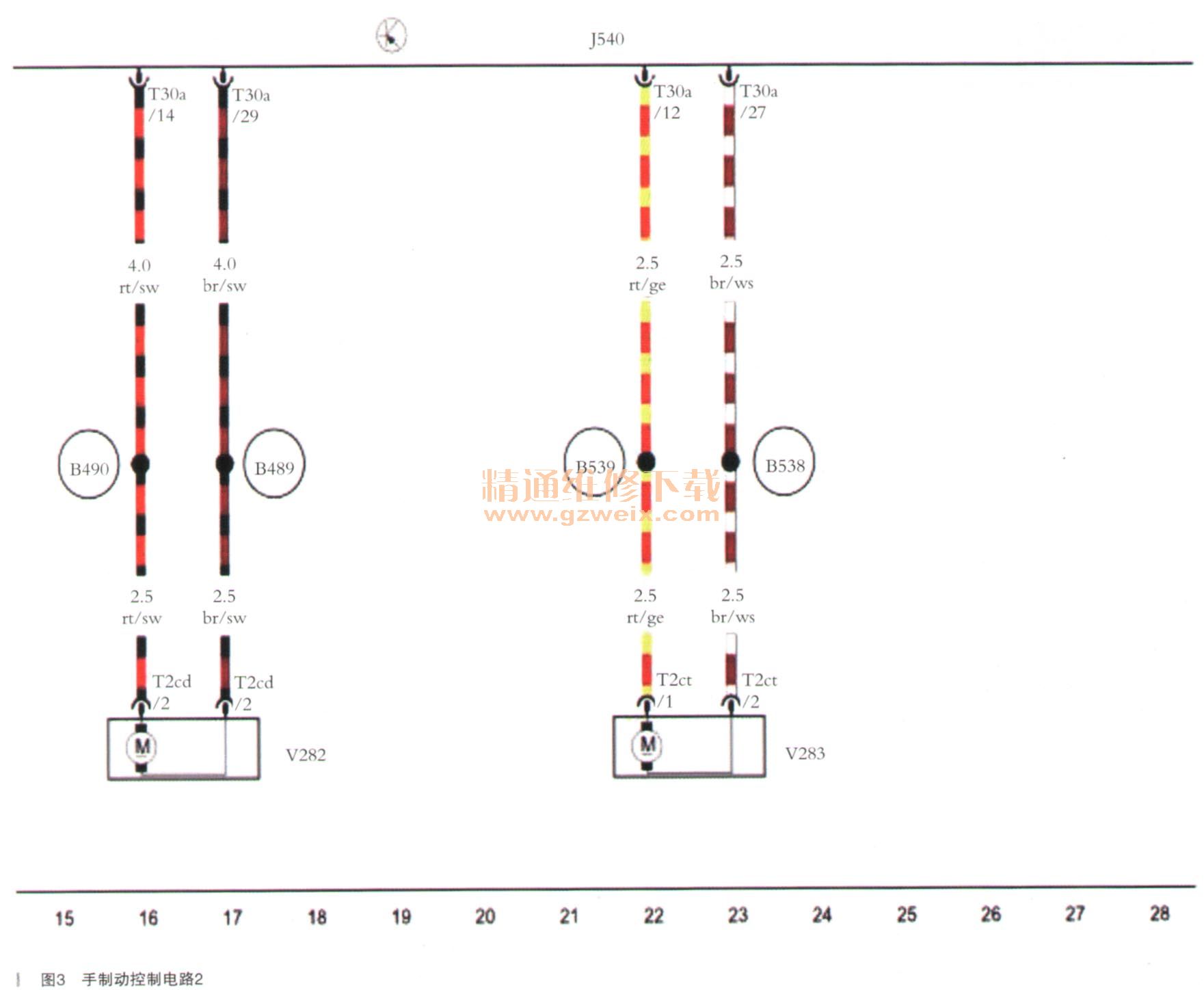

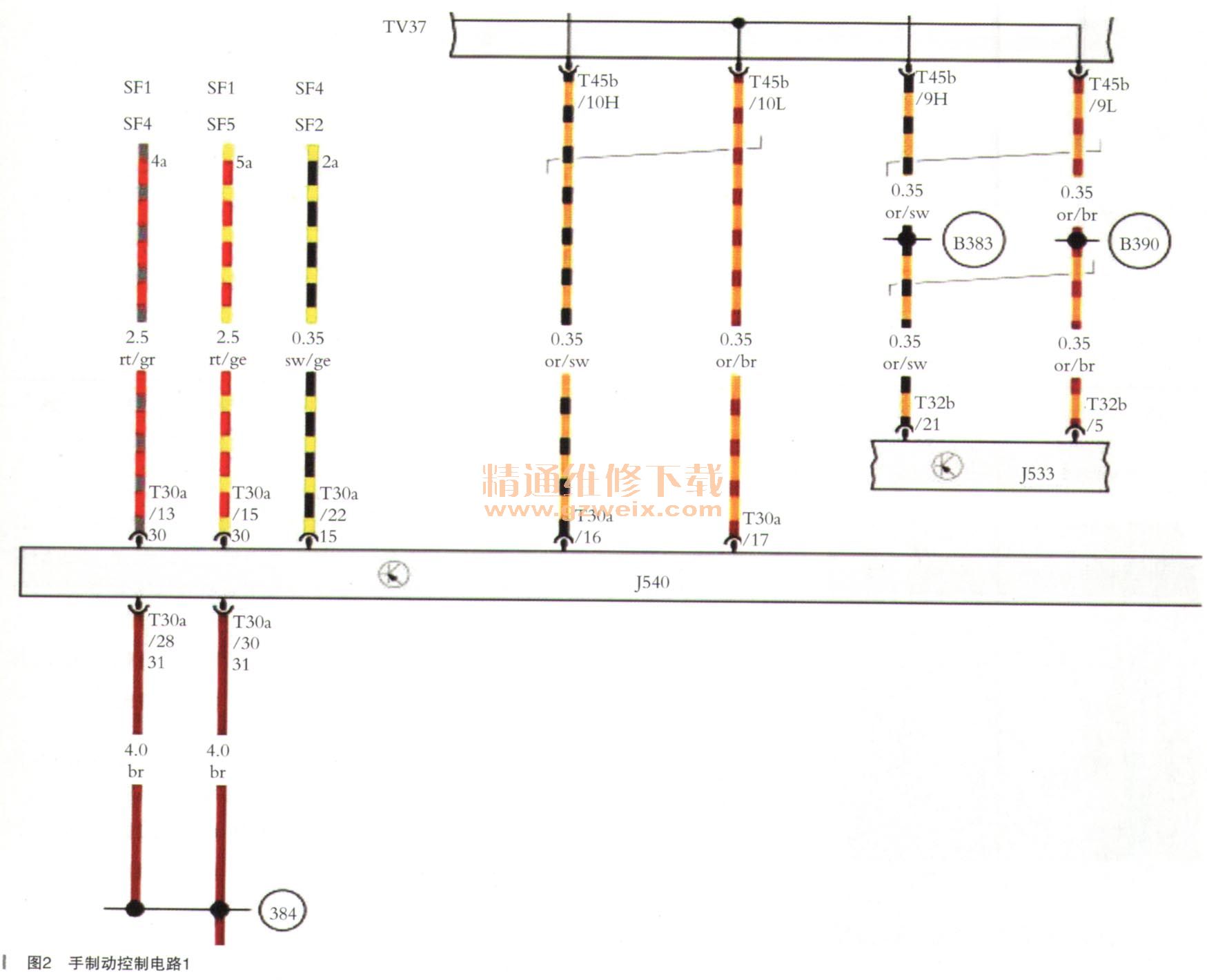

      手制动控制电路图如图2、图3所示。



     故障原因分析：
    ·控制单元J540故障
    ·左侧手制动电机V282故障
·控制单元J540到左侧手制动电机V282线路故障
      检查保险SF4、SF5和SF2均正常，端子T30/28和T30/31为接地端子正常，通信线路正常。检查控制单元J 540到左侧手制动电机V282线路正常，无断路和短路现象。相关线路都无异常情况，维修技师依次更换了控制单元J540和左侧手制动电机V282，试车故障依旧。相关控制元件均已更换，线路检查正常。此时维修陷入僵局，维修技师找到笔者，希望笔者能提供帮助。
    由于相关的硬件均已更换，检查重点放在线路上。检查控制单元J540到左侧F制动电机V282线路，

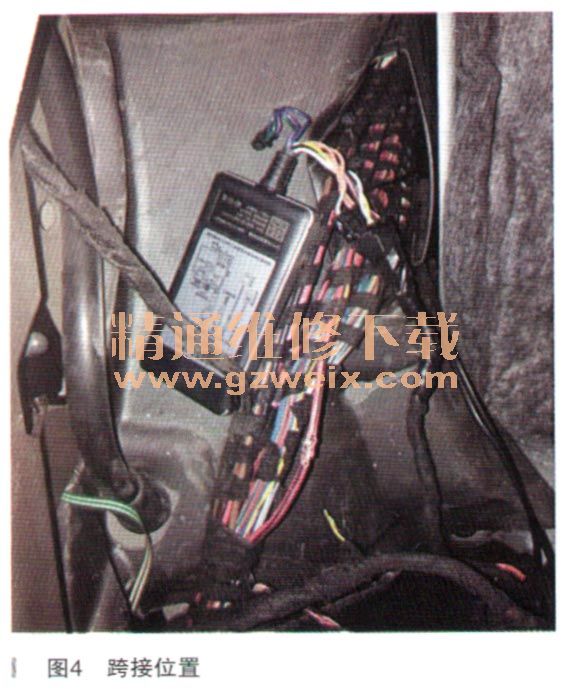

  通断测帚没有问题，但是对地测量时发现左侧电机红黑线和地线之间有电阻，不正常。对整个线路再次检查发现后座椅加装GPS线路跨接在左侧手制动线路中的红黑线上，如图4所示。

    故障排除：拆除加装的GPS并修复线路，故障排除。
    故障总结：加装引起故障很多，首先要排除加装再检查其他故障会起到事半功倍的效果。线路检查一定要仔细测量，方能快速准确排除故障。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
