一辆行驶里程约6800km、配置02E变速器的奥迪Q3 SUV。用户反映:该车正常行驶中空调不工作,鼓风机不运转的偶发现象。
故障诊断:诊断仪读取故障码为“VAGO1273,新鲜空气鼓风机断路/对正极短路,间歇性问题”,如图1所示。

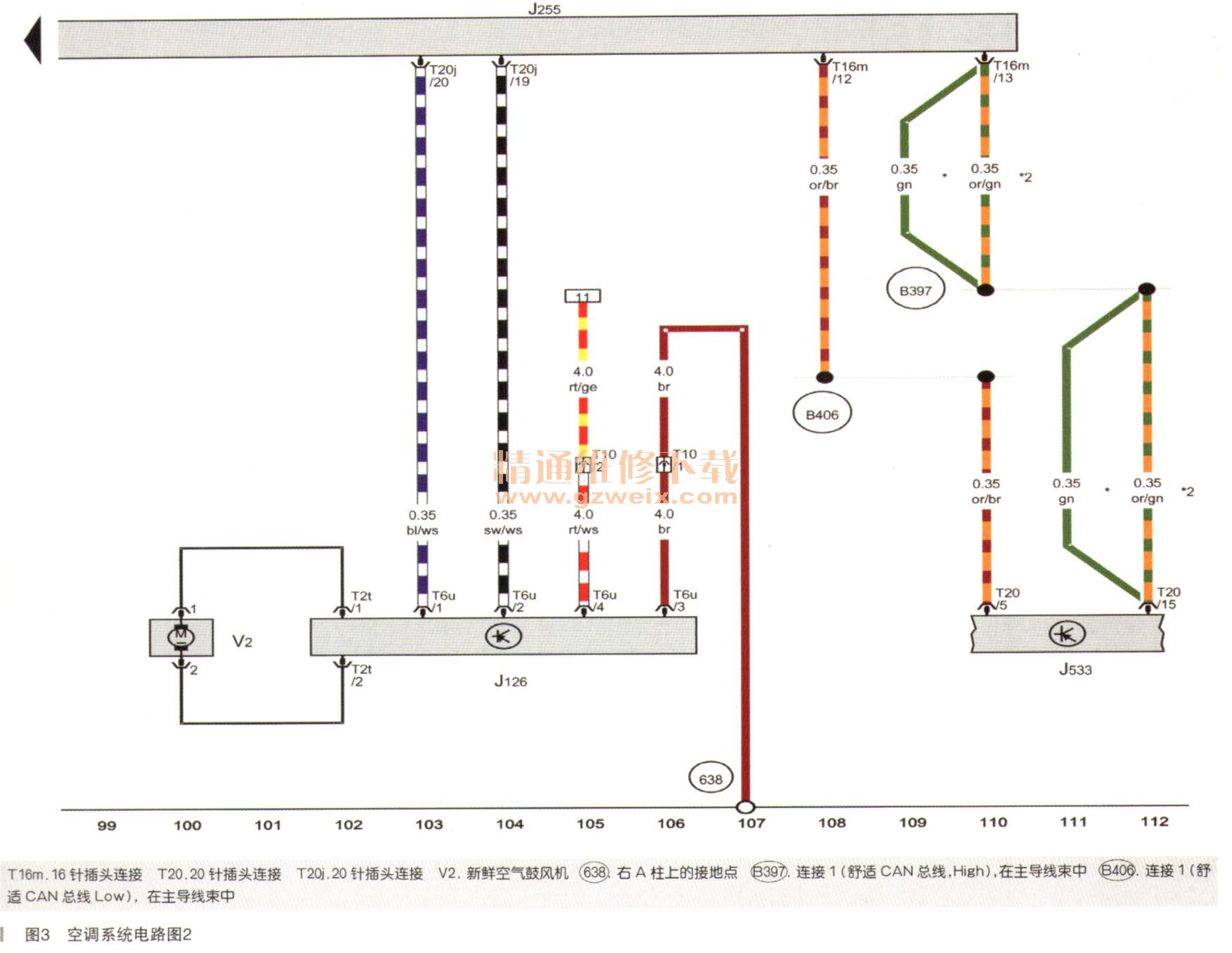

该车为带自动调节的空调器,新鲜空气鼓风机控制单元和鼓风机电路如图2、图3所示。
故障原因分析:
·新鲜空气鼓风机控制单元或者鼓风机内部故障
·全自动空调控制单元故障
·线路故障
·其他
维修技师检句126新鲜空气鼓风机控制单元供电,SA5-SC50-T10/2正极输入没有故障,测量T10/2和T10/1之间电压为蓄电池电压,正常。
检查J126新鲜空气鼓风机控制单元的T6U/ 1到J255全自动空调控制单元的T20J/20,J126新鲜空气鼓风机控制单元的T6U/2到J255全自动空调书制单元的T20J/19的线路均未发现问题。
在相关检测都没有发现问题的情况下,维修技师尝试更换了带J126新鲜空气鼓风机控制单元的鼓风机总成,交予客户使用。一个月后客户来店反映故障依旧。并且故障频率不定,也没有任何规律。维修技师再次对线路检测后依然没有发现故障,找了一辆正常车辆对换了J255全自动空调控制单元,试车没有发现客户陈述的偶发故障,交予客户使用,一个星期后客户反映故障依旧。
维修技师将该车故障反馈到我这里,希望给予帮助。由于相关硬件均已更换,而相同的故障依旧没有排除,分析故障可能原因为某处电气存在接触不良的情况。仔细对该车鼓风机控制电路排查,J126新鲜空气鼓风机控制单元的T6U/ 1 MJJ2”全自动空调控制单元的T20J/20,J126新鲜空气鼓风机控制单元的T6U/2到J255全自动空调控制单元的T20J/ 19的线路正常;SC50供电正常,保险丝正常。测量T10/2和T10/1之间电压为正常蓄电池电压,正常。晃动126新鲜空气鼓风机控制单元上主线发现鼓风机时运转时停止,仔细检查刚刚晃动的主线,发卿126新鲜空气鼓风机控制单元搭铁处搭铁线没有安装到螺丝里面,而是叠在几个搭铁线之间,如图4所示。
故障排除:将J126新鲜空气鼓风机控制单元搭铁线正常安装后试车故障排除,交予客户使用一个月回访使用正常。
故障总结:电路检查一定不要忽略搭铁线或搭铁点的检查,特别是一些偶发故障,一定需要确认搭铁点正常接触良好,才能准确快速找到故障原因,避免重复维修,减少客户抱怨和等待时问。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
