一辆行驶里程约8.3万km的2013年奥迪A6L轿车。用户反映：该车空调不出风。
    故障诊断：维修人员使用奥迪原厂ODIS读取车辆数据，显示“空调局域网LIN数据总线故障”（图1）。

    这辆奥迪A6L使用LIN局域网控制空调系统，空调风门伺服电机单元、鼓风机控制单元通过LIN线与空调控制单元J255连接。此车辆空调系统有2套LIN线，原理如图2所示。

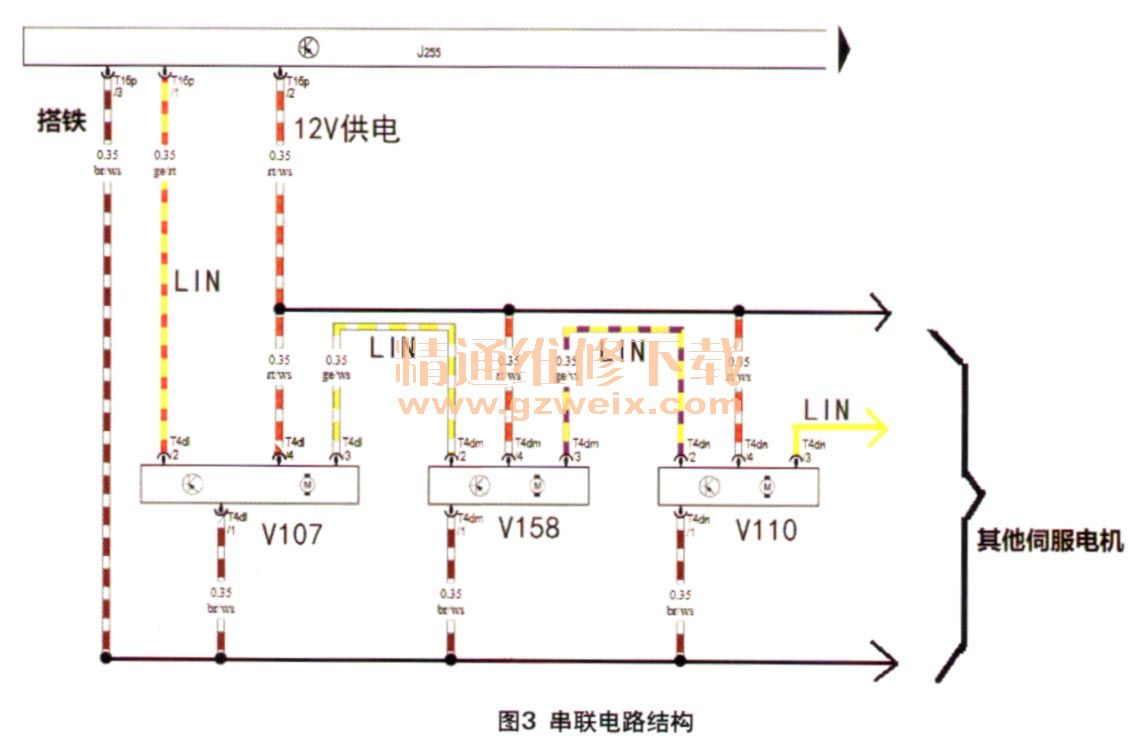

    鼓风机控制单元J126通过一条单独的LIN线和空调控制单元J255通讯。16个风门伺服电机单元通过串联的形式和空调控制单元J255通讯。串联电路结构如图3所示。

    通过以上原理图分析，此故障有以下3种可能。
      （1）空调控制单元损坏J255或J255供电、搭铁故障。
      （2） LIN导线故障，断路或短路。
      （3）某个风门伺服电机单元损坏。
    本着由简入繁的原则，首先拆卸前排乘客侧手套箱，观察伺服电机单元，未发现异常。
    拆卸加速踏板上方饰板，发现左侧2个风门伺服电机单元及插头上有明显油状液体。查找液体来源，判断是从出风管接口位置流下来的。询问车主，此车上个月在别处做过空调杀菌清洗（图4）。

    至此，故障已经明朗，由于空调清洗使用了油状杀菌喷剂，因喷入过量造成风门伺服电机单元无法正常运转。将2个左侧风门伺服电机单元拆卸并分解清洗，装复后，测试风门伺服电机单元运转正常。
    故障排除：清洗风门伺服电机单元，故障排除。
    回顾总结：做空调杀菌清洗时，要注意施工规范。特别是高档车，电气化程度非常高，操作施工时机电单元容易清洗液而造成电气故障，产生高昂的维修费。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
