故障诊断：检测故障码，诊断仪读取车辆故障码为B154454车顶遮阳板无基本设置；B157629车顶遮阳卷帘电机霍耳传感器2不可信信号。

    可能故障原因：

    ·车顶遮阳卷帘电机故障

    ·滑动天窗控制单元故障

    ·滑动天窗控制单元至车顶遮阳卷帘电机线路故障

    ·改装引起故障

    ·其他故障

    拆除改装的所有接线，故障码无法删除，车顶遮阳卷帘电机基本设置不能成功。

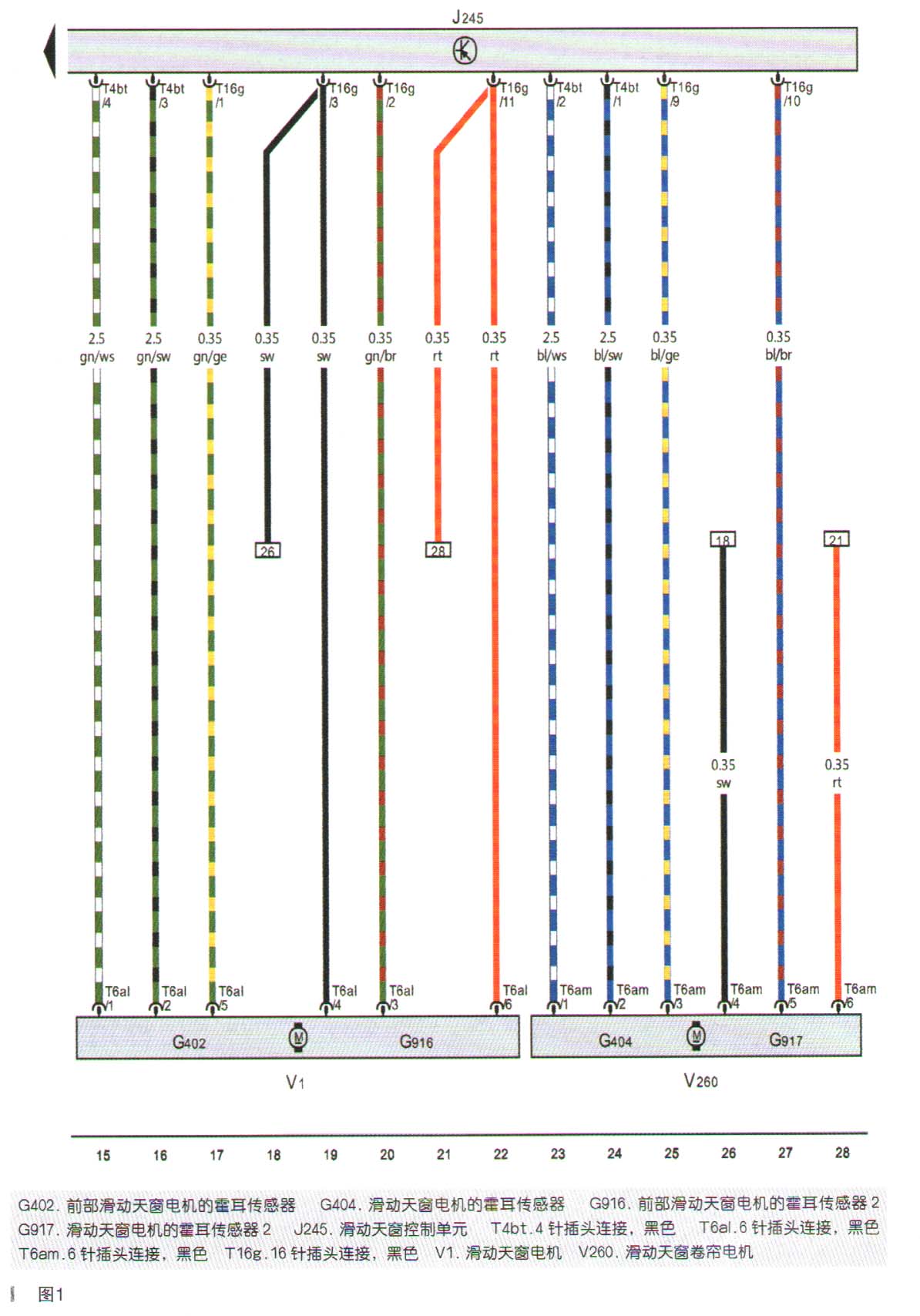

    滑动天窗电路图如图1、图2所示。



    对线路检查情况如下：SB4正常，开口间隙也正常。CAN高和低位正常。其他线路连接正常，无断路和短路情况。

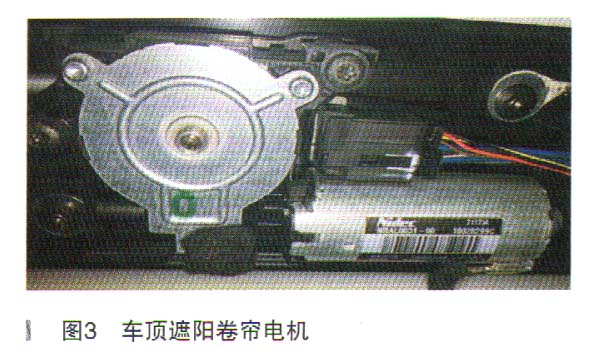

    将正常车辆车顶遮阳卷帘电机（如图3所示）安装到故障车辆，故障依旧。

    将正常车辆滑动天窗控制单元及天窗线束安装到本车辆，故障依旧无法排除，如图4所示。

    由于所有部件均已更换，故障不能排除，维修陷入僵局。

    将正常车辆车顶遮阳卷帘电机、车辆滑动天窗控制单元及天窗线束全部安装到该故障车辆上，故障依旧。将正常车辆恢复后，正常车辆天窗也不能控制，与本车故障相同。分析是不是由于断电或者断开关等因素造成控制单元参数丢失。执行CA－SVM一检查控制单元配置将控制单元参数和编码（CA－更换控制单元）写入后做基本设置可以成功，正常车辆恢复正常，将故障车辆采用同样方法故障排除，如图5所示。

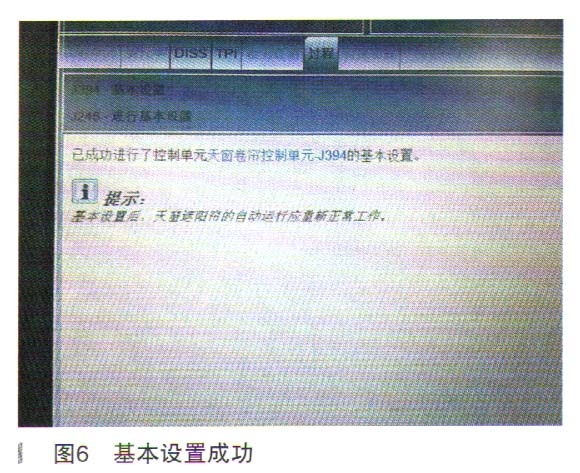

    故障排除：功能引导CA－SVM一检查控制单元配置将控制单元参数和编码（CA－更换控制单元）写入后做基本设置后故障排除（如图6所示）。

    故障总结：此案例分析可能为天窗控制单元断电后内部参数丢失，基本设置不能成功。需进行SVM－检查控制单元配置（或者更换控制单元）恢复数据。
