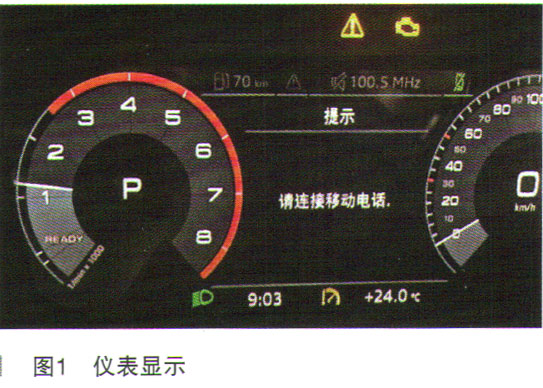

一辆行驶里程仅有230km、配置DJS发动机、OBH变速器的2020年奥迪Q3L。客户反映：该车废气灯亮，如图1所示。

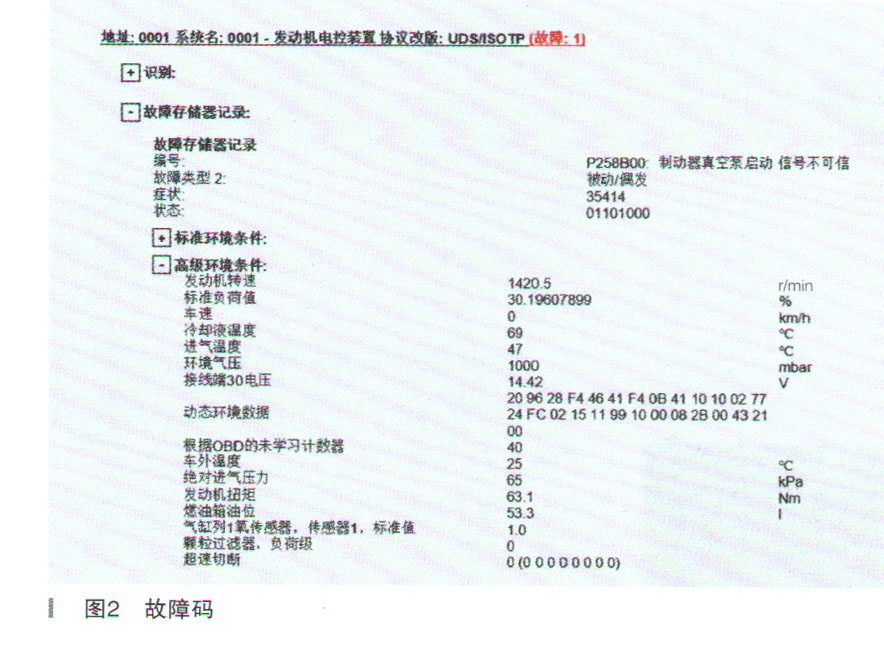

故障诊断：检测发动机电控系统故障码如图2所示。
可能故障原因：
·真空系统有泄漏
·真空传感器或者线路故障
·发动机控制单元故障
·真空泵故障
·真空泵线路故障
·其他故障

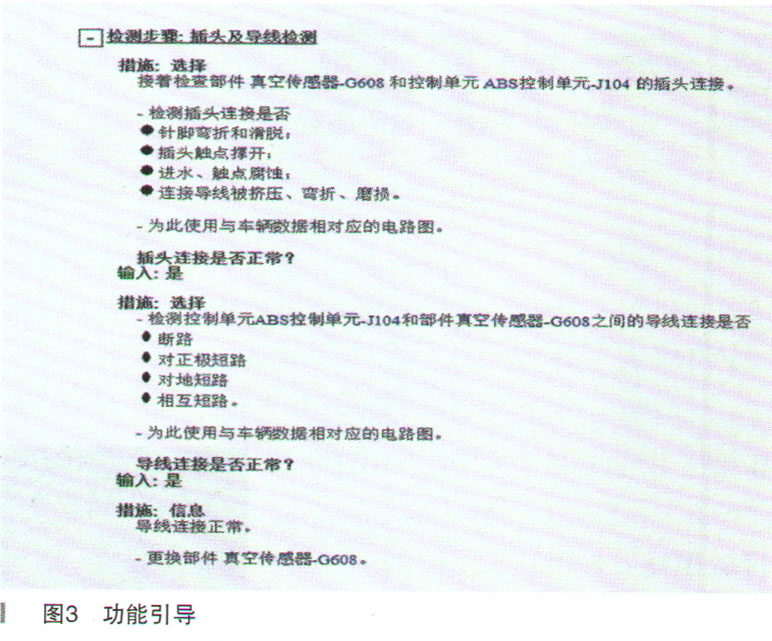

根据功能引导检测结果，如图3所示。
制动器真空泵及真空传感器线路如图4、图5所示。
检查相关线束、插针后未发现故障。按照功能引导结果替换了真空传感器，故障依旧。

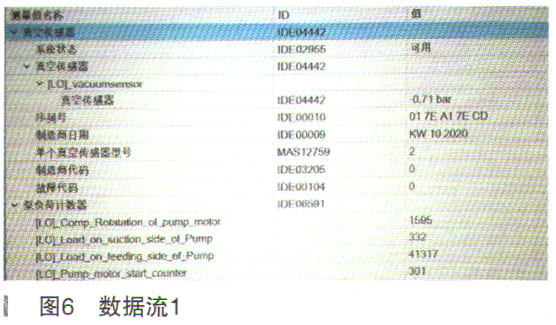

读取发动机和
ABS控制单元
数据流和正常车辆对比后无异常，如图6、图7所示。
page_break] 替换制动器真空泵后故障依旧。
仔细检查制动器真空泵线路，发现继电器有轻微烧蚀，如图8所示。

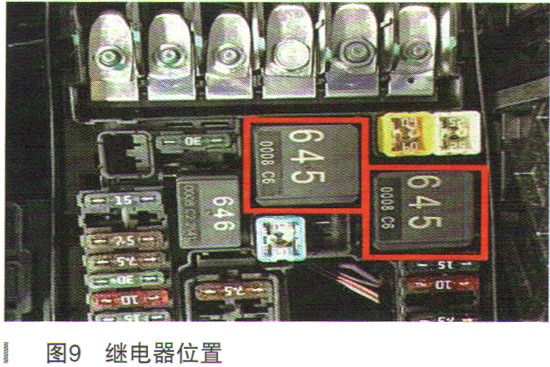

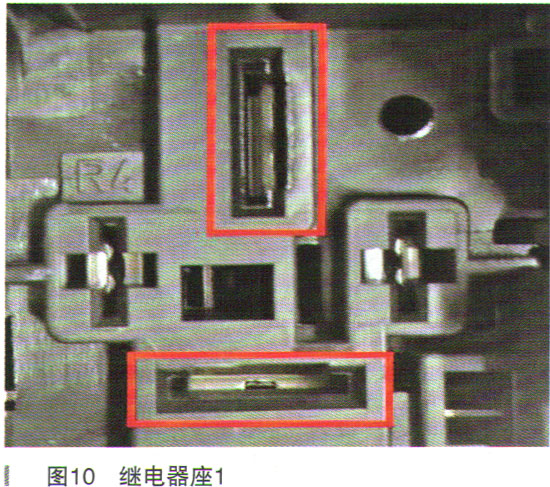

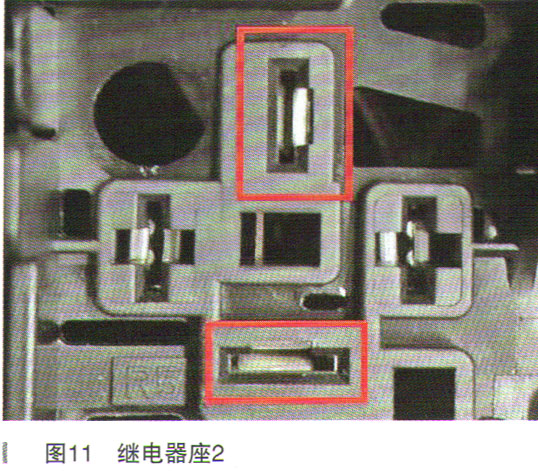

查看继电器座发现继电器和座不配套，如图9～图11所示。

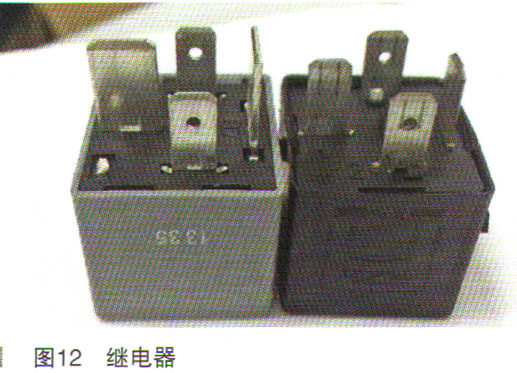

两处继电器座长度和宽度明显不同，但安装同一型号继电器，查看库房有一款和继电器座匹配的继电器如图12所示。
安装该宽度和长度合适的继电器后，删除故障码并试车200km未发现故障。
故障排除：更换继电器后故障排除。
