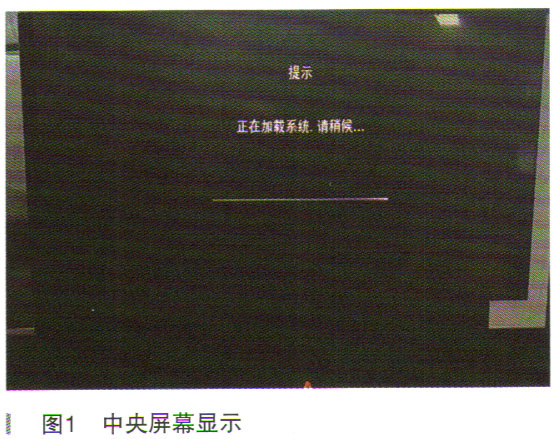

一辆行驶里程仅有39km、配置DKW发动机、DL382变速器的2020年奥迪A4L轿车。该车做交车检查工作时发现MIB3的中央屏幕一直显示“正在加载系统，请稍候……”无法正常使用，如图1所示。
故障诊断：诊断仪检测5F-信息电子装置1（MIB 3）协议改版系统故障码如图2所示。

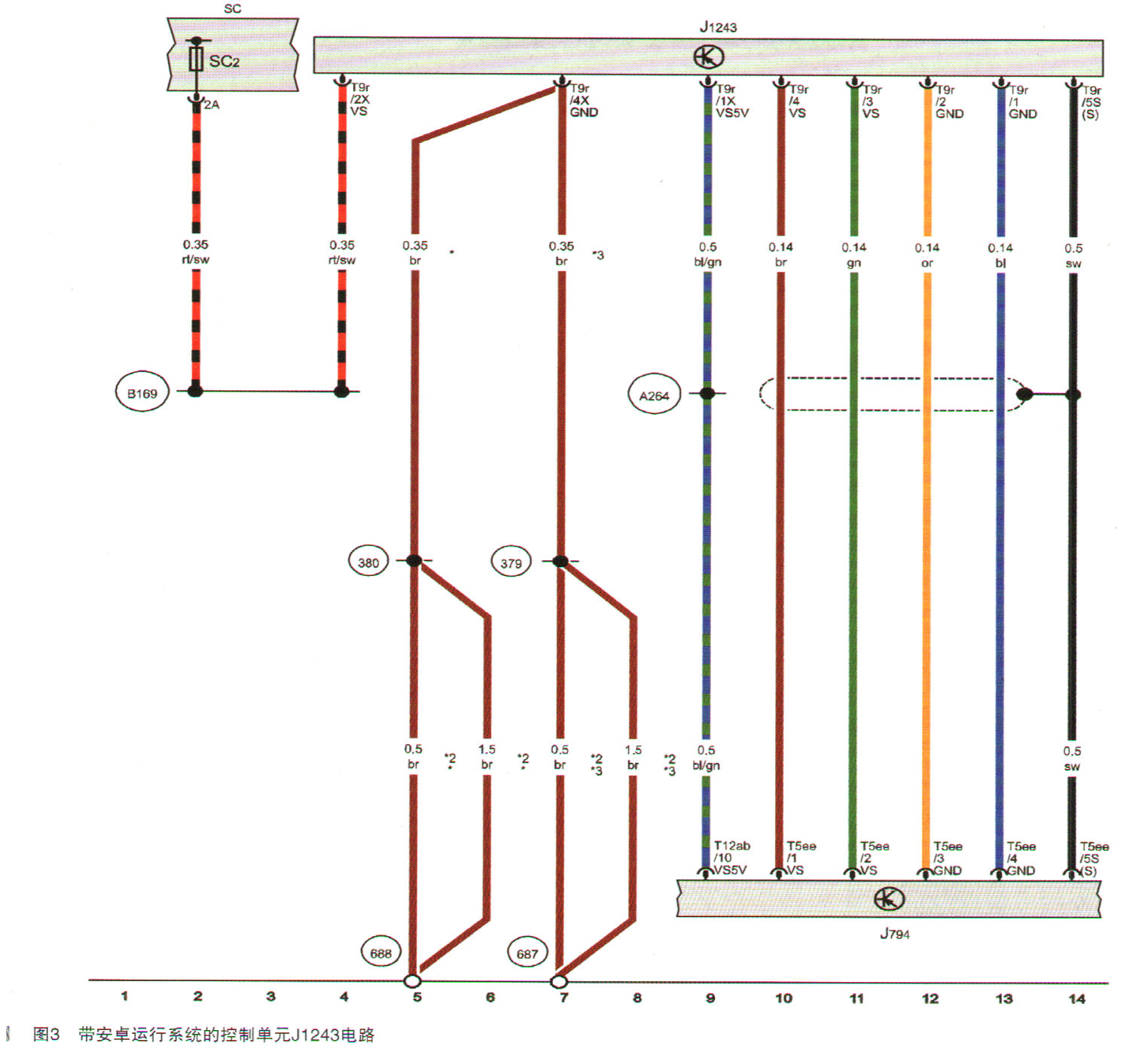

带安卓运行系统的控制单元J1243数据加载器电路图如图3所示。
可能故障原因：
（1）带安卓运行系统的控制单元J1243数据加载器供电及线路故障；
（2）信息电子装置1 （MIB 3）协议改版系统故障；
（3）带安卓运行系统的控制单元J1243数据加载器至信息电子装置1 （MIB 3）协议改版系统之间线路故障；
（4）网关控制单元故障；
（5）其他故障。
带安卓运行系统的控制单元J1243数据加载器供电SC2-T9r/2X为
蓄电池电压，T9r/1X为5V供电，端子T9r/4X为接地，检查如图4、图5所示。
