奥迪A4空调伺服电机机械故障导致空调功能受到干扰
来源:本站整理  作者:佚名  2021-01-07 08:56:49

 用户陈述: 空调功能受到干扰,例如:除雾功能失效,内外循环切换失效,气流分配功能失灵,温度调节失灵。

服务站诊断结论: 在空调控制单元(诊断地址0008)中保存了一条或者多条有关“伺服电机
-机械故障”的故障存储器记录,例如:
B11AF07:新鲜空气风门伺服马达机械故障
B109207:再循环风门马达机械故障
故障记录可能为静态或者偶发。

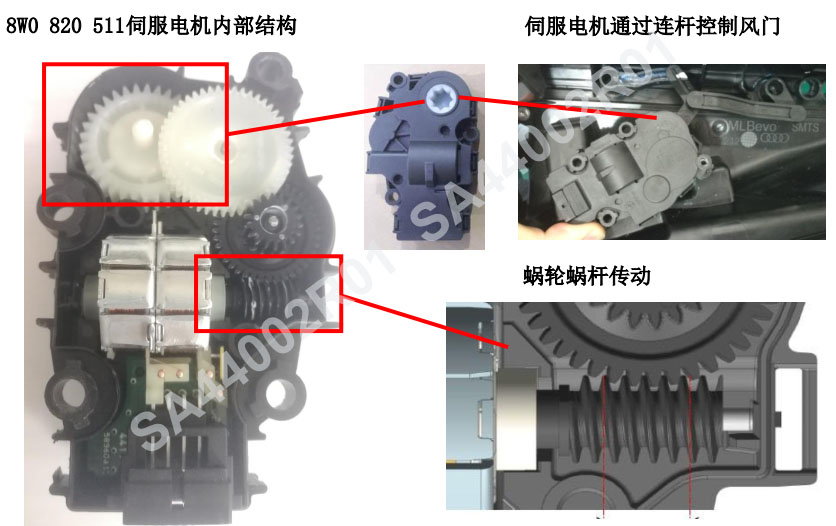

技术背景:特定情况下,空气风门运动到极限位置时,用于调节风门的伺服电机内部出现机械卡滞,无法控制风门动作。

生产线措施:使用Magna公司的伺服电机。

维修方案:
首先需要排查连接元件及连杆是否正确安装,是否由于风门开启阻力过大导致伺服马达无法驱动。
若明确是伺服马达原因导致的故障,按照如下方案进行维修:

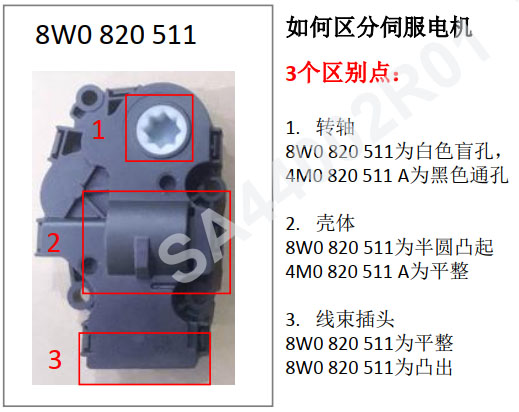

对于国产奥迪B9, Q5L车型,若故障件号是8W0 820 511,按照维修手册更换伺服马达,新的伺服马达的备件号是L4M0 820 511 A。

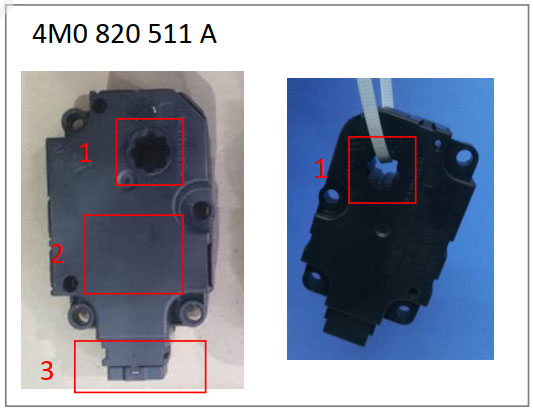

对于进口A4, A5,进口Q5, Q7车型,按照维修手册更换伺服马达,安装零件号为4M0 820 511 A的Magna公司的伺服电机。
