奥迪Q5司机气囊更换气体发生器方法
来源:本站整理  作者:佚名  2021-01-26 08:27:19

 TPI中所需要的工具

1. 气囊固定专用夹具T10568
2. 老虎钳
3. 扫描仪VAS 6161/1
4. 诊断仪
5. 拆装工具
6. ESD桌垫 VAS 6613
更换过程:
1. 行动范围内的车辆进店维修
2. 取出备件包
3. 使用ODIS诊断仪进行在线反馈,将新气体发生器条码信息上传到德国carport服务器,并将诊断报告发送到诊断报告分析平台(此步骤缺失无法进行后续索赔申报)
4. 参考维修手册,拆下司机气囊
5. 参考行动TPI,更换气体发生器
6. 参考维修手册,将司机气囊安装到用户车上
7. 连接ODIS诊断仪,清除故障信息。
更换气体发生器过程描述:
1. 用户拆下来的气囊放置在ESD桌垫上。
2. 操作者带上静电手环。
3. 将气囊模块的外表面,放到气囊固定夹具上并夹紧,保证气囊拆装过程中,不松动。
4. 使用扁口钳,断开接地导线插头 -4, -6, -7(见图1)。
5. 用一字螺丝刀,解锁插头防松件(-8),依次拔出线束插头 -1, -2(见图1)
6. 采用扳手T25,将喇叭支架3个安装螺钉拆下。(此螺钉的拧紧力矩6NM±0.5)(拆下的螺钉不可重复使用)
7. 将喇叭支架和线束,放置在ESD桌垫上。(注意,喇叭弹簧可能掉落)
8. 采用扳手工具,拆下气体发生器的安装螺母。(此螺母的拧紧力矩4.5NM+0.5)(拆下的螺母不可重复使用)
9. 取下气体发生器,连接线束插头一面,向下放置。

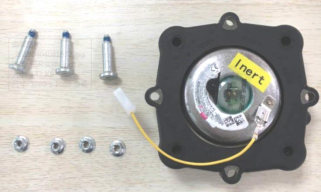

10. 从备件包中,取出新的气体发生器,将防错孔与气袋支架防错销对应,并套入4个螺钉中。使用新螺母安装气体发生器,并拧紧,调整力矩。
11. 使用新螺钉安装喇叭支架,并拧紧,调整力矩。(安装过程中,注意喇叭弹簧不掉落)
12. 使用扁口钳,连接接地导线插头 -4, -6, -7。
13. 连接线束插头 -1, -2。
14. 取下新安装气体发生器的气囊,并放置在ESD桌面上。摘下手环。
15. 参考维修手册,安装气体至用户车辆上。

提供的维修备件

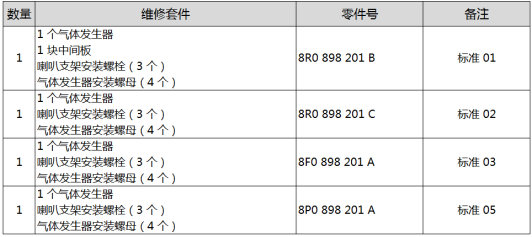

AUDI Q5的维修备件
