奥迪A6L轿车蓝牙连接不可用
来源:汽车维修技师  作者:佚名  2021-05-25 09:03:21

     一辆行驶里程约4000km、配置2.0T DKWB发动机及OCK变速器的奥迪A6L(C8)轿车。用户反映:该车蓝牙连接不可用。

    故障诊断:现场检查发现此车蓝牙和WlFl功能都不可用,检查mm蓝牙菜单为灰色不可用,如图1和图2所示。用诊断仪在信息娱乐主控单元J794内尝试打开蓝牙功能,但发现J794内没有蓝牙相关菜单。

    检查故障码存储,发现在网关J533内有故障码“U164500:电子通信信息设备1控制单元以太网无通信主动/静态”和“U11B000:以太网数据总线支线2电气故障主动静态”。信息娱乐控制单元J794内有故障码“U156000:以太网数据总线来自数据总线诊断接口的丢失信息主动/静态”。此时才发现此车装配的是MIB3信息娱乐系统,而奥迪C8之前车型装的是MIB2+信息娱乐系统。
    装配MIB3信息娱乐系统的 MLB平台车型,蓝牙、WiFI, GPS和紧急呼叫天线功能是由紧急呼叫控制单元J949提供。而J949和J794的通信经过网关J533用以太网进行信息交流,如图3所示,当以太网中断时蓝牙和WlFl等其他信息也无法提供,在这种情况下相关功能显示为不可用。
    综上分析,故障最有可能是以太网分支2之间存在断路导致信息无法传输。

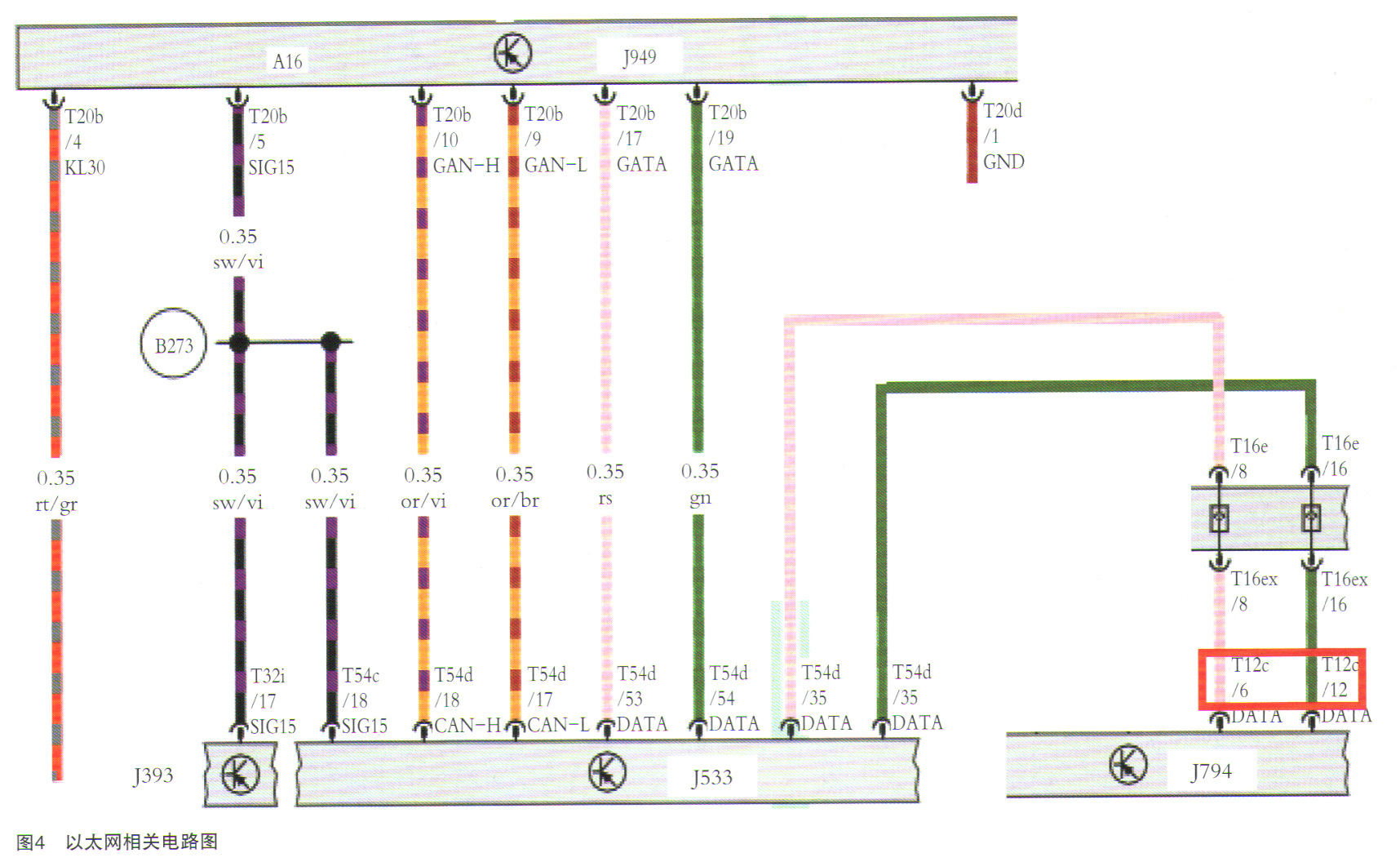

    根据引导型测试计划需要检查网关J533和信息娱乐主控单元J794的相关插接器是否存在虚接或是退针,如不能发现问题则检查它们之间的导线是否存在断路或是互短。为此查阅维修手册相关电路,如图4所示,以太网通信线是网关J533的T54d/35至J794的T12C/6和网关J533的T54d/36至J794的T12C/12之间的线路。拆下位于副驾杂物箱后面的J794,用万用表测量发现网关J533的T54d/36到794的T12C/12之间的线路电阻为无穷大,也就是断路。
    进一步检查发现此车为了加装副仪表,在信息娱乐主控单元J794后面加装了一个转接器,如图5所示。而以太网正好经过此转接器,拔下加装转接器发现T12C/12的转接针脚存在明显的退针导致线路断路。修复该针脚后故障排除。
    故障总结:奥迪A6L(C8)既有装配MIB2+,也有装配MIB3的。MIB2+系统的蓝牙和WiFi功能集成在J794内,而MIB3的MLB(纵置发动机)车载蓝牙和WlFl功能集成在了紧急呼叫控制单元J949内。所以在诊断相关问题之前首先要确认车辆上装备的是MIB2+还是MIB3,装配MIB3的显示菜单内有安卓应用市场而MIB2+没有此功能。另外,MIB3的USB接口全部是Type-c接口且无SIM卡插槽,MIB2+则是USB常规接口。
