一辆行驶里程约12.6万km、配置ECOBOOST 3.5T发动机的2015年福特猛禽F150。客户反映:该车为事故车维修完后启动车辆,仪表小扳手灯亮。
故障诊断:根据客户描述,该车进厂时为事故车,当时左右气帘、左前右前安全带及两前座椅气囊都损坏。更换损坏部件,修复气囊控制单元后启动车辆,仪表出现黄色小扳手,带一串英文翻译为参见用户手册,此时想到保养到期可能会提示,保养复位后扳手灯依旧,此时说明车辆某个系统存在故障。
首先接通点火开关,连接诊断仪读取故障码,只有发动机有一个故障而且是当前的故障码:P166A乘员保护系统展开通信电路,如图1所示。而且根据经验判断这个故障码像是报的SRS系统故障,想到此车是事故车而且气囊控制单元是修复的,难道是没有修好?于是断电后拆下气囊控制单元重新写数据,修复后装上去故障依旧,想到故障码既然是报SRS系统相关,为何SRS系统里面没有故障码。为了判断此故障码是否真的与SRS系统有关,把气囊控制单元插头拔掉测试,发动机系统故障依旧没有改变,而其他系统报了与气囊控制单元失去通信,此时可以判断此故障和SRS系统没有直接关系,现在就需要弄明白故障码的真正含义了。

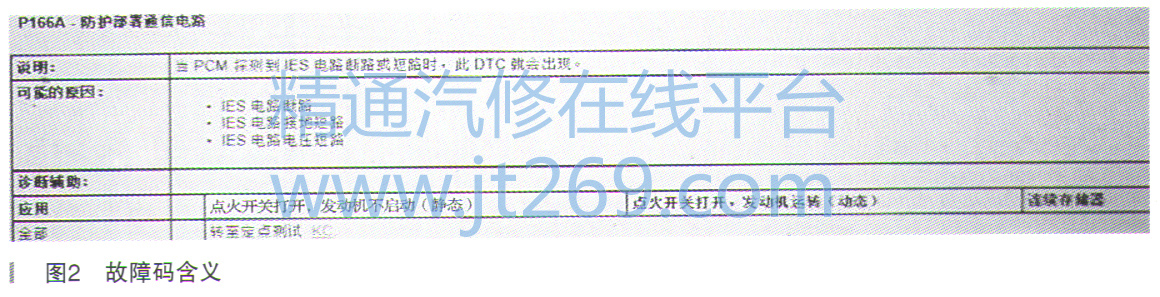

由于进口福特车型资料有限,经过多方面咨询弄明白了故障码含义,如图2所示。

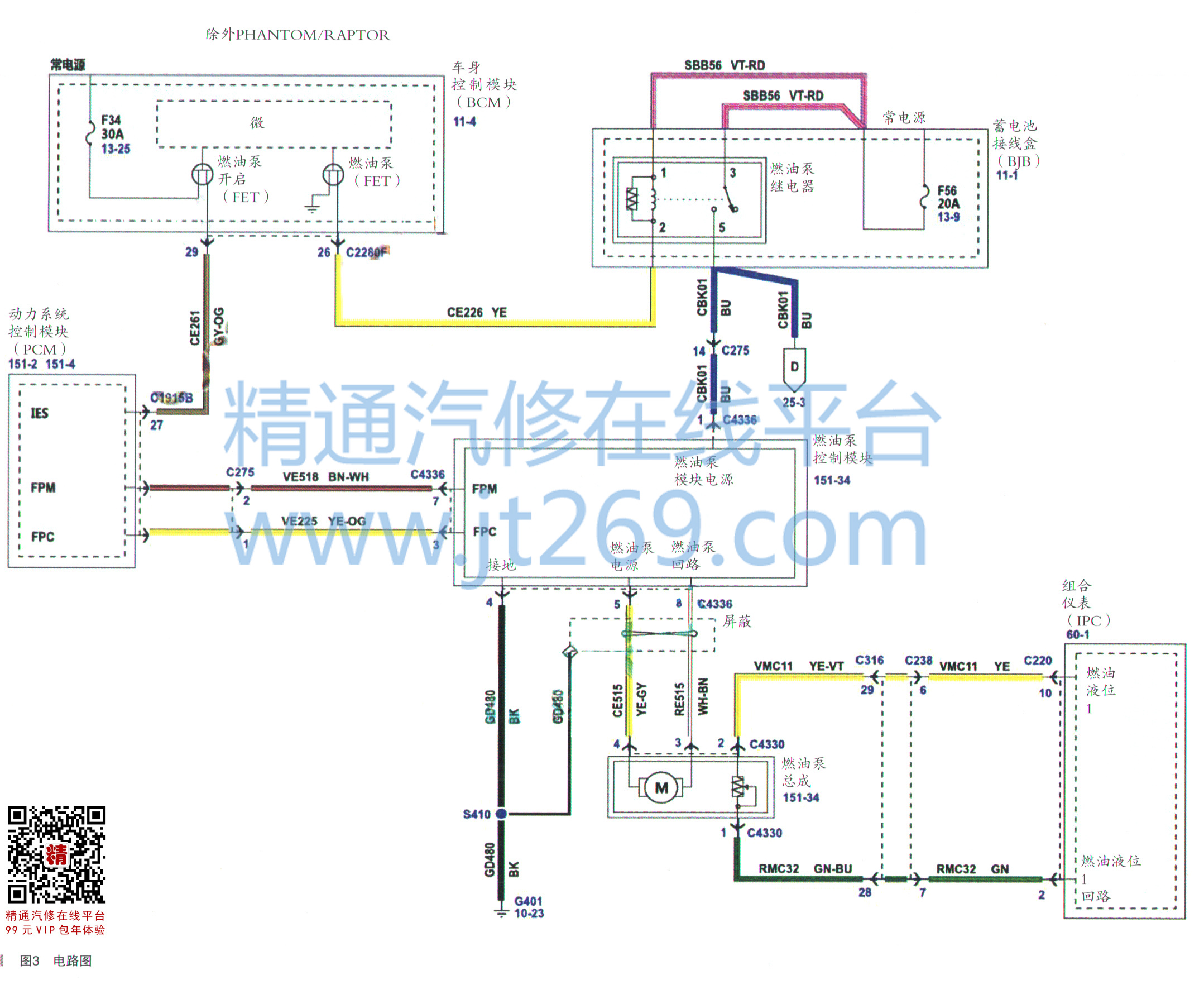

查阅电路图IES电路,如图3所示。
看到IES线路电路图,明白了IES线路和油路控制有直接关系,想要解决此故障就要搞清楚油路的工作原理,于是查询了燃油系统如图4所示。
查看燃油系统,此车装配燃油泵模块,也就是说,此车装配碰撞后燃油切断功能。车子现在启动着车一切正常,证明车身模块控制油泵继电器到燃油泵工作正常,油泵切断是靠车身模块收到碰撞信号后把信号通过IES线路传给发动机控制单元,然后发动机控制单元控制燃油泵模块切断燃油。弄明白原理后故障就锁定在车身模块到发动机的IES信号。首先测量发动机27针脚到车身模块29针脚,这根线通过测量没问题。接下来测量车身模块到发动机控制单元的信号电压。由于没有示波器就用LED试灯测试,把试灯插在发动机控制单元27针孔,试灯闪烁,用万用表再次测量27针孔,电压有10V左右,电压来回变动说明信号传到发动机控制单元了。难道发动机控制单元出现问题了?于是拆下发动机控制单元检测,发现27针脚比较短,如图5所示,维修针脚后问题解决。
故障排除:处理发动机控制单元针脚。
故障总结:有时候故障码可能不是字面理解意思,需要真正的故障码的含义。
