故障现象: 车辆行驶中经常出现手刹灯常亮, 重新启动故障灯消失,
维修过程: 技师验证故障存在,用 IDS 检测无故障码存在。初步判断造成此故障的原因可能有:
1) 刹车油液面低或制动液位传感器故障。
2) 手刹灯开关故障
3) 线路故障

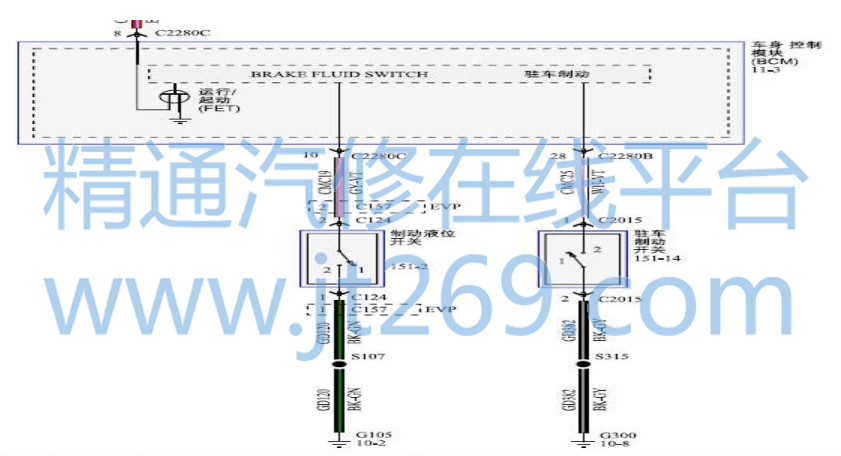

技师检查刹车油液位,没有发现油量不足的现象,查看线路图:
电路图显示两个开关都是受控于
BCM,测量制动液位开关的线路,测量 C124 的 2#脚电压为 2.04V,与正常车对比无异常,接地线测量无异常。 测量制动液位开关的电阻为 0.3Ω正常,测量手刹开关的线路,测量 C2015 的 1#脚电压为 10.8V, 与正常车对比异常, 接地线测量无异常。测量 G300 到
BCM 的C2280B 插头的 28#脚之间的线路随着手刹的拉起与放下能够显示接通与断开,测量 C2015 的 1#脚到
BCM 的 C2280B 插头的 28#脚之间无短路现象。 判断可能是
BCM 内部引起的,更换了
BCM 测试结果故障依旧。
技师重新整理思路,根据以上检测数据分析,线路检测没有问题,
BCM 模块也正常,只剩下两个开关。 制动液位开关与手刹开关为通断型开关,故障时断开手刹开关手刹灯应该熄灭, 制动液位开关在检测时发现有电阻,说明液位正常时是常通型开关,在液位低是断开,并点亮故障灯。根据分析对制动液位开关侧得线插的两根线进行短接,仪表的手刹灯熄灭,证明是制动液位开关间歇性故障导致手刹灯常亮。
维修总结:该故障的检修相对比较简单, 合理的故障分析加上对车辆各部件的工作原理的了解,能够更快地发现故障。
