福特福克斯仪表故障灯亮
来源:本站整理  作者:佚名  2023-08-16 08:07:30

 故障现象:客户反映在行驶过程中,转向助力泵失效,仪表的所有故障灯亮起。

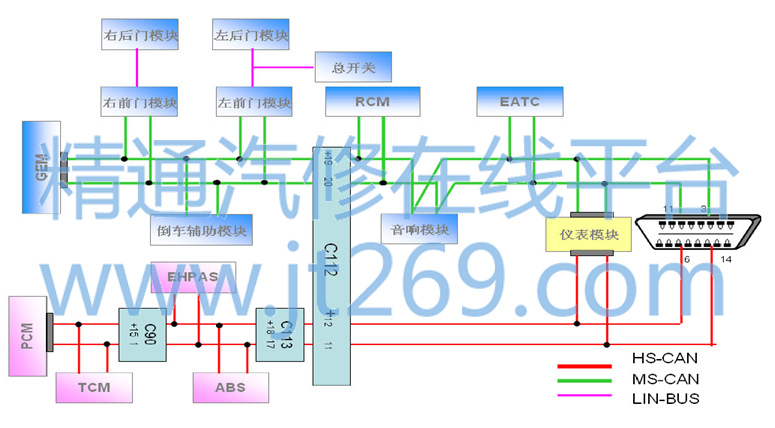

维修过程:1.首先验证客户描述故障现象,在验证的时候,发现车辆无法启动。仪表的发动机故障灯和ABS故障灯亮起。而且仪表还显示变速箱故障,在此启动发动机时,车辆无法着车。 仪表的里程数显示横杠。2.用IDS读取故障代码,发现IDS电脑无法连接到车身电脑,根据这一点可以判断,该车故障发生在车身网络通讯问题。测试玻璃升降功能都正常。证明MS-CAN网络通讯正常,问题就发生在HS-CAN网络上。首先对福克斯网路图进行了分析如下图:
3.根据网路图,我们可以清楚地看到HS-CAN网络上一共有5个模块分别是; PCM .TCM .ABS .EHPAS. IC.等这些模块,
然后我们利用断模块的方法进行测试,首先断掉C90 插头,打开点火开关故障依旧,问题不是出现在PCM和TCM模块。在拆下右前大灯,拔下EHPAS模块插头后。将点火开关打开,发现仪表显示正常了,车辆可以启动着车了。在拔下助力转向泵网络线插头,发现助力泵底部已经出现了腐蚀现象:

维修总结:该车故障就是因为,助力泵高速网络线插头进水。导致车身高速网瘫痪以致电脑无法进行检测。

关键词:福克斯
