一辆行驶里程约23000KM的东风日产新阳光N17轿车,调节前照灯对光开关,左右前照灯灯光高度均不能调节,同时仪表盘上的照明指示灯不亮。

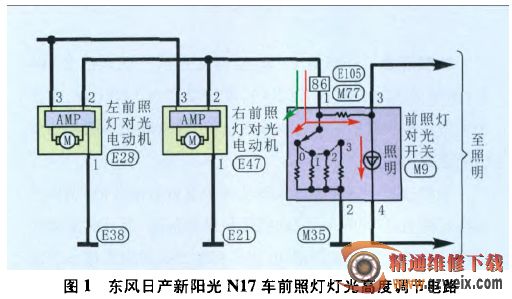

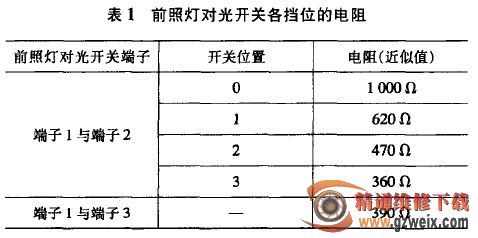

接车后:首先验证故障现象,上述故障的确存在。东风日产新阳光N17轿车前照灯灯光高度调节电路如图1所示。断开前照灯对光电动机导线连接器.接通点火开关(ON位),用万用表电压挡测量前照灯对光电动机导线侧连接器端子3与搭铁之间的电压,为蓄电池电压,正常;用万用表电阻挡测量前照灯对光电动机导线侧连接器端子1与搭铁之间的导通性,导通正常;用万用表电阻挡测量前照灯对光电动机导线侧连接器端子2至前照灯对光开光之间的导线.能导通.与搭铁、电源之间无短路;拆下前照灯对光开关,按照表1所列测量前照灯对光开关各挡位的电阴,电阻正常;将前照灯对光开关装回插好导线连接器,拔下前照灯对光电动机导线连接器,用万用表电阻挡测量前照灯对光电动机导线侧连接器端子2与搭铁之间的电阻,该电阻与直接测量前照灯对光开关时的电阻不一样。
经过以上检查,确认前照灯对光电动机的电路和前照灯对光开关都正常,换上一新的前照灯对光电动机也无效,而前照灯对光电动机导线侧连接器端子2与搭铁间的电阻,电阻与直接测量前照灯对光开关时的电阻不一样。仔细查看前照灯对光开关内部电路,发现前照灯对光开关电路与照明电路相连,同时仪表盘上的照明指示灯不亮,因此决定先查明照明指示灯不亮的原因。经检查发现照明指示灯不亮的原因是曾经改装了音响电路,导致小灯熔丝熔断。
故障排除:将电路恢复至原厂电路,更换小灯熔丝后,前照灯对光调节工作也恢复正常。
故障分析:因小灯熔丝熔断后,前照灯对光开关端子1和端子3之间出现电位差,如图1红色箭头所示,电流会分流到前照灯对光开关的照明灯再搭铁,形成并联电路.因此前照灯对光开关的电阻变小,前照灯对光调节不能工作。当小灯熔丝正常时.前照灯对光开关端子1和端子3之间的电位相同,如图1的绿色箭头所示,电流只经过前照灯对光开关电阻搭铁.前照灯对光开关电阻正常。
