天籁前照灯、小灯和右转向灯都不工作故障
来源:本站整理  作者:佚名  2013-02-19 08:22:00


 日产天籁轿车的组合开关原理示意图如图7所示。输出1-5端子由BCM以间隔时间为10 ms的脉冲信号,激活输出端晶体管后生成,送入组合开关,输出端子信号波形如图8所示。BCM读取输入1-5端子上的电压变化,可知此时组合开关所处的位置,从而控制相关部件工作。例如:当驾驶员将组合开关打到小灯档时,组合开关1档位置触点闭合,BCM从输出端子4激活的脉冲信号,通过组合开关1档位置触点进入了输入端子5, BCM检测到输入端子5上有电压变化,从而判定照明开关1档位置为开启,然后BCM通过CAN-BUS通信,向IPDM E/R发送尾灯和示宽灯的请求信号,IPDM E/R控制小灯工作。



    BCM数据流测试中,BCM无法读取组合开关右转向、小灯、前照灯和远光的位置信号。结合组合开关原理,组合开关右转向、小灯、前照灯和远光的位置信号都由输入端子5进入BCM。可知故障是由于BCM读取不到输入端子5上的电压变化造成的。

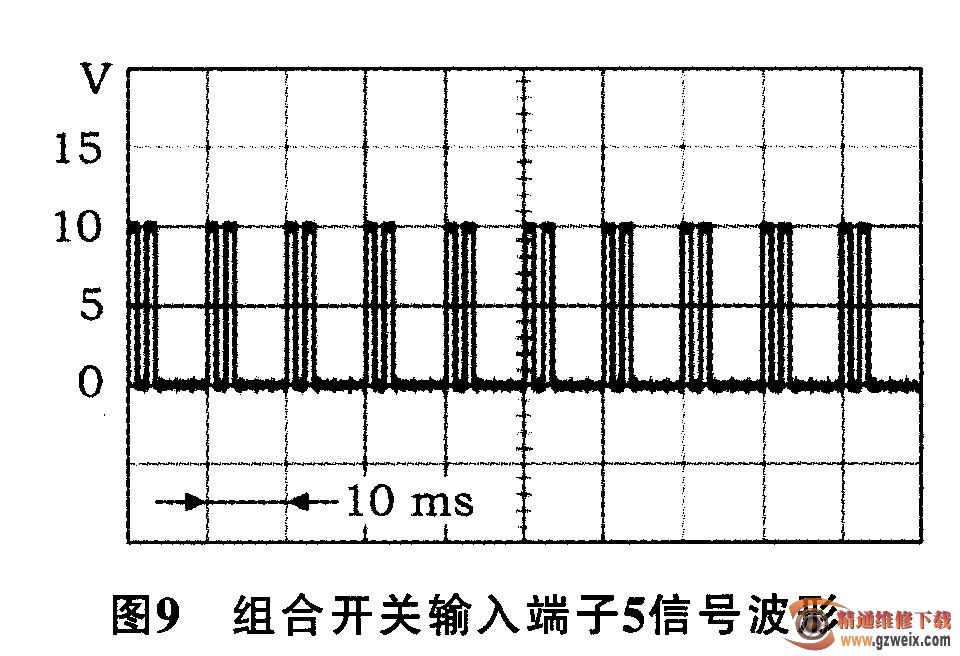

    于是拆下转向柱上下饰板,拆下组合开关线束插头,用万用表电阻档测量组合开关工作性能,结果为:所有触点导通性良好,组合开关正常。插回线束,用示波器测量输入5的信号,结果如图9所示,接通组合开关有相应波形变化。因此判定此故障是由于BCM内部输入电路有问题,无法正常读取组合开关输入端子5上传送来的信号,从而形成了前照灯、小灯和右转向灯都不工作的故障现象。



更换BCM模块,匹配防盗系统,故障排除。



总结:目前很多车辆都采用了新型的灯光控制系统,我们进行故障诊断时,应当善于使用现代维修设备(如诊断仪、示波器等),先从原理上去推断故障发生原因,再用维修设备进行验证,从而确定故障点。使维修工作进行得更快,维修品质更高,而且不会人为造成二次故障。
