一辆行驶里程约1万KM的日产逍客2.0自动挡轿车。用户反映:该车主控开关对右前门玻璃升降不起作用,右前门玻璃升降器开关只能升玻璃,无法降玻璃。
故障诊断:
1)使用电动车窗主控开关对右前玻璃进行升降无任何反应,对其他车窗都能进行升降。到副驾驶侧升降右前玻璃升降器开关,发现车窗只有上升反应,无下降反应;到后排座椅对两后车窗进行升降,玻璃均工作正常.检查后发现只有右前玻璃升降有问题,说明提供电源BCM正常,电动车窗主控开关电源和搭铁正常。

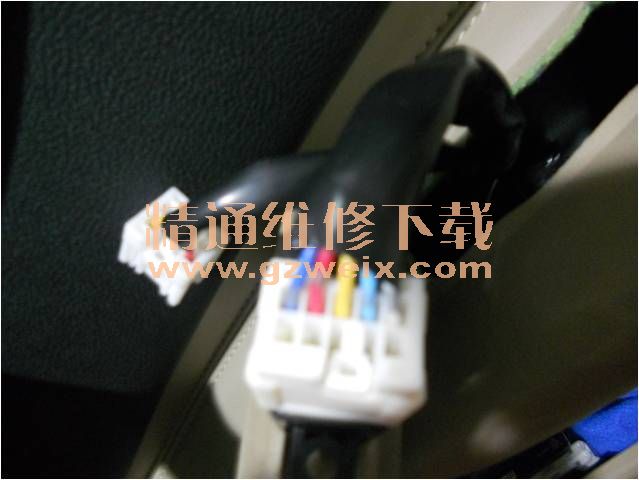

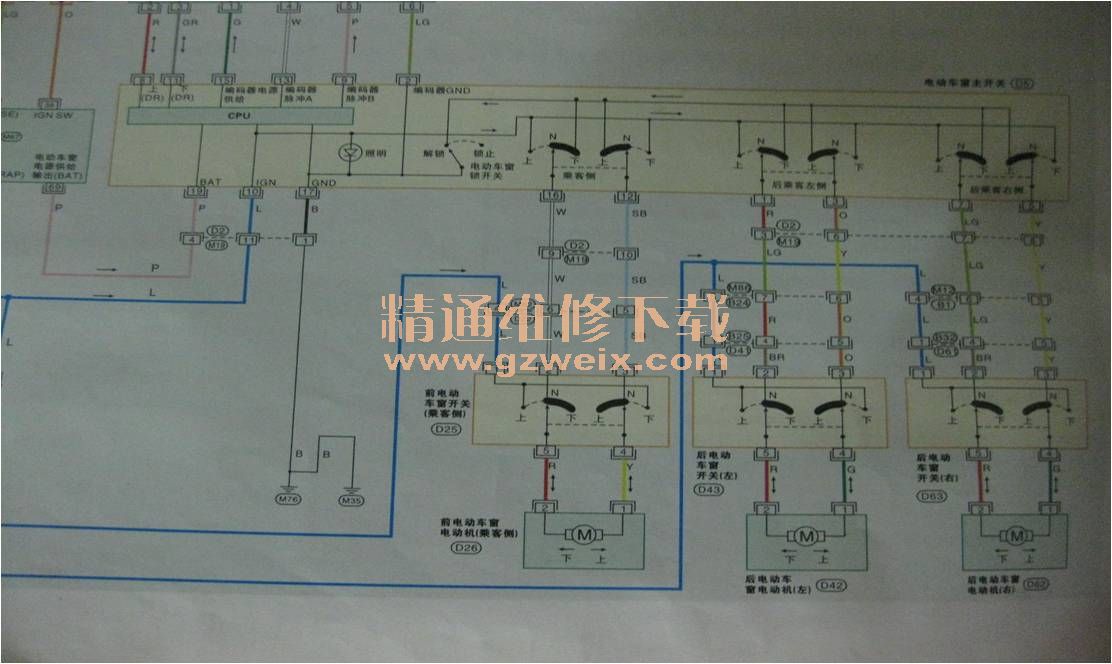

2)将右前玻璃升降器开关拆下,拔掉电机插头(如图1)所示,两根线是电机插头,五根线是右前玻璃升降器开关插头。①用功率小于升降电机的试灯,测量右前电机插头,升玻璃时试灯亮,降玻璃时试灯不亮;②使用主控开关,发现升降右前玻璃时,试灯始终不亮;③将试灯测量右前玻璃升降器开关的红线与黄线,发现升玻璃时试灯亮,降玻璃时试灯不亮,说明右前玻璃升降器开关的红线与黄线通到右前电机线路工作正常。右前玻璃升降器开关的蓝色线是BCM为开关提供的电源线,线路工作正常。浅蓝色线和白色线是通到车窗主控开关的两个常搭铁线路,浅蓝色线经右前玻璃升降器开关与黄线常通,白色线经右前玻璃升降器开关与红线常通(如图2)线路图所示;④拔掉右前玻璃升降器开关插头,检测浅蓝色线搭铁,白色线不搭铁,说明白色线到主控开关断路,或主控开关内部线路断路。
3)将主控开关拆下,用试灯测量白色线与浅蓝色线,用主控开关升降右前玻璃时,试灯均亮,说明主控开关工作正常,白色线从主控开关到右前玻璃升降器开关一定有断路;检查左前门发现铰链螺帽有拆装过痕迹,拆下左前门,拔掉左前门线束插头,发现白色线插针弯掉(如图3)所示,修复插针后,将插头装好,测试发现右前玻璃升降正常。
维修小结:
1. 对车身电器工作原理及线路图要熟悉。
2. 判断故障时要思路清晰,采取排除法,缩小故障范围,准确判断故障点。
