日产骊威轿车后刹车灯不亮
来源:本站整理  作者:佚名  2015-05-15 08:55:08

    一辆行驶里程约1.9万km的日产骊威轿车。用户反映:该车在一次和朋友外出倒车停车时,在车后指挥停车的朋友 发现该车左右制动灯及高位刹车灯不亮。
    故障诊断:
    1)我店技师检查该车左右及高位刹车灯不亮,初次判断该车左右及高位刹车灯灯泡正常,检查制动灯7号保险丝良好,电压正常12V.可能为制动灯线路故障。

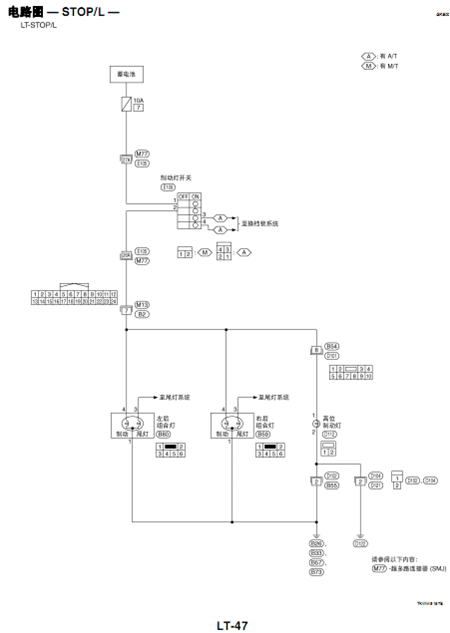

    2)根据维修手册K电器系统LT照明部分第47页制动灯电路测量左右制动灯B80,B59的4号端子和高位制动灯D112的1号端子均无12V电压。

    相关资料:2013年东风日产新骊威原厂维修手册

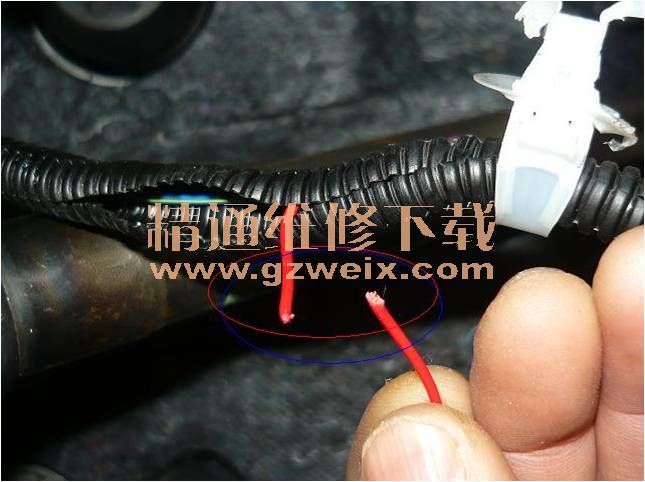

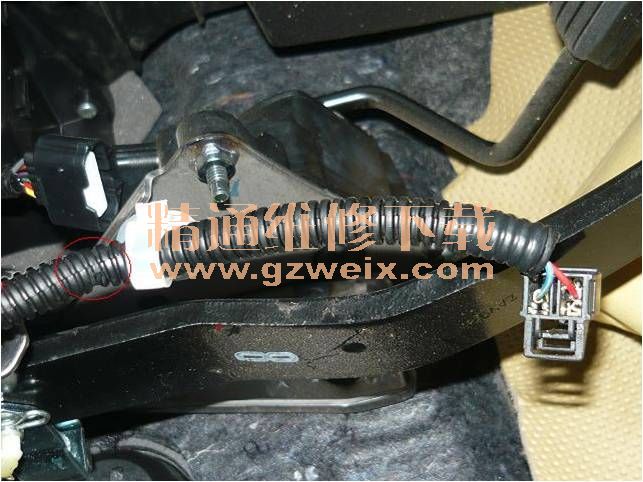

    3)技师根据维修手册在车身线束左侧B2插接器的7号端子直接引入12V电源时,左右及高位刹车灯均正常点亮,技师判断可能为制动灯开关故障,测量制动灯开,制动踏板踩下时,测量制动灯开关E109插接器1号和2号端子均有12V电源。测量E109的2号端子与B2的7号端子不导通。测量E105与B2插接器的7号端子导通性良好。最终判断为制动灯开关插接器的2号到E105处断路。在技师拨开线束外皮后发现制动灯开关插接器前段处一根红色线断开,断开处线束外皮有明显挤压痕迹。




    维修小结:
    1.  处理电器故障前首先咨询使用者故障发生的现象及条件。来大概判断故障是电器元件或是线路故障。缩小故障范围。
    2.     在排除电路前查看维修手册,要看懂电路图及线路的走向及控制。避免走弯路。
    3.     要会使用线路测量工具和测量方法,减少不必要的拆装和工作时间。

关键词:骊威
