一辆行驶里程约5万km、搭载HR16DE型发动机和RS5F91R型自动变速器的2013年东风日产骊威。车主反映:该车每天早上开空调时一切正常,但中午开空调时却没有冷风。
故障诊断:根据车主描述,接车后决定将车留在店内,待到中午气温较高时再验证故障现象。此车是手动空调,发现中午环境温度升到30℃以上时,正常操作空调开关,压缩机不吸合,鼓风机运转正常。

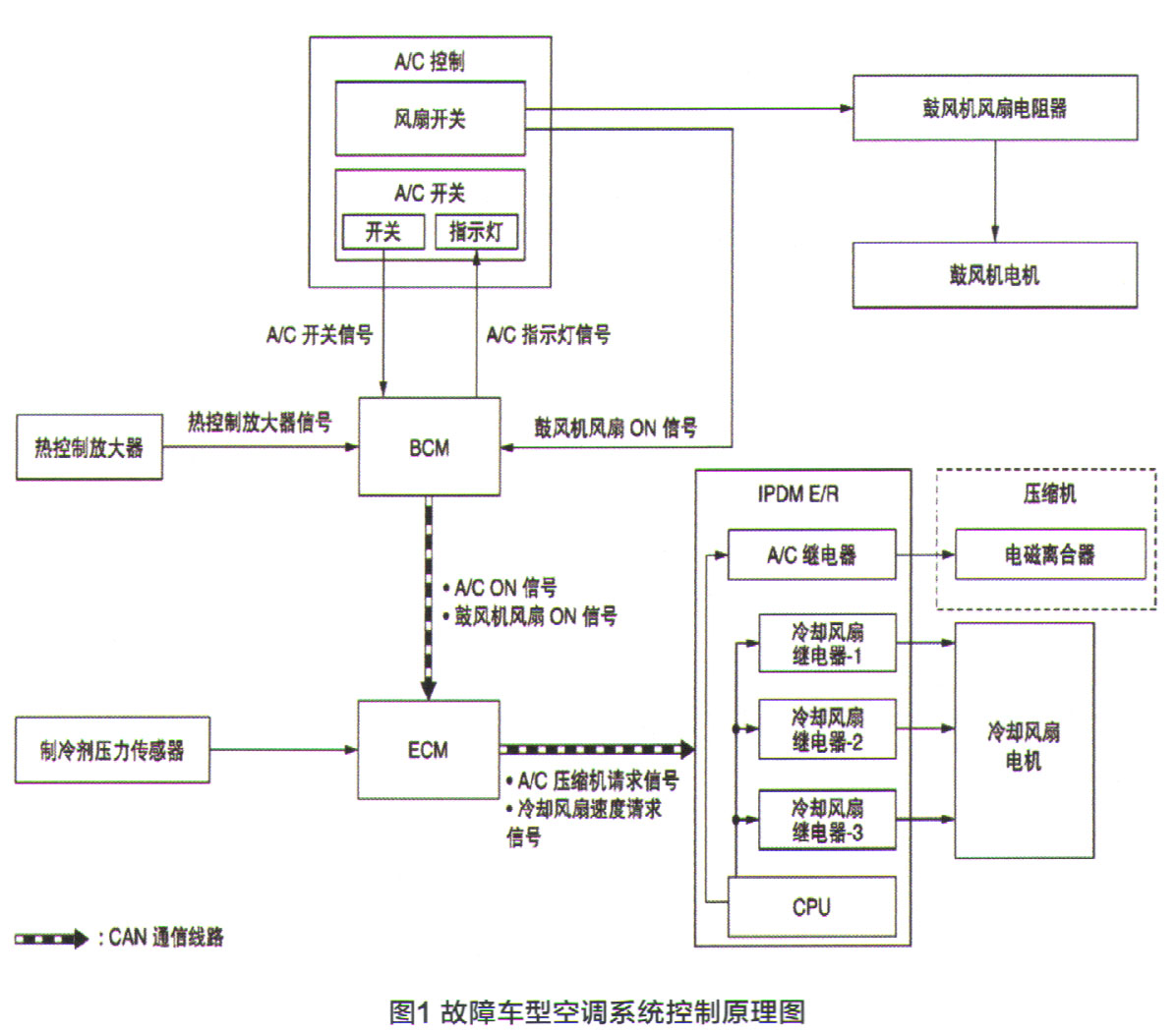

根据空调系统工作原理图(图1)分析,
BCM收到来自空调控制面板的打开空调、鼓风机开关和热控制放大器ON信号时。通过CAN通信线路发送空调ON信号和鼓风机风扇ON信号至ECM,且开关上空调指示灯点亮。ECM判断各传感器和车辆状态(制冷剂压力传感器信号、加速器位置信号、水温等),并将空调压缩机请求信号通过CAN通信线路发送到IPDM E/R。ECM接收到空调压缩机请求信号后,IPDM E/R开启空调继电器并启动压缩机。
需要说明的是,在此过程中,加速位置信号的作用是判断发动机负荷,制冷剂压力传感器的作用是检测高压管路压力。如果发动机负荷过大、水温过高或管路压力异常,压缩机都不能正常吸合,并出现相关的故障现象。
借助诊断电脑首先查看与

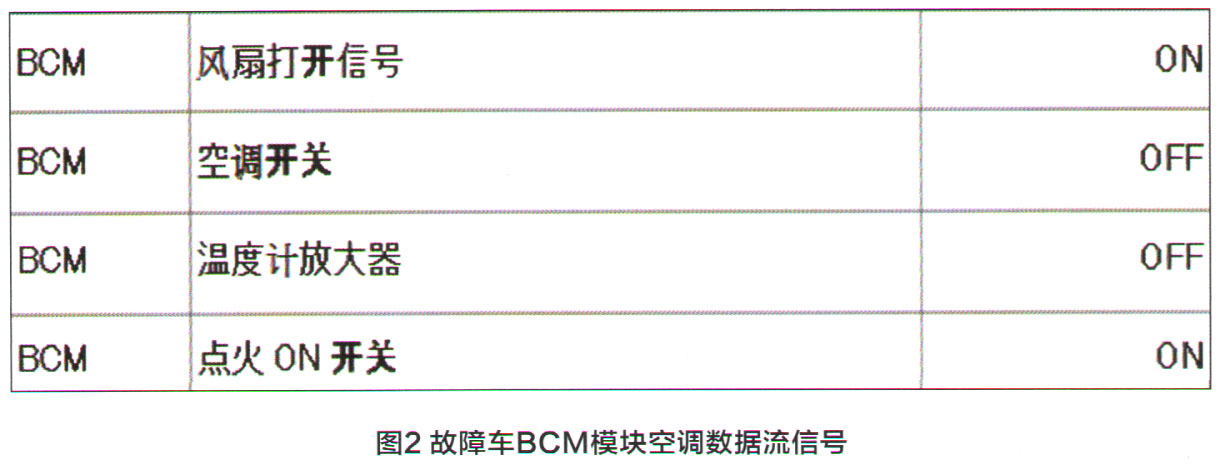

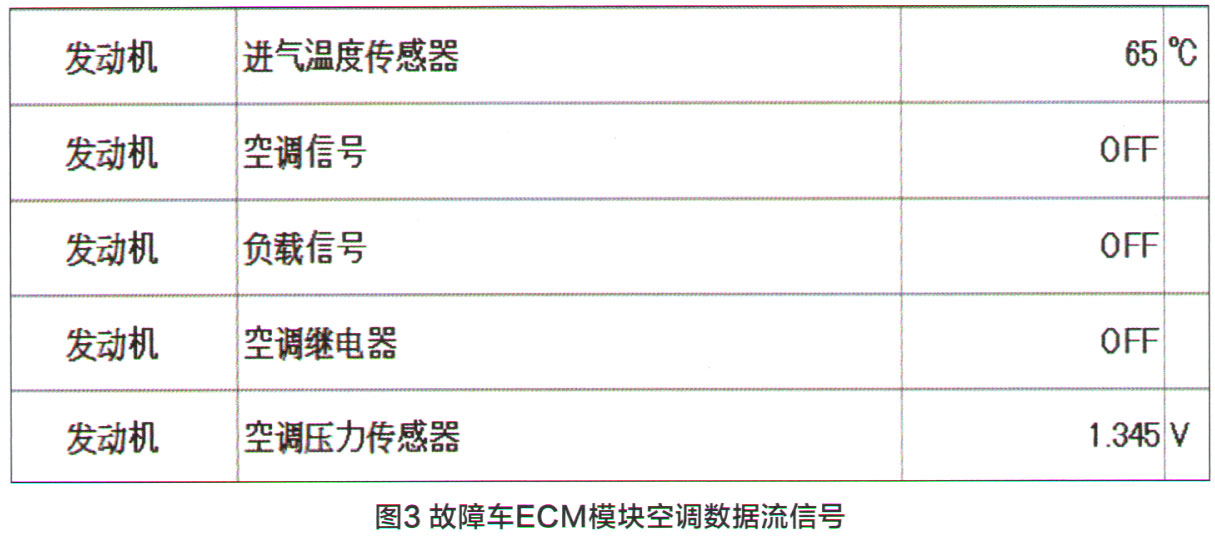

BCM模块(图2),ECM模块(图3)中与空调系统相关的关键
数据流。
按下空调开关时,空调开关信号数据显示“ON”,松开显示“OFF”,判断开关正常;鼓风机打开时,风扇打开信号显示ON,正常;空调压力传感器信号1.345V正常(发动机运转时正常范围1.0~4.0V);只有热控制放大器,也就是温度计放大器信号异常(正常应该显示ON)。由此判断,空调不吸合是由于安装在蒸发箱上的热控制放大器或相关电路引起。

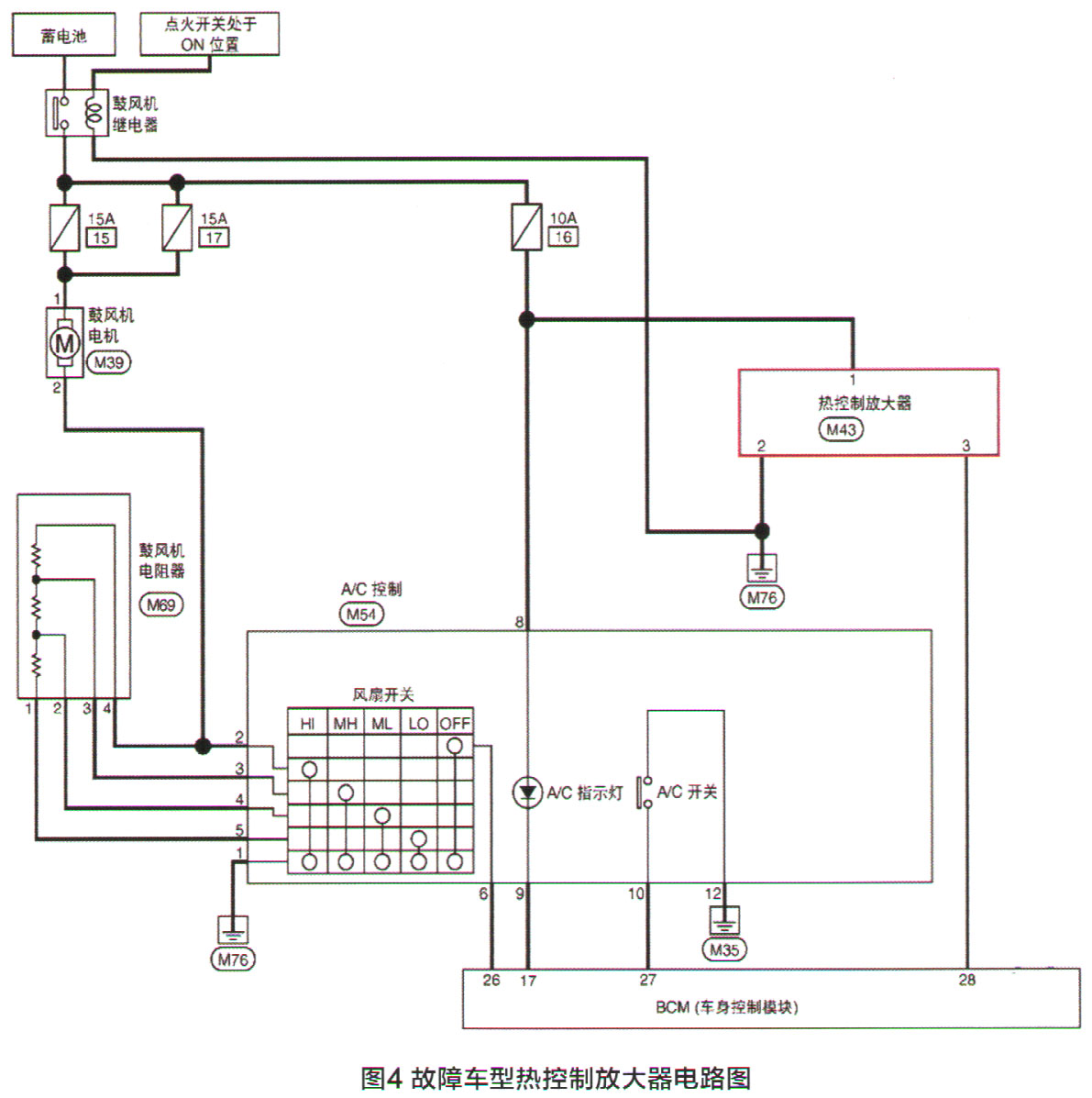

分析热控制放大器电路图(图4),热控制放大器有3个针脚:1号针脚供电、2号针脚接地、3号针脚将信号发送给
BCM。测量后发现,3号针脚的电压11.14V,为异常。因为维修手册上显示:正常情况下,点火开关打开时该处电压应为0~1.5V;蒸发箱温度极低时,该处电压应为9~12V。故障车在未开空调时,就已经向
BCM发送了极低温度信号,从而导致空调压缩机不工作。
该车热控制放大器由放大器1和热敏电阻2构成(图5)。热敏电阻安装在
蒸发器上,放大器安装在蒸发箱外壳上。当热敏电阻检测到
蒸发器散热片的温度极低时,热控制放大器将热控制放大器的OFF信号发送到
BCM,并使压缩机停止工作。
更换热控制放大器后,该车故障被彻底排除。
维修小结:通过本案例可以看出,任何故障的维修都要先搞懂原理,再结合诊断电脑的
数据流进行综合分析,只有这样才能准确、快速地找到故障点。无目的地盲目检查,不但不能快速解决问题,而且往往还有可能导致故障的扩大。
