日产新天籁发动机故障警告灯点亮、无档位显示
来源:本站整理  作者:佚名  2015-06-01 08:58:19

    一辆行驶里程约16.2万km的日产新天籁2.0L轿车。车主反映:该车在市区行驶过程中发动机故障警告灯突然点亮,仪表上无档位显示,进档冲击大,行驶中加速无力。
         打开点火开关至ON,仪表上无档位显示,启动发动机,发动机故障警告灯常亮 。
故障确认:
      关闭点火开关后等待10秒钟,连接consult 3plus检测仪VI,打开点火开关至ON,进行所有DTC检测,发现发动机、一体化仪表、BCM控制模块中同时出现CAN系统的当前故障码U1000,而且在所有DTC检测中无变速箱这项检测。如下面图1所示。

      根据东风日产的故障排除逻辑方法:如果在各个系统记录的故障码有CAN系统中的故障码,应先排除CAN系统的故障码。
      接下来进行该车CAN系统故障的确认:关闭点火开关等待10秒钟,使用consult3plus检测仪进行 CAN诊断,诊断时输入18位车型代码BDRULEWJ32EXA-A-DA(如图2) 进行CAN诊断。

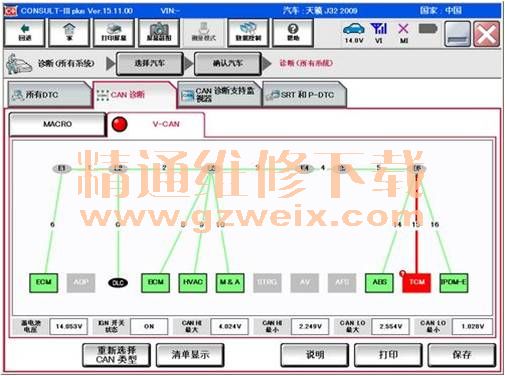

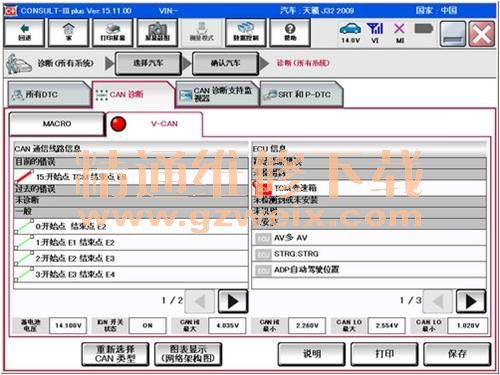

    CAN系统的诊断结果显示:CAN系统未检测出TCM系统。如图 3和图4



    故障排除:按照先简单后难、先外后内的方法进行故障排除。参照所有DTC和CAN系统诊断结果分析出以下部件可能会引起此例故障:TCM的供电、TCM本身内部故障、CAN线断路(CAN系统未进入安全失效保护模式)。
      断开电瓶的负极,使用万用表测量诊断接口M4,CAN系统的线束P6和P14两根线之间的电阻,结果显示CAN高和低线的电阻为60.5欧姆,在正常值范围;断开TCM的插头,测量TCM的CAN线到诊断接口的CAN线的电阻,在正常值范围,排除CAN系统线路故障。

[1] [2]  下一页
