雪佛兰景程燃油液位表显示欠准故障排除
来源:汽车维修  作者:佚名  2018-11-19 09:02:11

    一辆行驶里程约10万km的2005款雪佛兰景程轿车。该车将钥匙置于ON位置,仪表上燃油液位指示高度在加满汽油时显示有偏差,且在正常行驶过程中油表指针会往下走,停车怠速运转时燃油液面指针往上走。

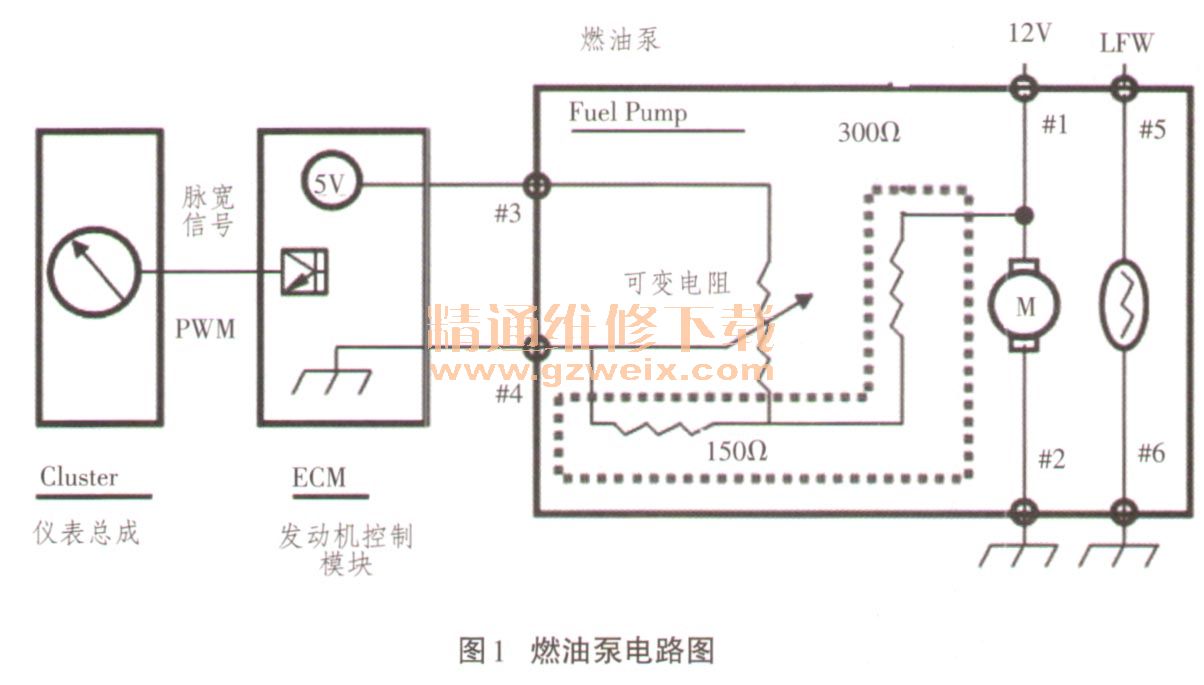

    故障分析:根据车主的描述,首先检测通往燃油液位传感器的电源线,电压为12V,属于正常;从发动机控制模块过来的基准电压是5V、正常;接着拆下油泵总成检查,另外接电源电压测量其液面高度传感器输出电压,是1个连续的可变电压,也属正常。查找资料得知其内部电路示意图如图1所示。

      由图1可以获取几个重要信息:第一,燃油液面高低的信号是先经过发动机控制模块再传送到仪表处;第二,发动机控制模块是通过检测3号接线处上的电位来判断燃油液面位置的高低;第三,液面位置传感器上的浮子滑变电阻是与油泵电机共用12V电源。再结合车主描述的故障现象,在正常行驶过程中油表指针会往下走,停车怠速运转燃油液面指针往下走,可以判断油泵在不同工况下工作电压所产生的波
       动将引起浮子信号电压波动,可能会造成浮子电压不稳定,导致反馈信号有偏差。
    在不影响其它部件正常工作情况下,结合自身经验,决定对其线路进行一定的改动,以达到排除故障的目的。
    根据燃油液位工作的原理,燃油液位是在打开点火钥匙后才会有高度的变化,只要处理好浮子12V电源的问题就可以排除故障。

    故障排除:
    1.替换新的油箱浮子。

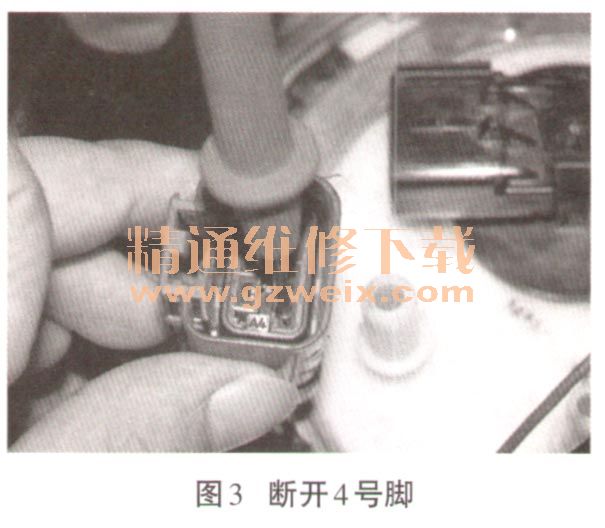

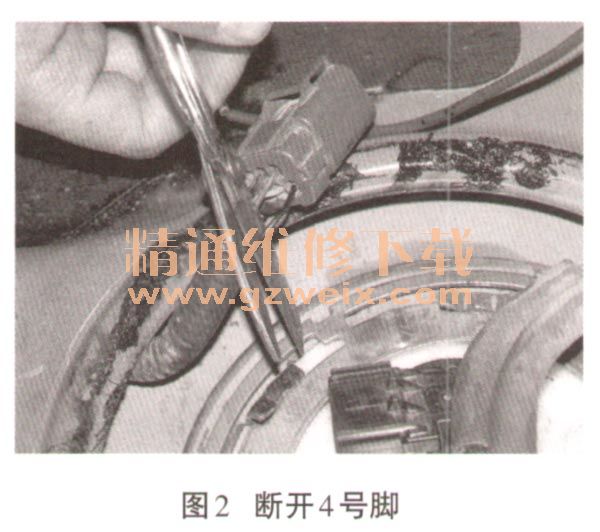

    2.将油泵插头的老浮子液位信号指示灯地线(4号脚)断开,如图2、图3所示。

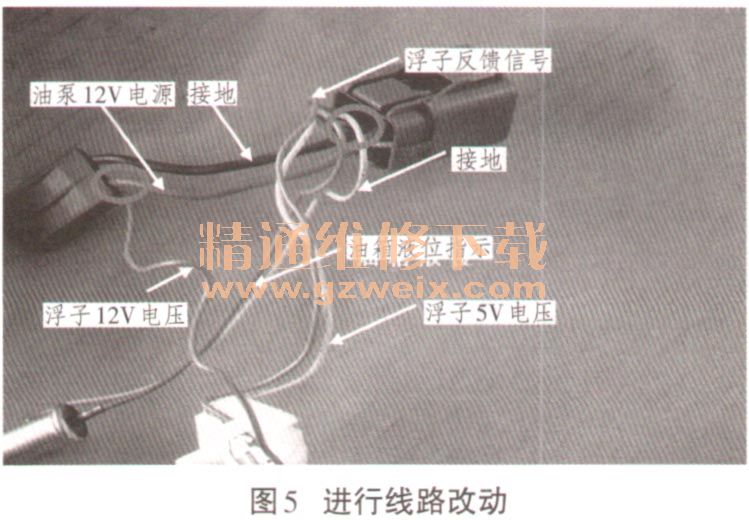

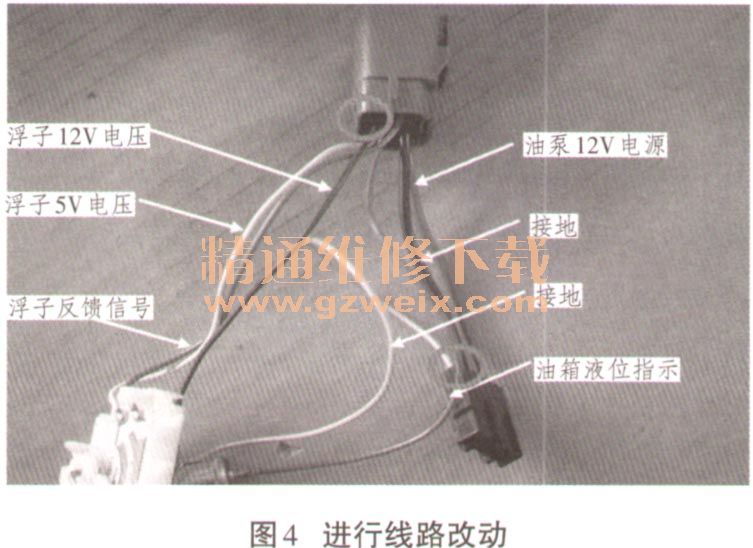

    3.从仪表板下的C207插头3号脚(粉色)取12V钥匙电飞线至油泵插头处,利用断开的4号脚进行连接到浮子总成插头上,如图4、图5所示。


[1] [2]  下一页
