4．对比图6及图7，油箱浮子结构差异：老浮子和油泵共用12V电源线（蓝色），线路改动后的浮子单独12V电源线（紫色），老浮子液位指示灯单独接地线（黄色），线路改动后的浮子和油泵共用接地线（黄色）。

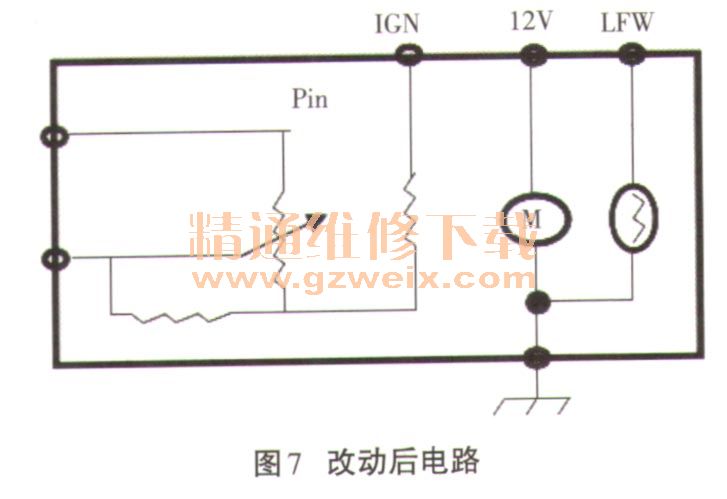

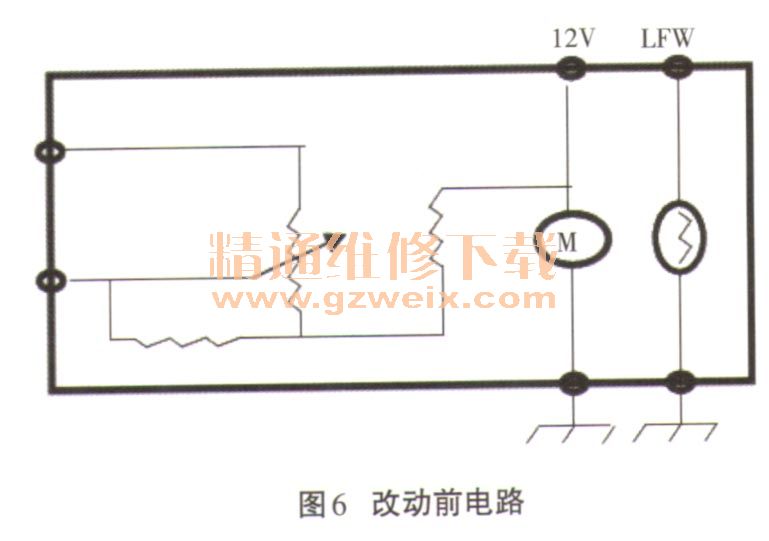

    5．老浮子和油泵共用12V电源，由于油泵的特殊工况会导致浮子的12V电压产生波动，故导致反馈信号波动。新浮子虽单独采用12V电，但其油泵插头插脚4号脚为原来的液位指示接地，故要将其断开并从C207插头引12V点火开关电即可。图6为改动前的线路示意图，图7为改动之后的线路示意图。至此，故障得以解决。




相关资料：2015年雪佛兰景程原厂维修手册
